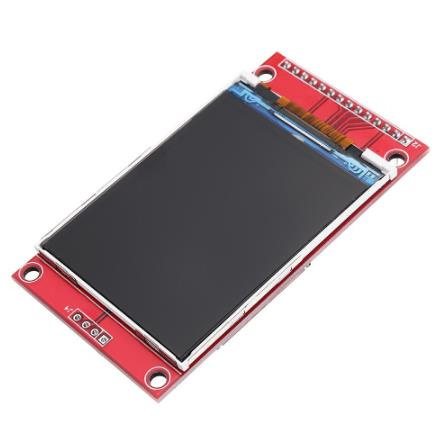

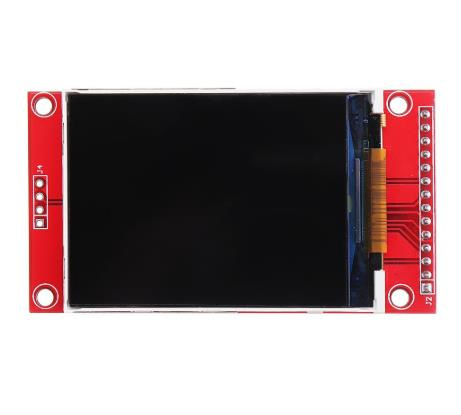

2,2 Zoll TFT 320x240 SPI ILI9341 (OT3242)

Ein 2,2-Zoll-TFT-Display mit 240*320 (RGB) Pixeln mit ILI9341 LCD-Treiber.

Spezifikationen:

240*320 Pixel
Spannung (Stromversorgung und Signal): 3,3 V
Abmessungen: 67 x 40 x 7 mm (ohne gelötete Stiftleisten)
Funktioniert mit SPI
Mit integriertem SD-Kartenleser (separat an SD-Kartenstifte anschließen)< br / >Möglichkeit, SPI-Flash-Chip (nur 3,3 V) an U3 zu löten
Treiber: ILI9341 (oder kompatibel)
Pin-Beschreibung für SD-Karte und SPI-Flash-Pins:

SD_CS: Chipauswahlsignal (für SD-Karte)
SD_MOSI: SPI MOSI-Signal (für SD-Karte und SPI-Flash-Chip)
SD_MISO: SPI-MISO-Signal (für SD-Karte und SPI-Flash-Chip)
SD_SCK: Taktsignal (für SD-Karte und SPI-Flash-Chip)
F_CS: Chipauswahlsignal (für SPI-Flash-Chip)
Hinweis: Die SPI-Pins für das Display und den SPI-Flash-Chip der SD-Karte arbeiten mit 3,3 V. Verwenden Sie daher bei Bedarf einen Pegelwandler.

Das Display kann mit Arduino in Kombination mit der Adafruit ILI9341-Bibliothek verwendet werden. (erfordert die Adafruit GFX-Bibliothek)
Diese Bibliothek kann in der Arduino IDE heruntergeladen werden.

Abmessungen
Länge: 6,5 cm
Breite: 4 cm< br>Höhe: 0,55 cm
