Art: XH957EAN: 8721244302621
BeschreibungLesen Sie mehr

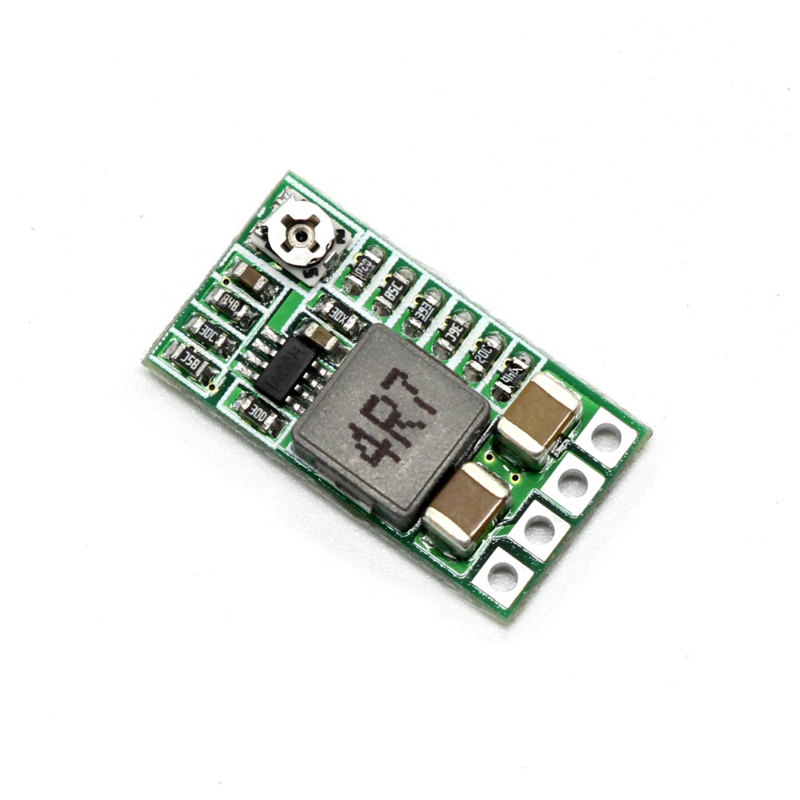

Ein hochwertiger Step-Down-Stromrichter mit einem Wirkungsgrad von 97,5 % bei 6,5 V auf 5 V bei 0,7 A und relativ geringer Wärmeentwicklung. Der Wirkungsgrad beträgt 94 % bei 12 V bis 5 V bei 1 A.
Stromversorgung 4,5 V bis 24 V
Variable Ausgangsspannung zwischen 0,8 V und 17 V mithilfe eines Potentiometers, sodass Sie sehr ungewöhnliche Spannungen auswählen können , ganz praktisch !
Darüber hinaus gibt es eine Reihe fester Werte:
- 1,8V
- 2,5V
- 3,3V
- 5V< br />- 9V< br />- 12V
Maximale Ausgangsspannung: 3A bei 5V
Dauerausgangsspannung: 2,1A
Abmessungen: 20x11x5mm
< p>Gebrauchsanweisung:< /strong>Dieses Modul verfügt über 4 Anschlüsse:
- VO+ (Ausgangsstrom +)
- GND (Masse / min)
- IN+ (Eingangsstrom +)< br />- EN (Aktivieren, wenn dies auf Low geschaltet ist, fließt kein Strom mehr)
Die Masse / - von Eingang und Ausgang sind mit GND verbunden .

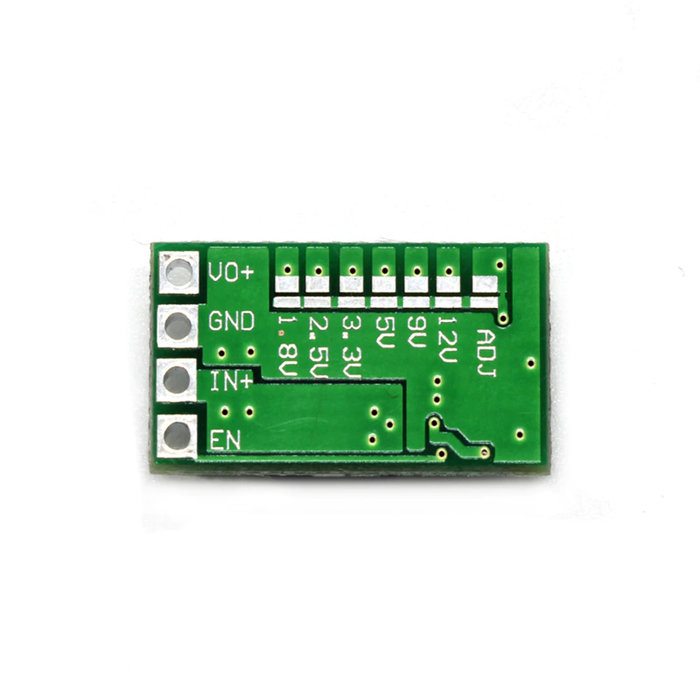

Die Lötpunkte auf der Rückseite der Platine sind eigentlich lötbare Jumper. Hier geht es nicht um das Verlöten von Leitungen, sondern lediglich um die Auswahl der Spannung.
Standardmäßig ist das Modul so eingestellt, dass es über das Potentiometer eine variable Spannung bereitstellt, die nach Wunsch eingestellt werden kann. Mit einer Lupe erkennt man, dass der letzte Jumper (ADJ) verlötet ist. Wenn Sie eine der Festspannungen (1,8V, 2,5V, 3,3V, 5V, 9V oder 12V) nutzen möchten, muss die Verbindung bei ADJ getrennt werden. Dies kann mit einem scharfen kleinen Messer geschnitten werden. Anschließend lötet man einen Anschluss bei der gewünschten Spannung.
Abmessungen
Länge: 2cm
Breite : 1,1 cm
Höhe: 0,46 cm
