BMS 4S 30A Schutzschaltung mit Symmetrierfunktion (OT3554)

Dieses BMS (Battery Management System) stellt sicher, dass beim Laden von 4 Akkus (z. B. 18650) mit 3,7 V alle Akkus gleichmäßig geladen werden. Angenommen, einer der 4 Akkus ist etwas älter oder lädt weniger schnell, dann benötigt er möglicherweise etwas mehr Ladezeit, um den gleichen Ladestand zu erreichen. Dafür sorgt das BMS.

Das BMS schützt die Akkus auch vor Kurzschlüssen, zu viel Strom oder Spannung etc.

Ladespannung: 16,8V
Maximale Ladung Strom: 30A *
Maximaler Dauerentladestrom: 30A*
Kurzschlussschutz: 75 ± 5A
Überladeschutzspannung (pro Zelle/Batterie): 4,25 ± 0,05 V
Entladeschutzspannung (pro Zelle/Batterie): 2,55 ± 0,08 V
Balance-Funktion: Ja
Abmessungen: 56x45x8mm

*Hinweis: Dies sind die Höchstwerte der BMS-Schaltung. Angeschlossene Batterien können diesen Strom möglicherweise nicht verarbeiten!

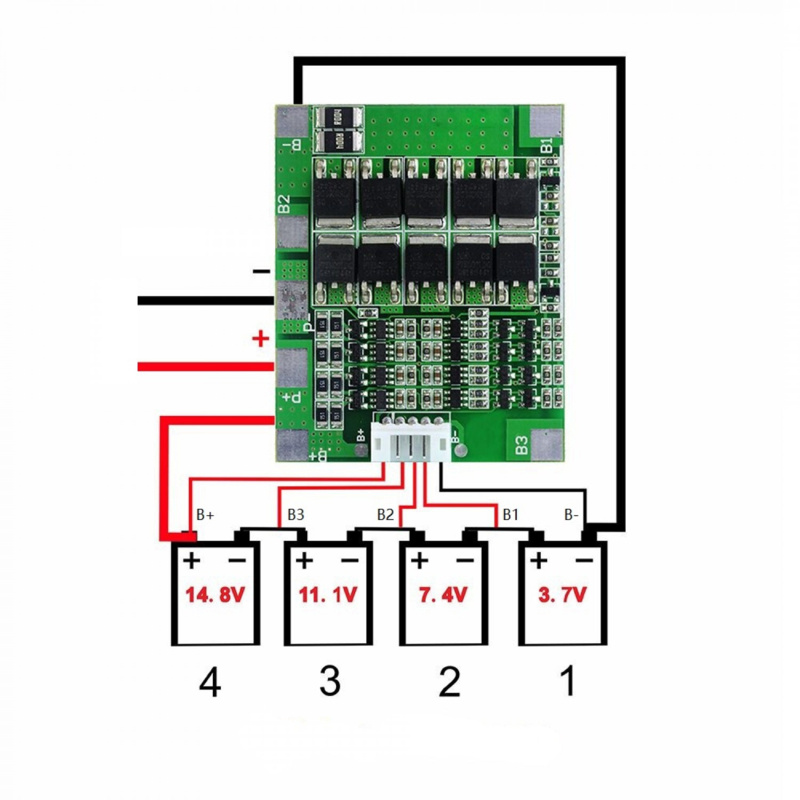

Pin-Beschreibung (Anschlussdiagramm siehe Bilder):

B-: Minus-Zelle/Batterie 1
B1: Plus Zelle/Batterie 1, Minus Zelle/Batterie 2
B2: Plus Zelle/Batterie 2, Minus Zelle/Batterie 3
B3: Plus Zelle/Batterie 3, Minus Zelle/Batterie 4
B+: Plus-Zelle/Batterie 4
P+: Akkupack mit Plus-Ausgang
P-: Akkupack mit Minus-Ausgang
Verwenden Sie die P+- und P--Anschlüsse zum Laden und Entladen des Akkupacks.

< p>Hinweis: Die Herstellung eines Akkus selbst erfordert Wissen und Geschick. Wenn die Batterien oder der BMW falsch angeschlossen sind, können Batterien Feuer fangen oder sogar explodieren.
