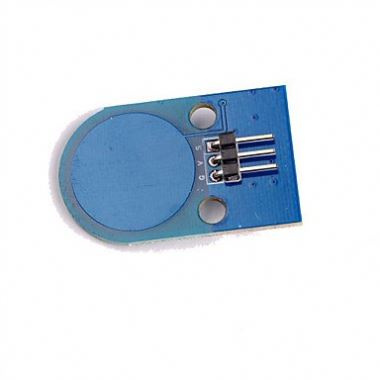

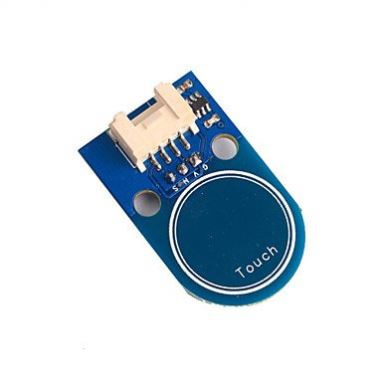

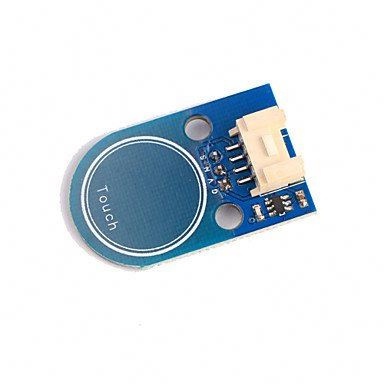

Doppelseitiges Sensormodul/Touch-Schaltermodul – 4P/3P-Schnittstelle (OT3626)

Ein Touch-Switch-Modul für Ihren Mikrocontroller.

PCB-Abmessungen: 38,0 mm x 24,0 mm x 1,6 mm

Betriebsspannung: 3,3 oder 5 VDC

Betriebsspannung: 3,3 oder 5 VDC

Kompatible Schnittstellen: 2.543-Pin-Schnittstelle und 4-Pin-Grove-Schnittstelle (1)

Hinweis 1: S für digitalen Ausgangsanschluss, N für Nicht verwendeter Pin, V und G für Spannung am gemeinsamen Kollektor bzw. Masse. Wenn keine Operation erfolgt, ist der digitale Ausgang VDD; Wenn die Taste gedrückt wird, beträgt der digitale Ausgang 0 V.

Elektrische Eigenschaften:

Elektrische Eigenschaften Min. Typische max. Einheit

Versorgungsspannung 2 3 5,5 VDC

Arbeitsstrom (VCC=5V) - 18 - uA

Digitale Ausgangsspannung (VCC=5V) 0 - 5 V

Verbinden Sie dieses Modul mit der Arduino
