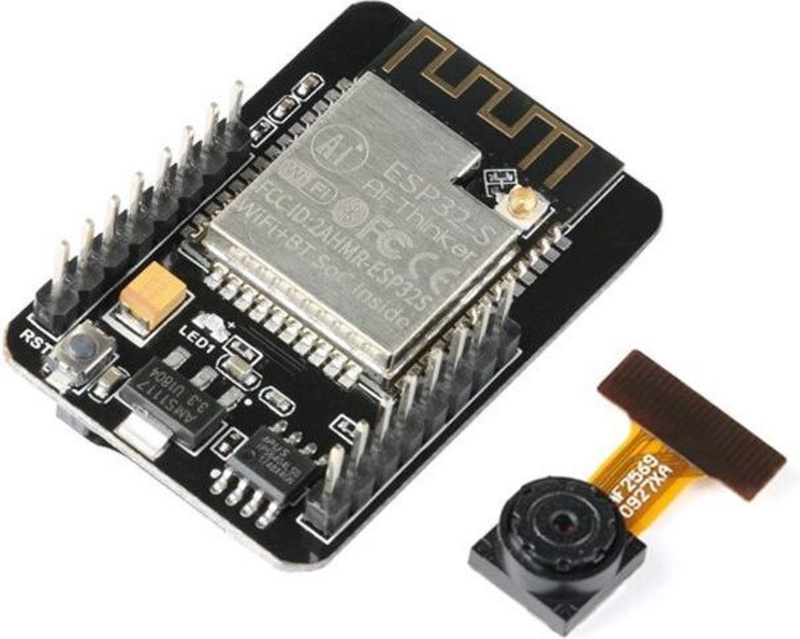

ESP32-CAM-Entwicklungsboard mit Kamera, WLAN und Bluetooth (OT103-B53)

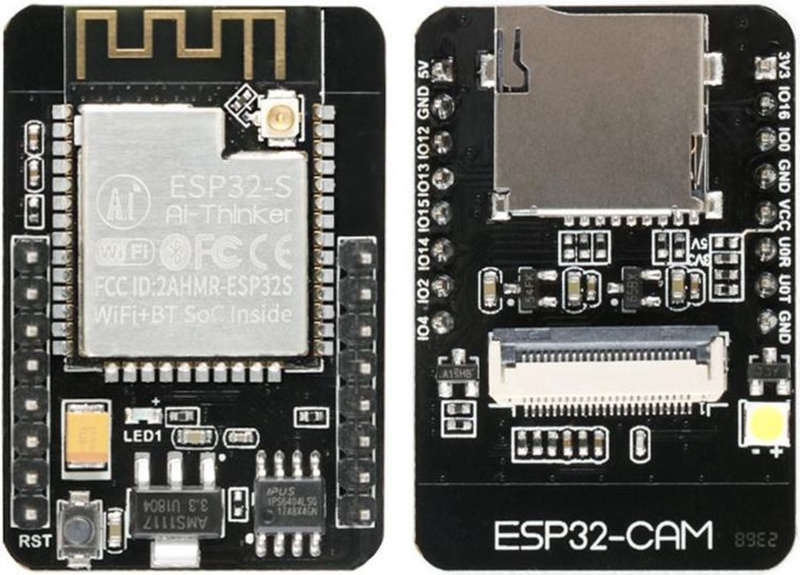

Ein vollwertiger ESP32 mit einem Kameramodul und Micro-SD-Kartensteckplatz.
Das OV2640-Kameramodul enthält einen 1/4-Zoll-CMOS-UXGA-Bildsensor (1632 x 1232 Pixel). Es ist sehr klein und hat eine niedrige Betriebsspannung von 1,7 bis 3,3 V.
Eigenschaften:
- Ultrakleines 802.11b/ g /n WiFi + BT/BLE SoC-Modul
- Low-Power-Dual-Core-32-Bit-CPU für Anwendungsprozessoren
- Bis zu 240 MHz, bis zu 600 DMIPS
- Eingebauter 520 KB SRAM, externer 4M PSRAM
- Unterstützt Schnittstellen wie UART/SPI/I2C/PWM/ADC/DAC
- Unterstützt OV2640- und OV7670-Kamera mit integriertem in Flash < li>Unterstützt das Hochladen von Bildern über WiFI
- Unterstützt TF-Karte
- Unterstützt mehrere Schlafmodi
- Embedded Lwip und FreeRTOS < li>Unterstützung des STA/AP/STA + AP-Arbeitsmodus
- Unterstützung des One-Click-Verteilungsnetzwerks Smart Config/AirKiss
- Unterstützung für serielles lokales Upgrade und Remote-Firmware-Upgrade (FOTA)</ li>
BITTE BEACHTEN SIE, dass dieses Modul keinen USB-Anschluss hat. Zur Programmierung ist ein separates serielles USB-Modul (FT232RL) erforderlich. </ p>
ESP32-CAM in Arduino IDE installieren
Standardmäßig erkennt die Arduino IDE-Software das ESP32-Board nicht. Um die ESP32-CAM in der Arduino IDE zu programmieren, muss sie zunächst in der Arduino IDE installiert werden. Befolgen Sie die folgenden Schritte:
- Gehen Sie in der Arduino IDE zu DATEI und dann zu EINSTELLUNGEN.
- Geben Sie unter WEITERE BOARD MANAGER-URLS die folgende URL ein: https://dl . espressif.com/dl/package_esp32_index.json
- Jetzt gehen Sie zu TOOLS, BOARD und BOARD-VERWALTUNG
- Suchen Sie nach ESP32 und installieren Sie ESP32 von Espressif Systems
- Wählen Sie in der Liste unter WERKZEUGE, BOARD für die „AI Thinker ESP32-CAM“
Das war’s, jetzt können Sie mit der ESP32-CAM loslegen.
Auch ansehen das YouTube-Video, das wir mit der Schritt-für-Schritt-Erklärung auf Englisch hinzugefügt haben.
Anschließen des FT232RL an die ESP32-CAM
Um den FT232RL am anzuschließen ESP32-CAM können Sie das folgende Schema verwenden:
Sie erhalten die Meldung Ein schwerwiegender Fehler ist aufgetreten: Verbindung zu ESP32 konnte nicht hergestellt werden: Zeitüberschreitung beim Warten auf Paket-Header
Wichtig: GPIO 0 muss mit GND verbunden werden, damit der Code hochgeladen werden kann.
ESP32-CAM | FT232RL |
---|---|
GND | GND |
5V | VCC (5V) |
U0R | TX |
U0T | RX |
GPIO 0 | GND |
