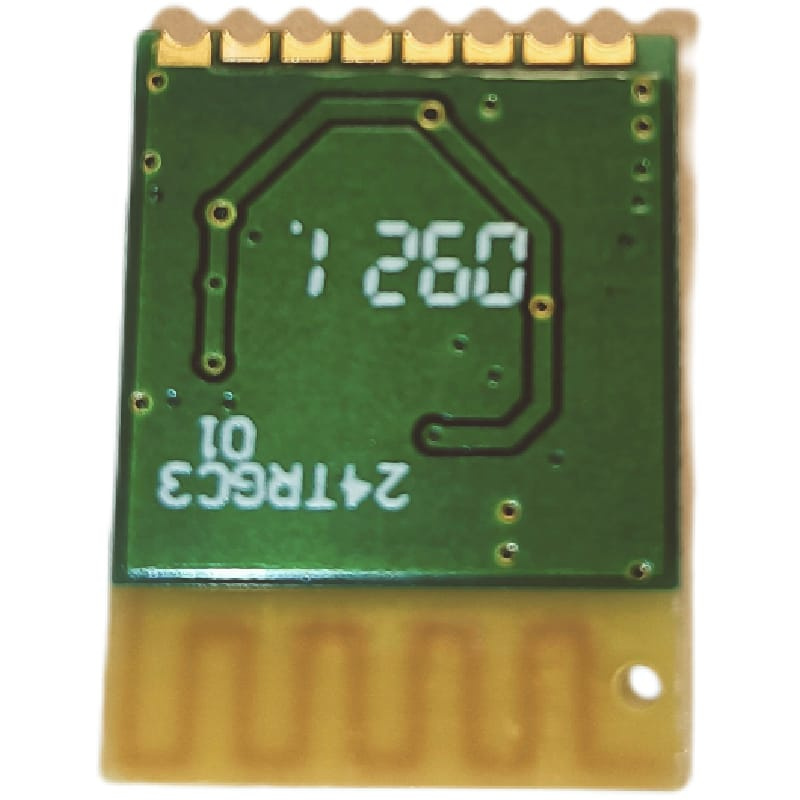

CC2500 2,4 GHz HF-Transceiver-Modul (OT5862)

Das 24TRGC3 basiert auf dem drahtlosen Transceiver-Chip CC2500 von TI-Chipcon und ist ein kompaktes, kostengünstiges drahtloses Remote-Transceiver-Modul, das häufig in den Bereichen Smart Home, Spielzeugflugzeugbau und Steuerung der Datenübertragung über kurze Entfernungen eingesetzt wird. Empfindlichkeit bis zu -105 dBm, maximale Übertragungsrate bis zu 500 Kbit/s, Ausgangsleistung über Registerkonfiguration im Bereich von -30 dBm bis +1 dBm. Das Modul ist in alle HF-bezogenen Geräte integriert und verfügt über eine integrierte PCB-Antenne, sodass eine hervorragende HF-Leistung ohne zusätzliche Antennenkonfiguration erzielt werden kann.

Dieses Modul verwendet einen standardmäßigen 8PIN-Ausgang. RSSI und Energiesparmodus können in der Anwendung effektiv eingestellt werden, um die Kosten zu senken. Sie können problemlos drahtlose Produkte mit stabiler Leistung und hoher Zuverlässigkeit direkt entwickeln, was den Entwicklungszyklus ohne tiefgreifende Kenntnisse des HF-Schaltungsdesigns erheblich verkürzt. Aufgrund des unterschiedlichen Wärmeausdehnungskoeffizienten des schwarzen Klebers und des Bindedrahts im Inneren ist manuelles Schweißen erforderlich.

Anwendungen

Logistikverfolgung, Lagerpatrouille, RFID (Radiofrequenzidentifikation);
Ersetzt 232, 485 für drahtlose Datenkommunikation;
Drahtlose Datenerfassung und -steuerung für industrielle Instrumente und Messgeräte;
Automatische AMR (Wasser, Strom, Gas). ) Zählerablesesystem< br />Steuerung von Gebäuden und Häusern (Smart Home);
Drahtlose Fernbedienung für Unterhaltungselektronikprodukte;
Drahtloses Alarm-, Sicherheits- und Schutzsystem
Drahtloses Sensornetzwerk usw .

Eigenschaften

Die Mittenfrequenz beträgt 2433 MHz, kann im Bereich von 2400 ~ 2483,5 MHz arbeiten
Die maximale Ausgangsleistung beträgt + 1 dBm und die Übertragungsentfernung im Freien beträgt mehr als 100 m
Hohe Empfangsempfindlichkeit, bis zu -105 dBm (2,4 Kbit/s)
Unterstützung GFSK/OOK/2-FSK/ASK/MSK-Modulationsmodus, programmierbare Steuerung
Kommunikationsgeschwindigkeit 1,2 ~ 500 Kbs, programmierbare Konfiguration;
Separater 64-Byte-Datenpuffer für Senden/Empfangen
Separater 64-Byte-RX-FIFO und TX-FIFO
Eingebaute CRC-Prüfung zur Gewährleistung der Zuverlässigkeit Datenübertragung
Unterstützt die Carrier-Listening-Funktion;
Digitaler RSSI-Ausgang;
Geringer Stromverbrauch, Empfangsstrom weniger als 15 mA, Emissionsstrom weniger als 25 mA;
Mit Niedrigstromverbrauchsmodus , der Stromverbrauch beträgt weniger als 2 uA;
Die Umschaltzeit von Standby- und Empfangsstatus kann zur Reduzierung des Stromverbrauchs unter der WOR-Funktion eingestellt werden;
Integrierter Temperatursensor;
Vierzeilige SPI-Schnittstelle, starke Vielseitigkeit;
Stromversorgung: 1,8~ 3,6 V DC

CC2500 Datenblatt

Abmessungen
Länge: 1,5 cm
Breite: 1,1 cm
Höhe: 0,15 cm
