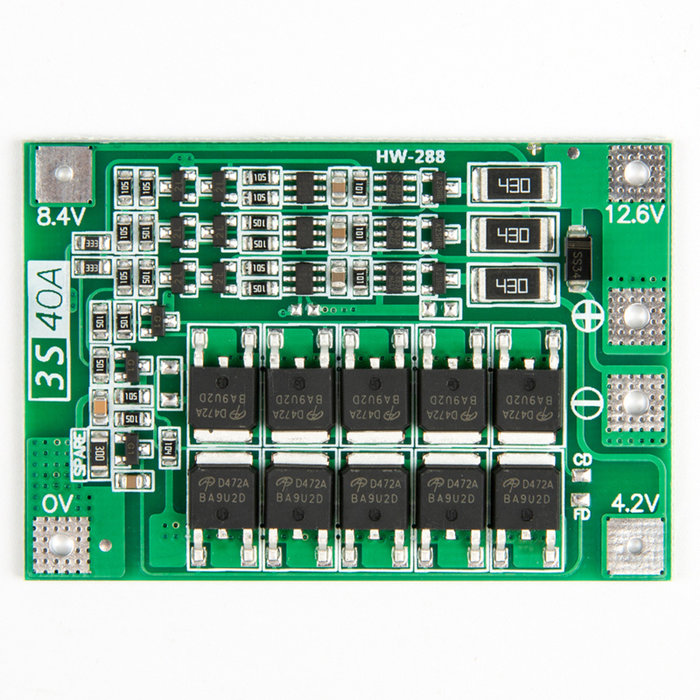

BMS 3S Schutzschaltung mit Symmetrierfunktion (OT3568)

Ein Batteriemanagementsystem (BMS) für einen 3S-Akku. Mit dieser Schaltung können Sie sicher einen Akku aus 3 Serien von Li-Ion/Li-Po-Akkus (Zellen) herstellen. Die Schaltung schützt den Akku vor Kurzschluss, Überspannung und Unterspannung. Darüber hinaus sorgt die Schaltung dafür, dass die Akkus gleichmäßig geladen werden (Balance-Funktion).

Spezifikationen:

Ladespannung: 12,6V
Maximaler Ladestrom: 25A*
Maximaler Dauerentladestrom: 25 A*
Kurzschlussschutz: 45 ± 5 A
Überladeschutzspannung (pro Zelle/Batterie): 4,28 ± 0,05 V
Entladeschutzspannung (pro Zelle/Batterie ): 2,55 ± 0,08 V
Balance-Funktion: Ja
Abmessungen: 56 x 45 x 2,6 mm
*Hinweis: Dies sind die Höchstwerte der BMS-Schaltung. Angeschlossene Batterien können diesen Strom möglicherweise nicht verarbeiten!

Pin-Beschreibung (Anschlussdiagramm siehe Bilder):

B-: Minus-Zelle/Batterie 1
B1: Plus Zelle/Batterie 1, Minus-Zelle/Batterie 2
B2: Plus-Zelle/Batterie 2, Minus-Zelle/Batterie 3
B+: Plus-Zelle/Batterie 3
P+: Plus-Ausgangsakku
/> P-: Akkupack mit minimaler Ausgangsleistung
Verwenden Sie die P+- und P--Anschlüsse zum Laden und Entladen des Akkupacks.

Bitte beachten Sie: Die Herstellung eines Li-Ion/Li-Po-Akkupacks erfordert Expertenwissen. Erstellen Sie das Paket nur, wenn Sie wissen, was Sie tun. Ein falscher Anschluss der Batterien und des BMS-Schaltkreises kann dazu führen, dass die Batterien Feuer fangen oder sogar explodieren.

Abmessungen
Länge: 6 cm
Breite: 4,1 cm
Höhe: 0,31 cm
