Drahtloses programmierbares Relaismodul inkl. Fernbedienung (4 Tasten) – 12 V 433 MHz RF (OT3501)

Dies ist ein multifunktionales Relaismodul mit RF-Fernbedienung. Die Lieferung besteht aus:

1. Relaisplatine mit Empfänger
2. Fernbedienung mit 4 Tasten (Groß A/B und klein C/D)
3. Gehäuse in Form einer Kunststoffbox mit Verschlussclip für die Relaisplatine

Multifunktional und per Taste programmierbar:

• Impulsschalter (Knopfdruck ist ein und Loslassen ist aus)
• Selbstsperrschalter (Knopfdruck ist ein und erneuter Knopfdruck ist aus)
• Selbstsperrschalter mit 2 Tasten (Knopf 1 ist an und Taste 2 ist aus)
• Zeitverzögerungsfunktion einstellbar für 5 Sek., 10 Sek., 15 Sek. oder 20 Sekunden (Relais schaltet ein und schaltet erst nach einer festgelegten Anzahl von Sekunden aus)

• Betriebsspannung: 10-14V;
• Betriebsstrom: 40 mA (Relaisspule)< /li>
• Ruhestrom: 6 mA (ohne aktives Relais)
• 433 MHz kabelloser HF-Empfang
• Übertragungsentfernung > 100 m (offener Raum)
• Empfangsentfernung: 80 m

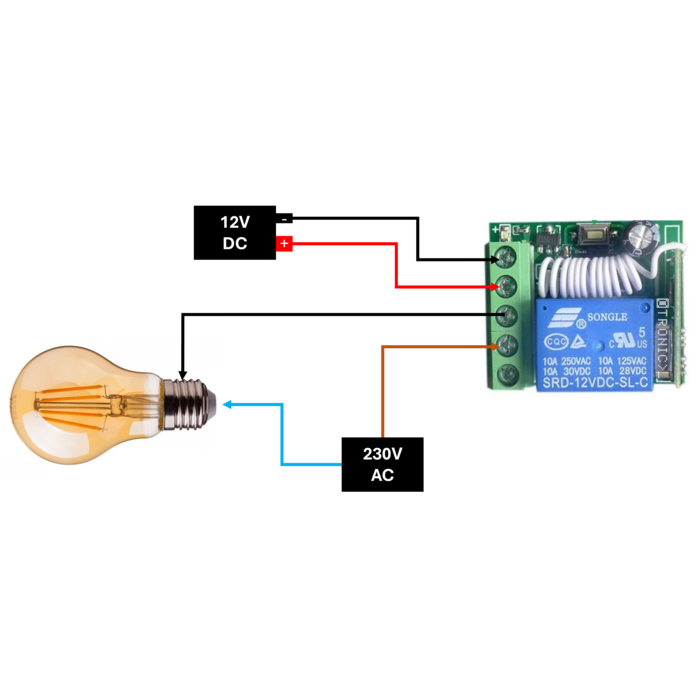

• Maximale Relaislast: 250 V AC-10 A, 125 V AC-10 A; 30 V-10 A; 28 V-10 A
< li >Relaisabmessungen: 35x30x18mm
• Fernbedienungsabmessungen: 55x30x13mm

Gebrauchsanweisung zur Programmierung der Tastenfunktion
Verwendung der Programmiertaste auf der Dieses Relais kann auf der Leiterplatte auf den gewünschten Betrieb eingestellt werden.

Impuls- oder Momentrelais

Funktion: Jede Taste der Fernbedienung kann als Impulsschalter eingestellt werden. Drücken Sie die Taste und das Relais schaltet sich ein. Um es eingeschaltet zu lassen, muss die Taste gedrückt gehalten werden. Sobald die Taste losgelassen wird, schaltet das Relais wieder ab.

Programmierung:Drücken Sie einmal die Programmiertaste, die blaue LED auf der Platine blinkt einmal. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist jetzt programmiert und aktiv.

Selbstsperrrelais

Funktion: Jede Taste auf der Fernbedienung Die Steuerung kann als Selbstsperrschalter eingestellt werden. Drücken Sie die Taste und das Relais schaltet ein. Drücken Sie die Taste erneut und das Relais schaltet wieder ab.

Programmierung:Drücken Sie die Programmiertaste zweimal, die blaue LED auf der Platine blinkt zweimal. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist nun programmiert und aktiv.

Relaiszeitverzögerung 5 Sekunden

Funktion: Beim Drücken der Mit der zugeordneten Taste wird das Relais sofort eingeschaltet und nach 5 Sekunden wieder ausgeschaltet.

Programmierung: Drücken Sie die Programmiertaste 4x, die blaue LED auf der Platine blinkt 4x. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist nun programmiert und aktiv.

Relaiszeitverzögerung 10 Sekunden

Funktion: Beim Drücken der Mit der zugeordneten Taste wird das Relais sofort eingeschaltet und nach 10 Sekunden wieder ausgeschaltet.

Programmierung: Drücken Sie die Programmiertaste 5x, die blaue LED auf der Platine blinkt 5x. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist nun programmiert und aktiv.

Relaiszeitverzögerung 15 Sekunden

Funktion: Beim Drücken der Mit der zugeordneten Taste wird das Relais sofort eingeschaltet und nach 15 Sekunden wieder ausgeschaltet.

Programmierung: Drücken Sie die Programmiertaste 6x, die blaue LED auf der Platine blinkt 6x. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist nun programmiert und aktiv.

Relaiszeitverzögerung 20 Sekunden

Funktion: Beim Drücken der Mit der zugeordneten Taste wird das Relais sofort eingeschaltet und nach 20 Sekunden wieder ausgeschaltet.

Programmierung: Drücken Sie die Programmiertaste 7x, die blaue LED auf der Platine blinkt 7x. Drücken Sie nun die gewünschte Taste auf der Fernbedienung und die LED auf der Platine blinkt zur Bestätigung 3x. Die Taste ist nun programmiert und aktiv.

Relais-RESET

Funktion: Alle Einstellungen löschen

Programmierung:Drücken Sie die Programmiertaste 8x, die blaue LED auf der Platine blinkt 8x. Alle Tastenfunktionen sind jetzt gelöscht.
