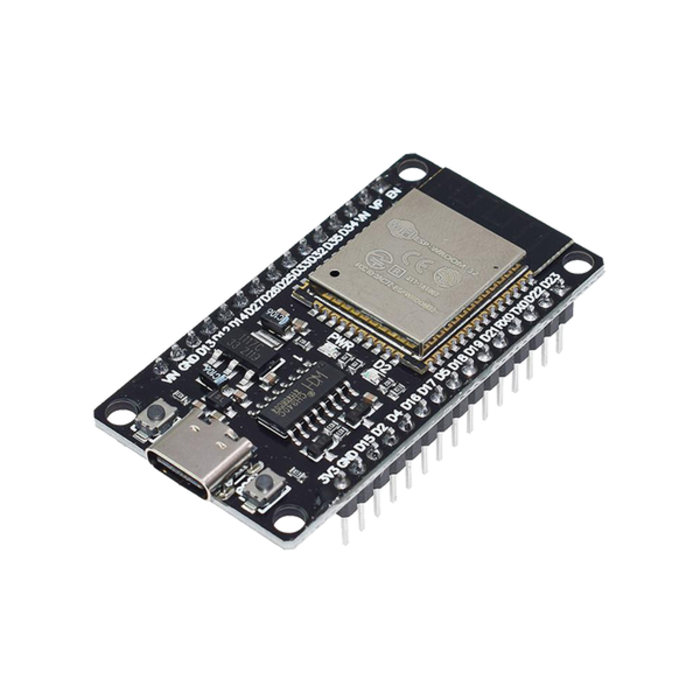

ESP32 USB-C WROOM 4 MB Devkit V1 Board mit WLAN, Bluetooth und Dual-Core-Prozessor (OT1011)

Das ESP32-Entwicklungsboard mit USB-C-Anschluss ist die ideale Wahl für IoT (Internet der Dinge)-Projekte dank der integrierten WiFi- und Bluetooth-Funktionalitäten. Dieses Board lässt sich einfach über die Arduino IDE programmieren. Für Anweisungen zur Installation in der Arduino IDE siehe das beigefügte YouTube-Video.

Dieses Modell ist auch mit WLED kompatibel und kann schnell mit Hilfe der OTRONIC ESP32 Anleitung in Betrieb genommen werden, die speziell für das ESP32 Devkit V1 Board entwickelt wurde.

Wichtig: Dieses ESP32 Devkit V1 Modell passt nicht auf ein Standard-Breadboard, im Gegensatz zum ESP32-S, der mit Standard-Breadboards kompatibel ist.

Merkmale dieses ESP32-Boards umfassen:

• 18 Analog-Digital-Wandler (ADC) Kanäle
• 3 SPI-Schnittstellen
• 3 UART-Schnittstellen
• 2 I2C-Schnittstellen
• 16 PWM-Ausgangskanäle
• 2 Digital-Analog-Wandler (DAC)
• 2 I2S-Schnittstellen
• 10 kapazitive Sensing-GPIOs

Das ESP32 Wroom32 DevKit verfügt insgesamt über 25 GPIOs, von denen einige nur als Eingang verwendet werden können.

Die Stromversorgung für das ESP32 DevKit V1 kann sowohl über den eingebauten USB-C-Anschluss (5V) als auch direkt über den „VIN“-Pin erfolgen. Das Board funktioniert mit einer externen Stromversorgung von 6 bis 20 Volt. Bei Verwendung von mehr als 12V kann der Spannungsregler überhitzen, was die Lebensdauer verkürzt. In einem solchen Fall wird die Verwendung eines STEP-DOWN-Wandlers empfohlen, um die Spannung zu senken.

Einige GPIOs sind nur für den Eingang vorgesehen und benötigen einen externen Pull-up-Widerstand, wenn sie als Eingang mit Pull-up verwendet werden. Eine Übersicht der Pins mit und ohne interne Pull-up ist verfügbar.

Dieses Board unterstützt verschiedene WiFi-Kommunikationsmethoden:

• Als Mini-Access-Point
• Als WiFi-Client
• Als Webserver
• Peer-to-Peer mit ESP Now

ESP Now ermöglicht direkte Kommunikation zwischen Modulen über ihre MAC-Adresse, einschließlich Feedback über den Datenempfang für eine zuverlässige Nachrichtenübertragung.

Bis zu 20 ESP32-Boards können über ESP Now miteinander kommunizieren, was modulare und schnelle Erweiterungen Ihres Projekts ermöglicht.

Im Lieferumfang sind Header-Pins bereits gelötet, was das Board sofort einsatzbereit macht.

Für das Programmieren des ESP32 in der Arduino IDE sind einige vorbereitende Schritte erforderlich, einschließlich der Installation der Arduino IDE-Software, dem Hinzufügen der ESP32 Board Manager-URL und der Auswahl des richtigen Boards und des richtigen COM-Ports.

Wenn in der Arduino IDE unter WERKZEUGE -> PORT kein COM-Port verfügbar ist, kann es sein, dass der CH340C-Treiber neu installiert werden muss. Dies ist der USB-Chip auf diesem Board. Suchen Sie auf Google oder laden Sie den Treiber hier herunter:

• CH340-Treiber für Windows herunterladen
• CH340-Treiber für Mac herunterladen
• CH340-Treiber für Linux herunterladen

Abmessungen des Boards:

• Länge: 5,23cm
• Breite: 2,82cm
• Höhe: 1,33cm
