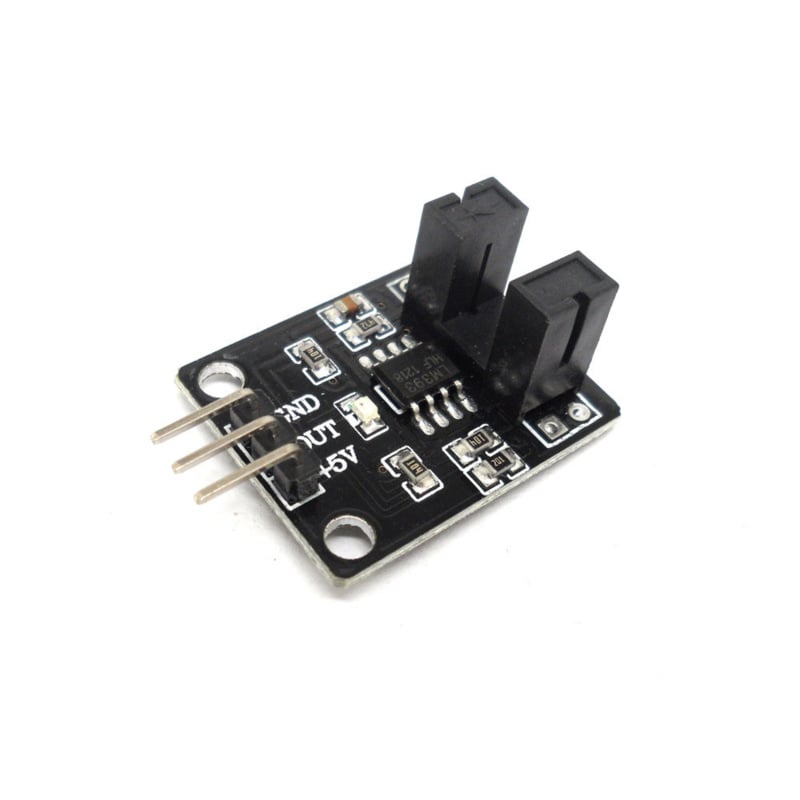

Infrarot-Tel-Sensormodul – 5 mm (OT3685)

Das Infrarot-Zählsensormodul wird zum Zählen oder Erkennen von Objekten verwendet, die sich durch die U-förmigen (5 mm) Detektorpfosten bewegen.

PAKET ENTHÄLT:
Infrarot-Zählsensormodul

< p >
HAUPTMERKMALE DES INFRAROT-ZÄHLSENSOR-MODULS:
IR-Sender/Empfänger-Paar
LM393-Komparatorschaltung für saubere Erkennung
LED-Anzeige der Erkennung:
3,3 und 5V-kompatibel

Das Modul verfügt über ein IR-Sender- und Empfängerpaar, die sich in einem U-förmigen Gehäuse gegenüberstehen. Ein Objekt, das sich durch diese Pfosten bewegt, bricht den IR-Strahl.

Diese Module werden normalerweise verwendet, um etwas zu zählen, während es die Pfosten passiert. Dies können Zahnräder an einem Rad sein, wenn es Umdrehungen oder Drehzahlen zählt, oder etwas wie Pellets, die durch eine Rutsche fallen, wenn es Teil eines Futterautomaten für einen Pelletofen oder ein Kaninchen ist. Eine andere Verwendung ist als optischer Endschalter oder zur Erkennung, wenn etwas offen oder geschlossen ist, wenn dadurch ein Objekt in den Strahl hinein oder aus ihm heraus bewegt wird.

Der Sensorausgang ist normalerweise LOW und die rote LED am Das Modul brennt normalerweise. Wenn der IR-Strahl zwischen den Pfosten unterbrochen wird, geht der Ausgang auf HIGH und die LED erlischt.

Modulanschlüsse
Das Modul verfügt über einen 3-poligen Header zum Herstellen von Anschlüssen.

1 x 3-Header

GND – Masse
OUT – Ausgang, normalerweise LOW. Geht auf HIGH, wenn der IR-Strahl unterbrochen wird
VCC – 3,3 – 5V
Das Modul verfügt über zwei Löcher zur Montage.

Obwohl dieses Modul in der Funktionalität dem günstigeren Light ähnelt Block-Sensormodule, das Infrarot-Zählsensormodul verfügt über viel höhere und breitere Detektortypen und eine LM393-Komparatorschaltung, die es robuster und flexibler in den Anwendungen macht, in denen es verwendet werden kann.

Größe: 32 mm x 11 mm x 20 mm;
