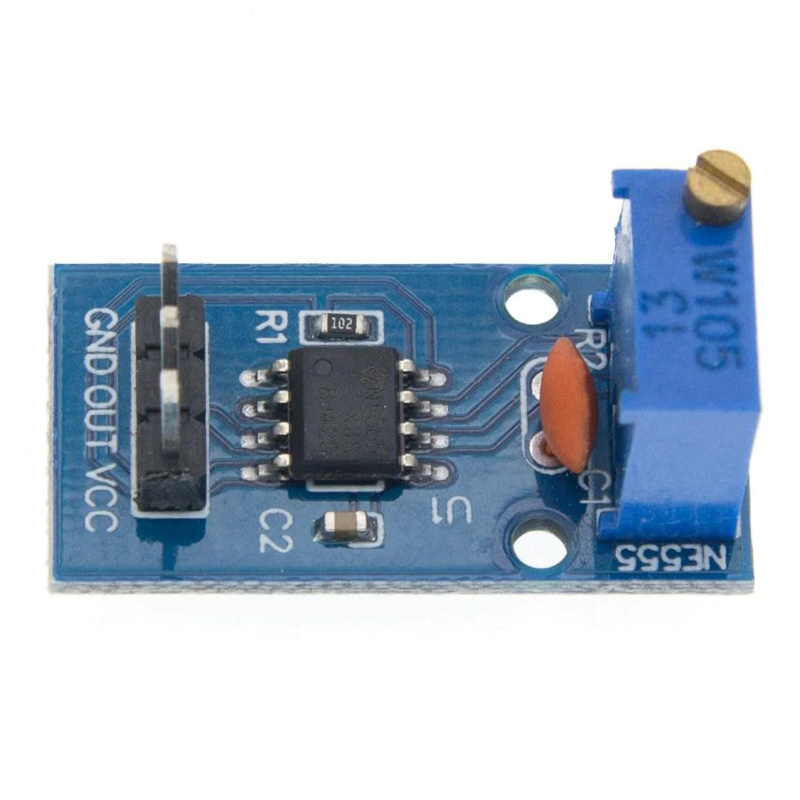

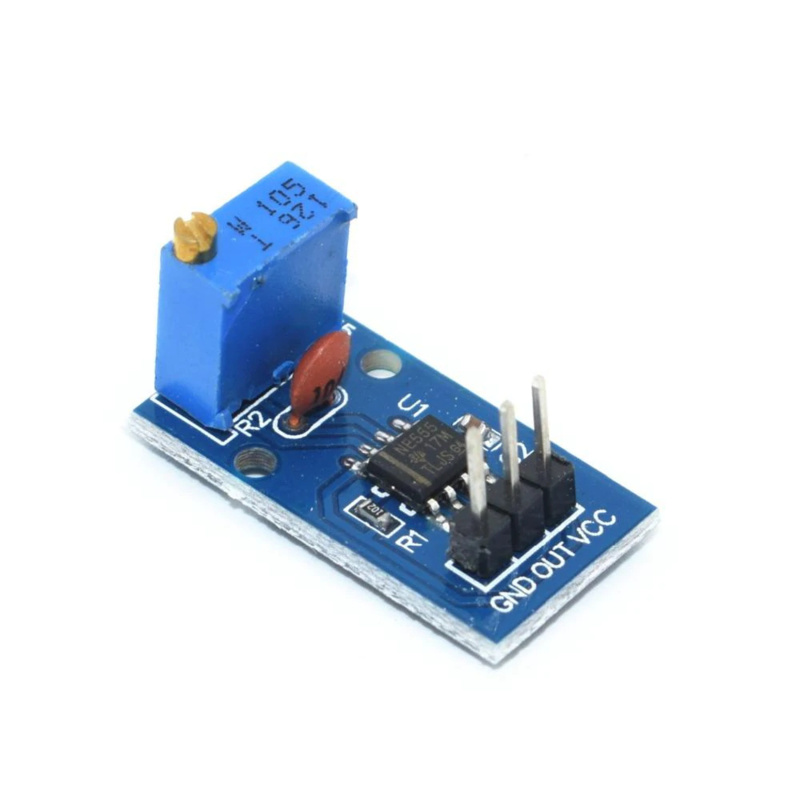

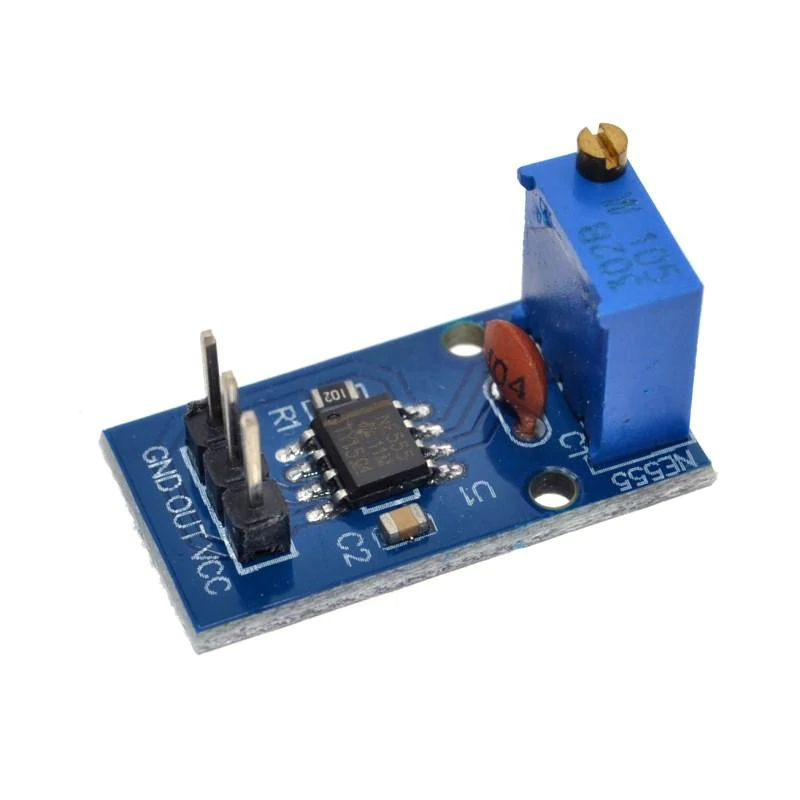

Frequenzverstellbares Impulsgeneratormodul NE555 (OT3701)

Eingebauter Chip NE555.
Ein Rechteckimpulsgeneratormodul mit Einzelkanalausgang, basierend auf dem allgegenwärtigen NE555-Timer-IC.

Das Modul kann über einen weiten Leistungsbereich (4,5 V) mit Strom versorgt werden auf 12 V) und erzeugt einen kontinuierlichen Rechteckwellenausgang zwischen 15 Hz und 24 kHz, der mit einem eingebauten Mehrgangpotentiometer eingestellt werden kann.

Nützlich für Anwendungen, bei denen eine ungefähre Frequenztaktquelle erforderlich ist, z B. für Schrittmotor-Tonerzeugung usw. /p>

Spezifikationen:
PCB-Farbe: blau
Versorgungsspannung: 4,5 bis 12 V
Versorgungsstrom: 3 mA bei 5 V Vcc
Min. Frequenz (ca.): 15 Hz, 49 % Arbeitszyklus bei 5 V Vcc
Max. Frequenz (ungefähr): 24 kHz, 89,4 % Arbeitszyklus bei 5 V Vcc
Ausgangsspannung: 4,5 V bei 5 Vcc / 11,5 V bei 12 Vcc
Größe: 29 (mm) x12 (mm)

Abmessungen
Länge: 2,9 cm
Breite: 1,2 cm
Höhe: 1,2 cm
