Art: AA178EAN: 8720618690951
W1209 DC12V Digitales Thermostatrelais (OT3599)
Zeige alle:
Relais,12V Relais
Niedrige Versandkosten ab € 3,49!
An Werktagen vor 15.00 Uhr bestellt, am selben Tag versandt.
30 Tage Rückgaberecht
1 Jahr Garantie
Beschreibung< tbody>Code Beschreibung Bereich Standardwert P0< / td> H(eat) oder C(ool) H oder C C P1 Hysterese* °C 0,1 - 15< / td> 2 P2 Obergrenze °C 110 110 P3 Untergrenze °C -50 -50 P4 Korrektur °C -7 - 7 0 P5 Startverzögerungszeit (Minuten) 0 - 10 0 P6 Hochtemperaturalarm °C 0 - 110 Aus Lesen Sie mehrWeniger lesen
Der Thermostat-Temperaturkontrollschalter W1209 ist ein unglaublich preiswerter und dennoch hochfunktioneller Thermostatregler.
Mit diesem Modul (HCTHER0006) können Sie die Stromversorgung der meisten Arten von Elektrogeräten basierend auf der von ihm erkannten Temperatur intelligent steuern Der mitgelieferte hochpräzise NTC-Temperatursensor.
Obwohl dieses Modul über einen integrierten Mikrocontroller verfügt, sind keine Programmierkenntnisse erforderlich.
3 taktile Schalter ermöglichen die Anpassung verschiedener Parameterkonfiguration, einschließlich Ein- und Ausschalttemperaturen.

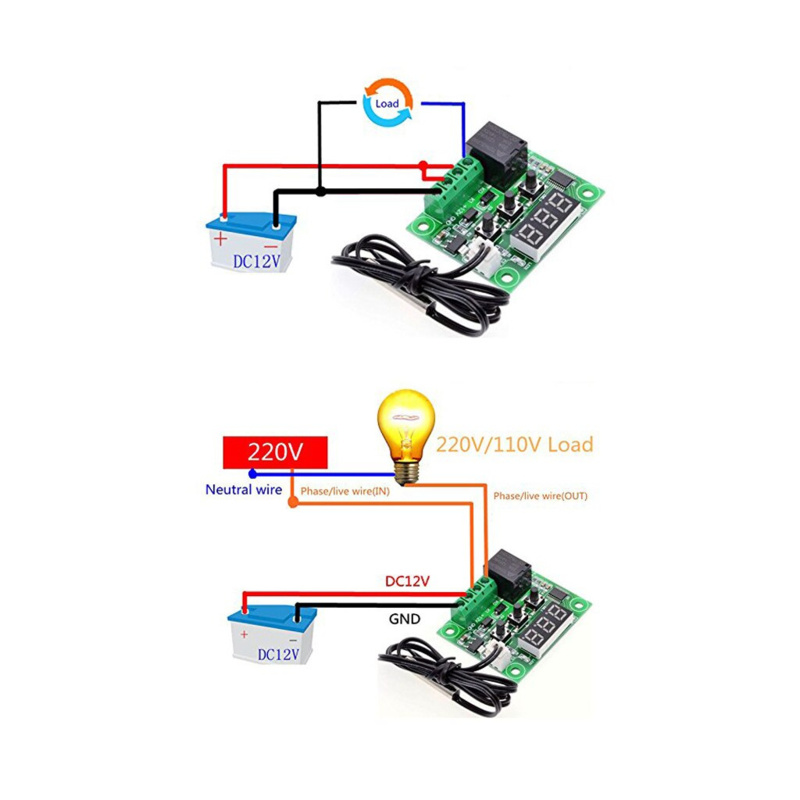

Das integrierte Relais kann bis zu maximal 240 V AC bei 5 A oder 14 V DC bei 10 A schalten. Die aktuelle Temperatur wird in Grad Celsius über die 3-stellige Siebensegmentanzeige und der aktuelle Relaisstatus über eine eingebaute LED angezeigt.

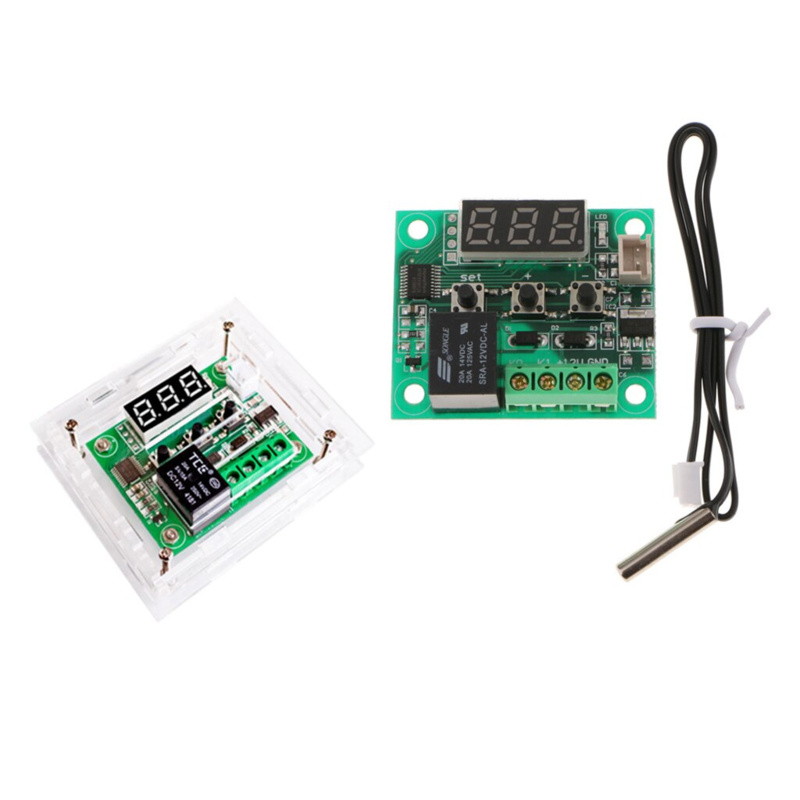

Das transparente Acrylgehäuse kann separat bestellt werden (OT3704)
Lichtfarbenanzeige: ROT
- Temperaturregelungsmodus: EIN/AUS
- Temperaturbereich: -50–110
- Auflösung Wenn die Die Temperatur beträgt 0,1, die Auflösung beträgt - 9,9 ~ 99,9, das andere Temperatursegment ist 1
- Regelgenauigkeit: 0,1
- Hysteresegenauigkeit: 0,1
- Aktualisierungsrate: 0,5S
- Hochtemperaturschutz 0-110
- Versorgungsspannung: DC 12V
- Statischer Strom: ≤ 35MA, Anziehungsstrom ≤ 65MA;
- Ausgangsspannung: DC 12 V
- Ausgangsleistung: 10 A Relais
- Messeingang: NTC (10 K 0,5 %) wasserdichter Sensor
- Umweltanforderungen: -10 ~ 60 Luftfeuchtigkeit 20 % -85 %
- Größe: 48x40mm (LxB)
Im Lieferumfang enthalten:

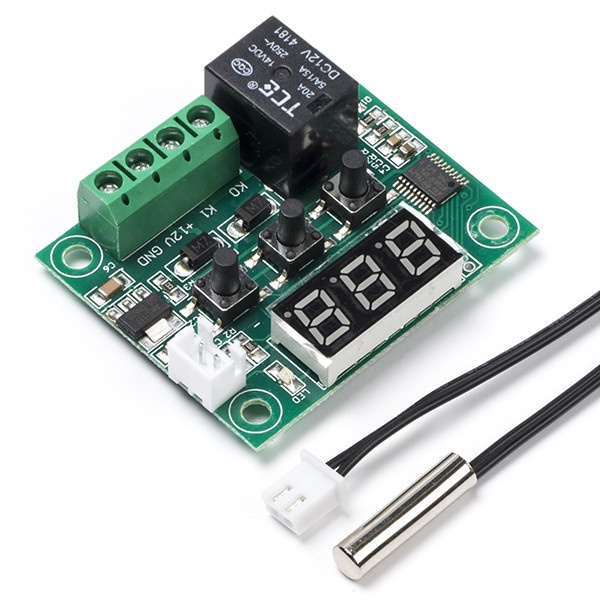

1x Relaisplatine mit Display und Tasten
1x Temperatursensor mit ca. 50cm Kabel< /p>
Handbuch W1209

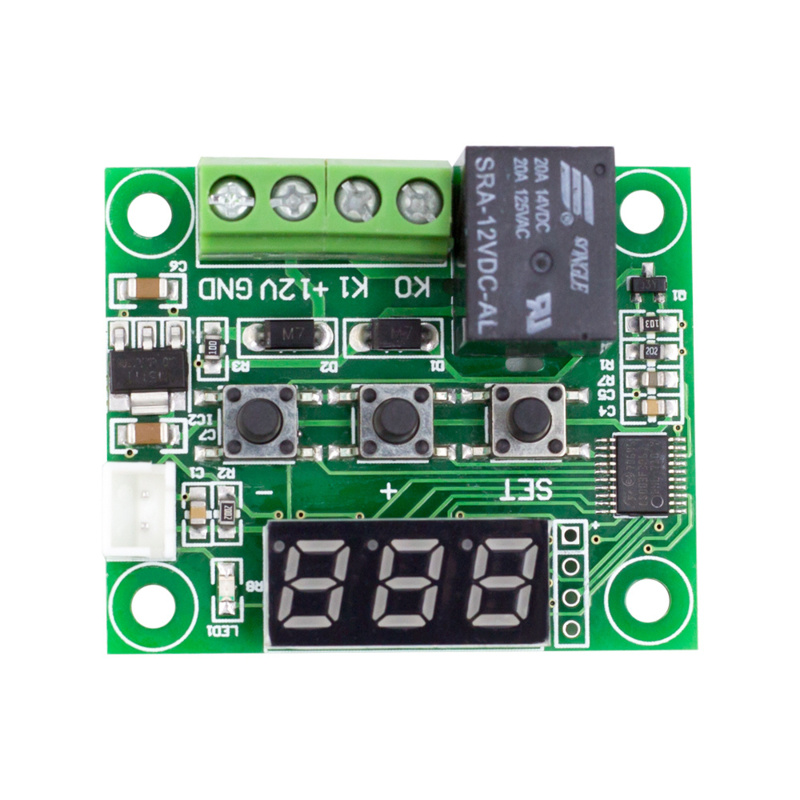

Das Board verfügt über drei taktile Tasten zum Einstellen der Temperatur: Set, + und -.< /p>
Halten Sie Set gedrückt, um das Menü aufzurufen. Das Display zeigt P0 an.
Verwenden Sie + und -, um durch die verschiedenen Menüs zu scrollen (siehe Tabelle unten).
Drücken Sie Set, um eine Menüoption auszuwählen.
Verwenden Sie + und -, um den Wert für diese Option zu ändern.
Drücken Sie Set erneut, um die Einstellung zu speichern und zum Menü zurückzukehren.
Halten Sie + und - eine Weile gedrückt, um zu den Werkseinstellungen zurückzukehren.
Nach 5 Sekunden kehrt die Platine zur Thermostatfunktion zurück.
*Hysterese:
Hysterese bezieht sich auf den Unterschied in den Temperaturmesswerten zwischen dem Ein- und Ausschalten eines Geräts (z. B. eines Thermostats).
< p>Wenn beispielsweise die gewünschte Temperatur auf 25 °C und die Hysterese auf 2 °C eingestellt ist, schaltet der Thermostat die Heizung ein, wenn die Temperatur auf 23 °C sinkt, und schaltet die Heizung aus, wenn die Temperatur auf steigt 27°C. Die Hysterese trägt dazu bei, zu verhindern, dass sich das Gerät bei kleinen Temperaturschwankungen häufig ein- und ausschaltet, was energieeffizienter sein und die Lebensdauer des Geräts verlängern kann.Mit anderen Worten: Die Hysterese legt einen Spielraum fest, innerhalb dessen die Das Gerät reagiert nicht auf kleine Temperaturänderungen, um unnötiges Schalten zu vermeiden.
