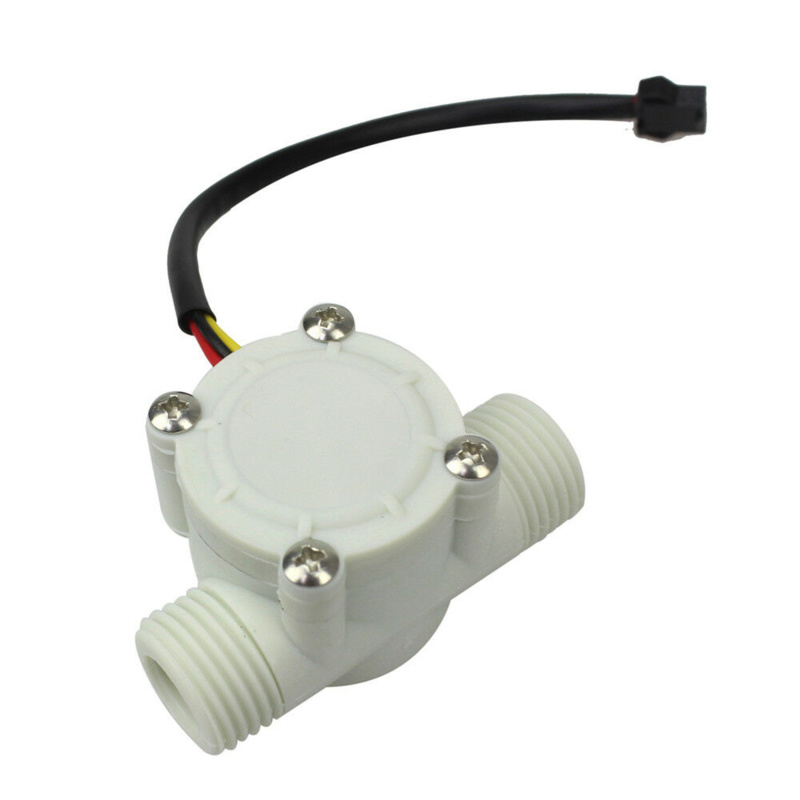

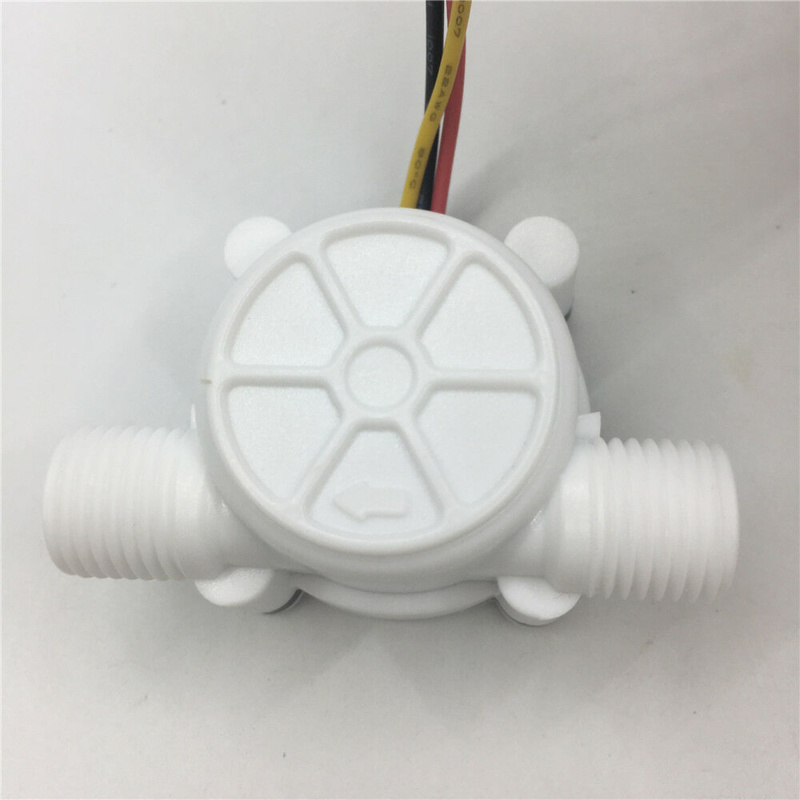

Wasserdurchflusssensor YF-S201 (OT2104-D114)

Wasserdurchflusssensor zur Messung der Fließgeschwindigkeit von Wasser oder anderen Flüssigkeiten. Sie schließen diesen Sensor an eine Wasserleitung oder einen Wasserschlauch an und messen mithilfe eines Windradsensors, wie viel Flüssigkeit durch ihn fließt. Am Windrad sind ein kleiner Magnet und ein Hall-Effekt-Magnetsensor auf der anderen Seite des Kunststoffrohrs angebracht, der messen kann, wie viele Drehungen das Windrad durch die Kunststoffwand gemacht hat.

Der Wasserdurchflusssensor wird mit drei Stück geliefert Drähte: rot (5-18 VDC), schwarz (Masse) und gelb (Hall-Effekt-Impulsausgang). Durch Zählen der Impulse vom Sensorausgang können Sie den Flüssigkeitsfluss verfolgen: Jeder Impuls beträgt etwa 2,25 Milliliter. Bitte beachten Sie, dass es sich hierbei nicht um einen genauen Sensor handelt und der Impuls je nach Durchflussrate, Flüssigkeitsdruck und Sensorausrichtung variieren kann. Eine sorgfältige Kalibrierung ist erforderlich, wenn eine Genauigkeit von mehr als 10 % erforderlich ist.

Spezifikationen des Wasserdurchflusssensors:

• Typ: YF-S201
• Maximal 30 Liter pro Minute
• Betrieb mit: 5 bis 18 VDC
• Max. Stromaufnahme: 15 mA bei 5 V
• Durchflussrate: 1 bis 30 Liter/Minute
< li>Temperaturbereich: -25 bis 80 °C
• Luftfeuchtigkeitsbereich: 35 %–80 % relative Luftfeuchtigkeit
• Maximaler Wasserdruck: 1,75 MPa
• Rohr/Anschluss Durchmesser: 1/2″ / 20 mm
• Farbe: Weiß

Abmessungen
Länge: 6,2 cm
Breite : 3,5 cm
Höhe: 3,6 cm
