XR2206 Signalgenerator-Bausatz (OT3256)

Wenn Sie nach einem einfachen Signalgenerator-Kit suchen, das günstig ist und in weniger als einer Stunde aufgebaut werden kann, ist dieses Kit genau das Richtige für Sie!

Eine beeindruckende Ergänzung zu Ihrem bestehenden Elektroniklabor. p>

Denken Sie daran, dass es keinen professionellen Funktionsgenerator ersetzt, aber für Elektronik-Bastler/-Hersteller dennoch recht nützlich erscheint, um bestimmte Projekte zu reparieren/debuggen. Dies ist ein hervorragendes Gerät, von dem und mit dem Sie viel lernen können.

Ein Funktionsgenerator ist ein unverzichtbarer Bestandteil eines Elektroniklabors, aber leider sehr teuer für den durchschnittlichen Elektronikbastler. Der beliebteste (und günstigste) chinesische DIY-Bausatz auf dem Markt basiert auf dem praktischen Funktionsgenerator-Chip XR2206.

Dieser einfach zu bauende 1-Hz-IMMHz-Funktionsgenerator-Bausatz XR2206 ermöglicht viele verschiedene Routinemessungen und Experimente und liefert Sinus-, Rechteck- und Dreieck-Ausgangswellenformen in angemessener Qualität mit mäßiger Stabilität und Genauigkeit. Mehr als genug für ein kleines Heimelektronik-Hobbylabor!

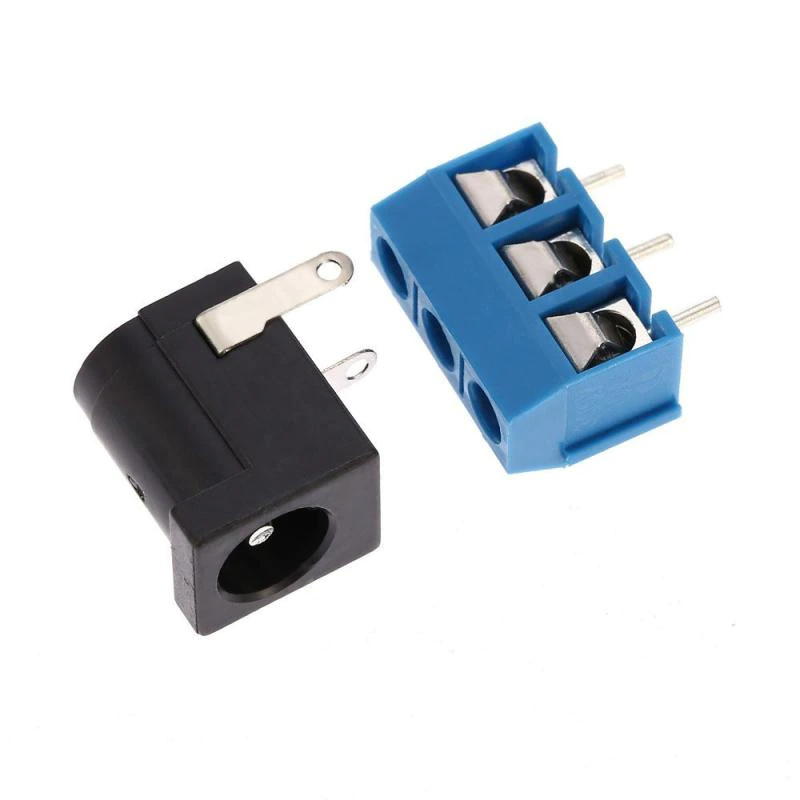

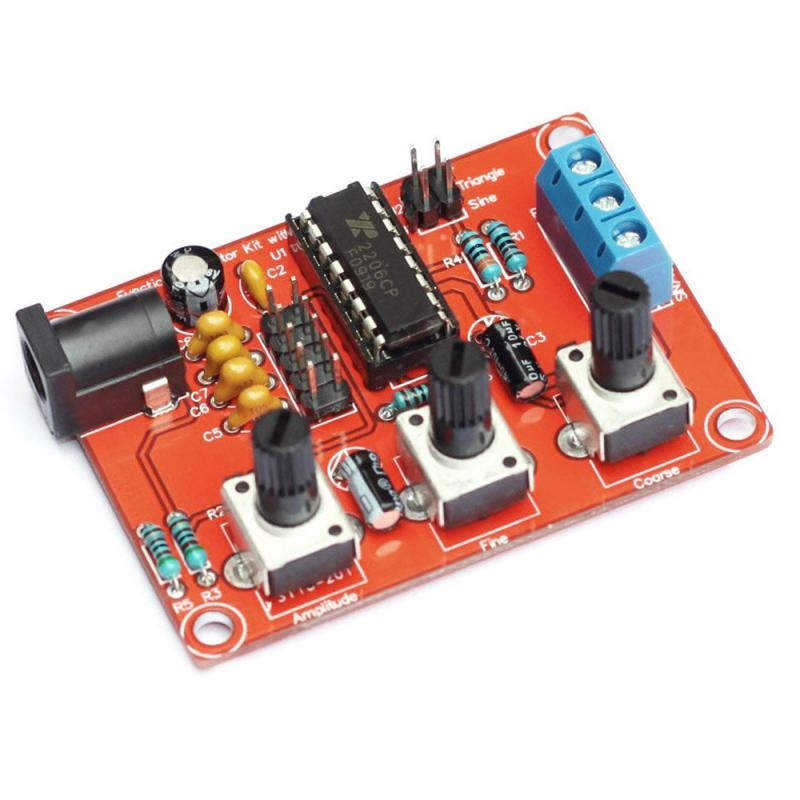

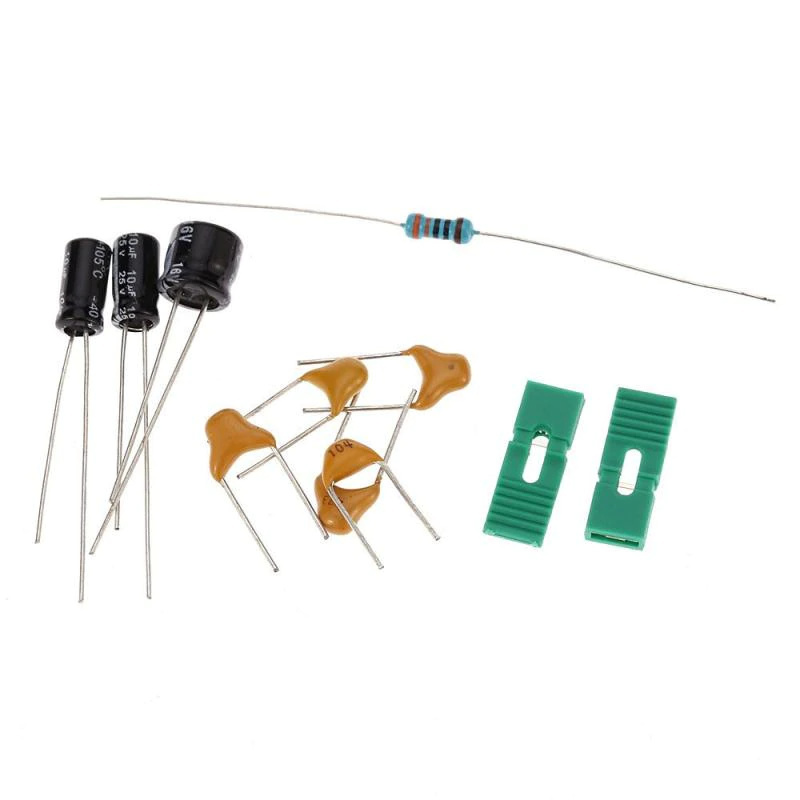

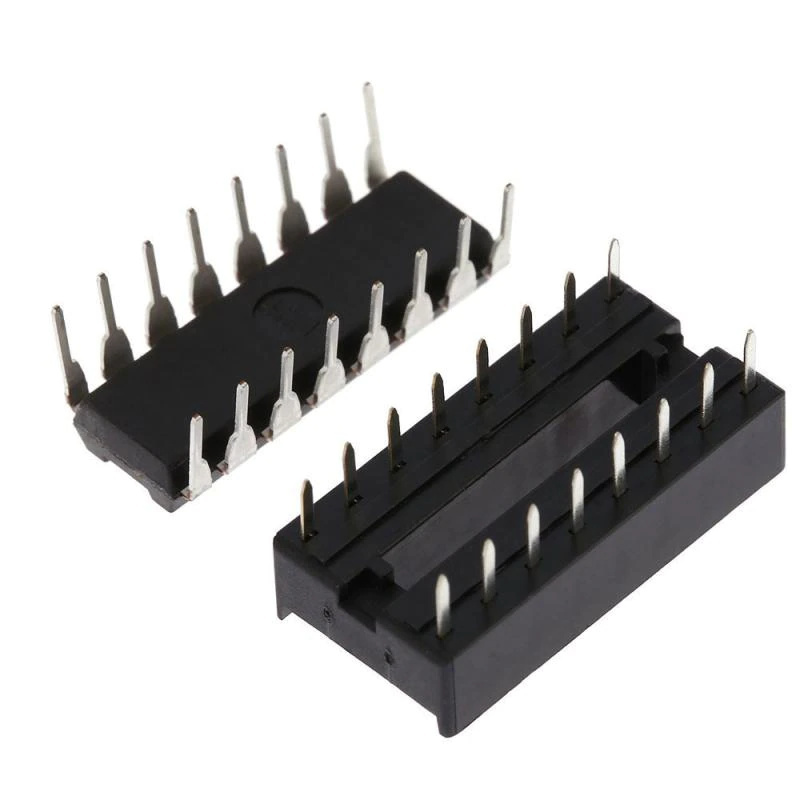

Wenn Sie dieses DIY-Kit kaufen, erfordert es ein wenig Löten und bietet Ihnen alles, was Sie zum Abschließen des Projekts benötigen. Das Paket enthält Montagematerial und eine Gebrauchsanweisung, der die meisten Hersteller sicher folgen können. Glücklicherweise sind im Bausatz Komponenten für die Durchsteckmontage enthalten, und auf der doppelseitigen Platine befinden sich Legenden, die deutlich zeigen, wo die einzelnen Teile montiert und gelötet werden müssen. Darüber hinaus gibt es auch einen hochwertigen Sockel für den XR2206-Chip, schöne Kappen für die Jumper und Knöpfe für die Potentiometer.

Bausatz-Bauanleitung:

Der Aufbau wird ein Kinderspiel sein, wenn Sie wissen, was Sie tun! Wie üblich löten Sie zunächst alle Low-Profile-Komponenten nacheinander und schließlich den IC-Sockel an. Denken Sie daran, genau auf die Polarität der Elektrolytkondensatoren und die Ausrichtung des XR2206-ICs zu achten. Schneiden Sie die Beine aller Komponenten so kurz wie möglich, um auch versehentliche Kurzschlüsse zu verhindern.

Schnelle Testtipps

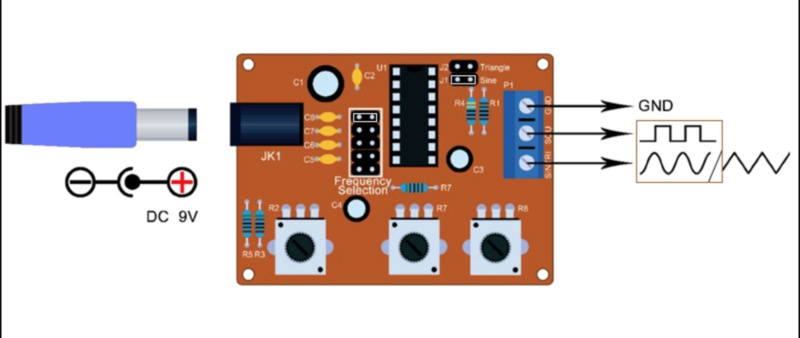

Wenn der Aufbau abgeschlossen ist und Sie bereit sind Achten Sie vor der Verwendung des Funktionsgenerators auf die Polarität der Stromversorgung. Führen Sie dann 9–12 V Gleichstrom (9 V typisch) durch den Gleichstromeingang.

Schließen Sie die beiden unteren Stifte (Tri/Sin) des Jumpers für die Wellenformauswahl kurz.
Schließen Sie die beiden oberen Stifte (65 K–1 M) kurz die Frequenzauswahlbrücke
Drehen Sie den Feinabstimmungs-Potentiometerknopf, um die Signalfrequenz fein abzustimmen.
Drehen Sie den Grobabstimmungs-Potentiometerknopf, um die Signalfrequenz grob abzustimmen.
Drehen Sie den Feinabstimmungs-Potentiometerknopf, um die Amplitude des Potentiometers anzupassen die Amplitude des Ausgangssignals

Für die Stromversorgung können Sie eine 6F22 9V-Batterie verwenden, da der Gesamtstromverbrauch bei 9V sehr gering ist. Wenn Sie jedoch ein 9-V-12-V-Netzteil (niemals mehr als 12 V) verwenden, stellen Sie sicher, dass es sich um einen stabilen Typ mit sehr geringem Ausgangsrauschen und geringer Welligkeit handelt. Nach erfolgreicher Konstruktion und ersten Tests können Sie sich für die Platzierung entscheiden Nur die Amplitude der Sinus-/Dreieckswellen kann mit dem Knopf gesteuert werden (und wird auch von der Eingangsversorgungsspannung beeinflusst).

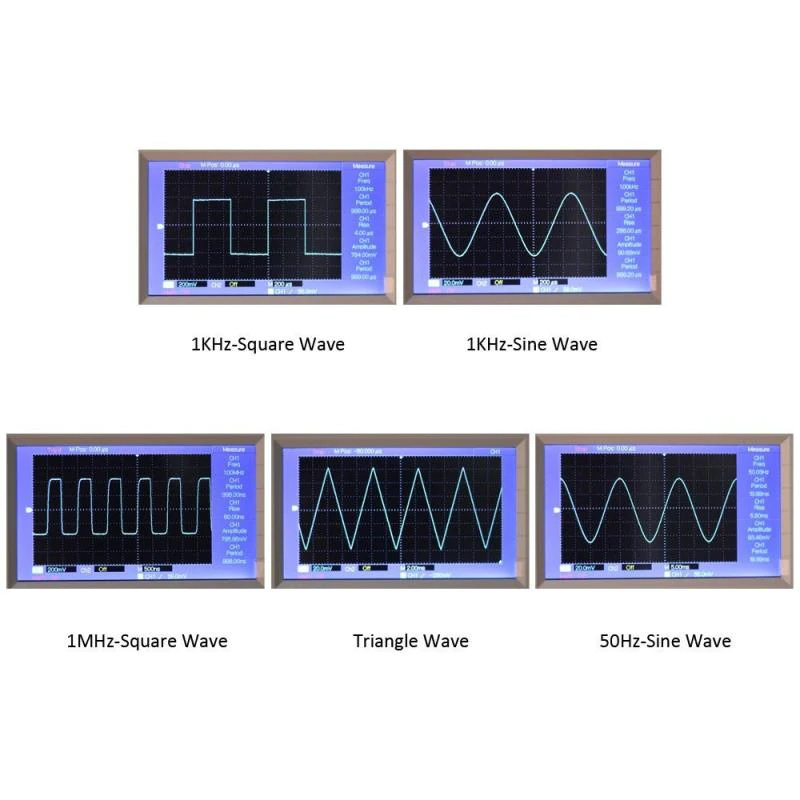

Der XR2206-Funktionsgenerator-DIY-Bausatz ist ein wirklich günstiger und einfach zu bauender Bausatz kann für die meisten Anfänger und Elektronikbegeisterten nützlich sein. Erzeugt nahezu perfekte Rechteck-, Sinus- und Dreieckswellenformen.

Wir empfehlen unser USB-Lötkolbenzum Löten dieses Kits.

Abmessungen
