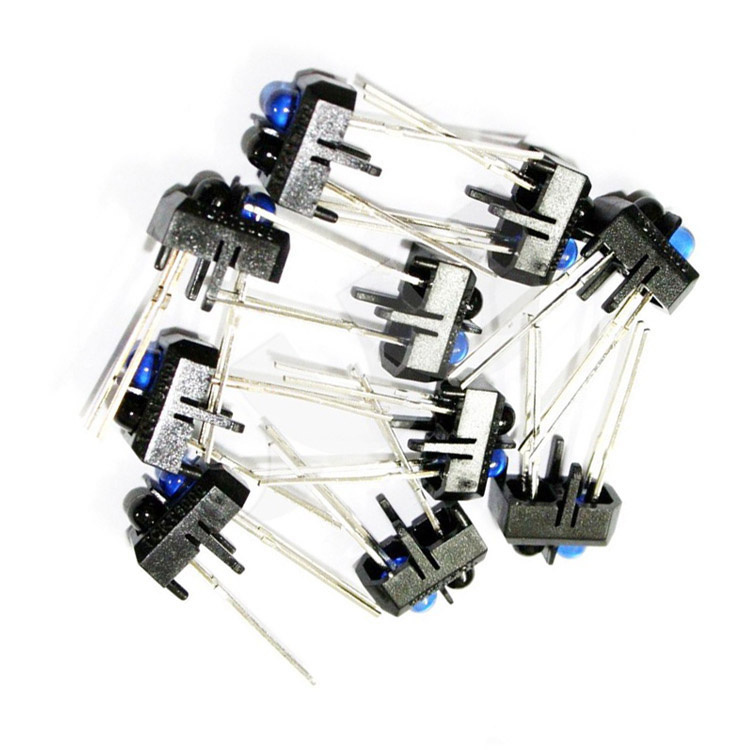

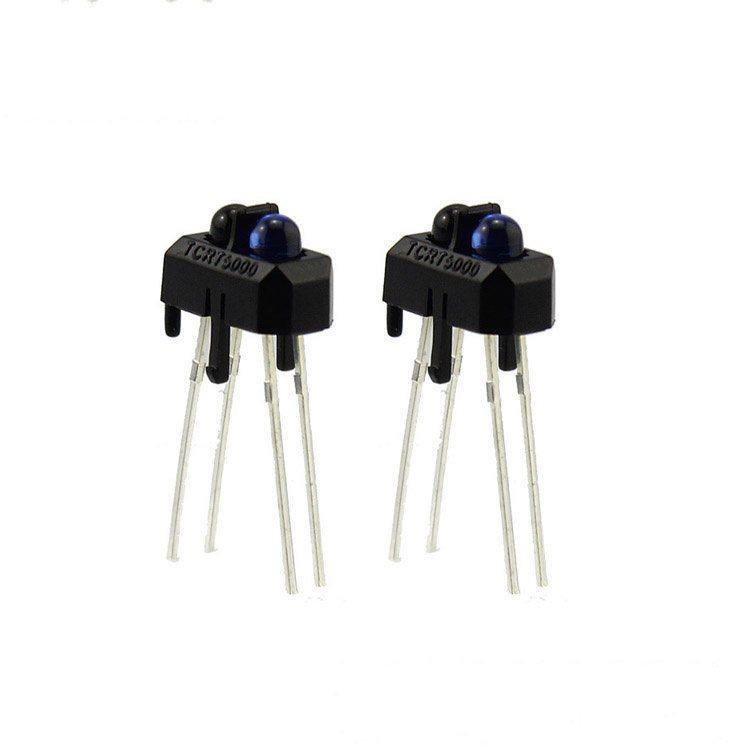

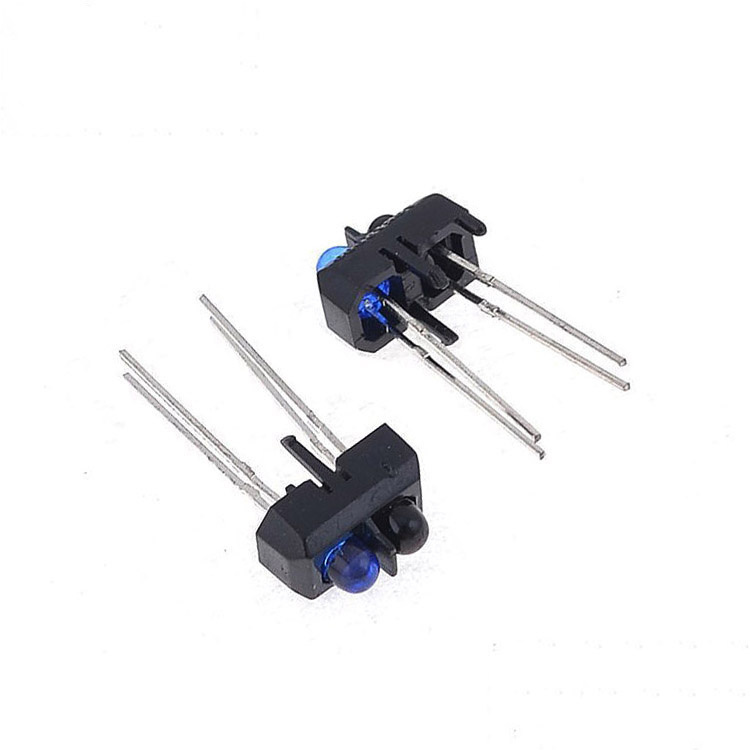

Capteur optique réfléchissant TCRT5000 (OT3793)

Le TCRT5000 est un capteur réfléchissant qui détecte une surface réfléchissante en y réfléchissant la lumière IR.

CARACTÉRISTIQUES CLÉS DU CAPTEUR TCRT5000 :
Paire émetteur/récepteur IR
Plage de détection d'environ 1″/2,54 mm
Compatible 3,3 et 5 V

Ces capteurs sont utilisés dans de nombreux modules Arduino vendus pour la détection et l'évitement d'obstacles ou pour les robots suiveurs de ligne. Ils peuvent être utilisés pour des applications où il est souhaitable de détecter un objet de près devant le capteur.

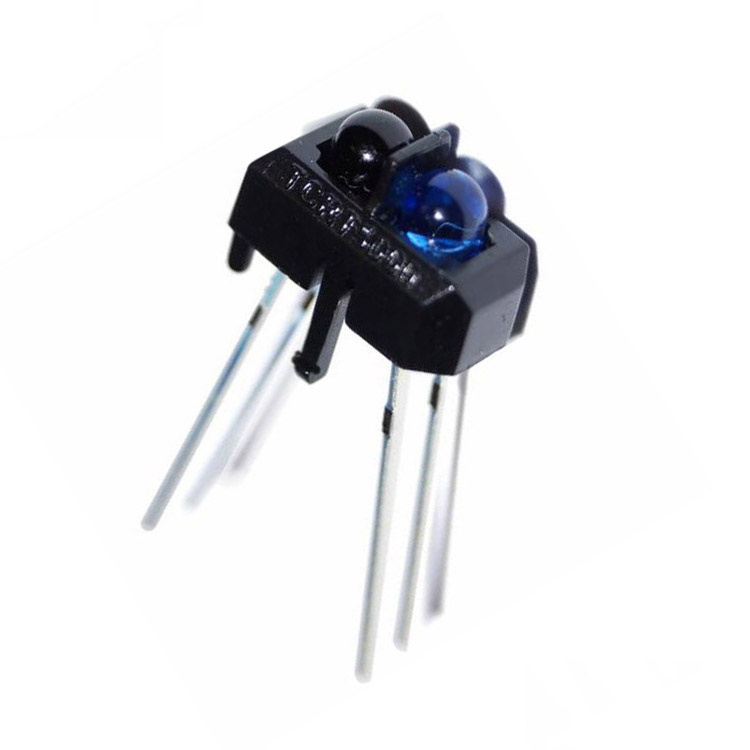

Le capteur contient à la fois une LED émettrice IR de couleur bleue et un récepteur à phototransistor IR qui semble noir regarde dans le même paquet. L'émetteur fonctionne dans la plage infrarouge de 950 nm et le récepteur est doté d'un filtre bloquant la lumière du jour pour minimiser les interférences de la lumière visible.

Pour utiliser le capteur dans une configuration minimale, deux résistances de limitation de courant sont nécessaires , un pour l'émetteur IR et un pour le récepteur IR.

Le courant constant maximum à travers la LED de l'émetteur IR est de 60 mA et a une chute de tension directe de 1,2 V à 1,4 V à travers elle.

Le courant maximum à travers le phototransistor du récepteur est de 100 mA.

Facile à placer dans une planche à pain ou un circuit imprimé
