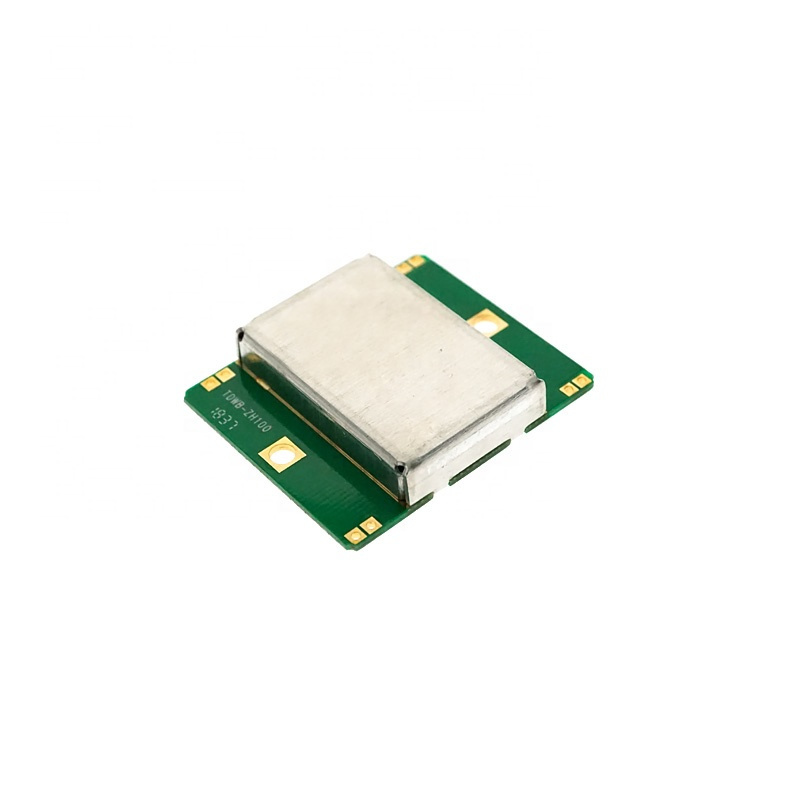

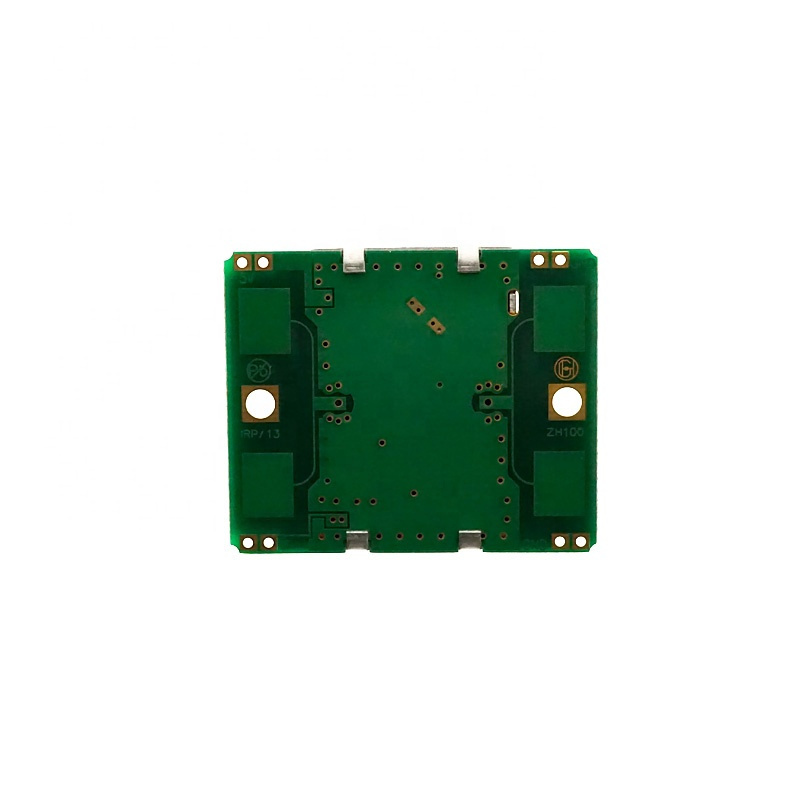

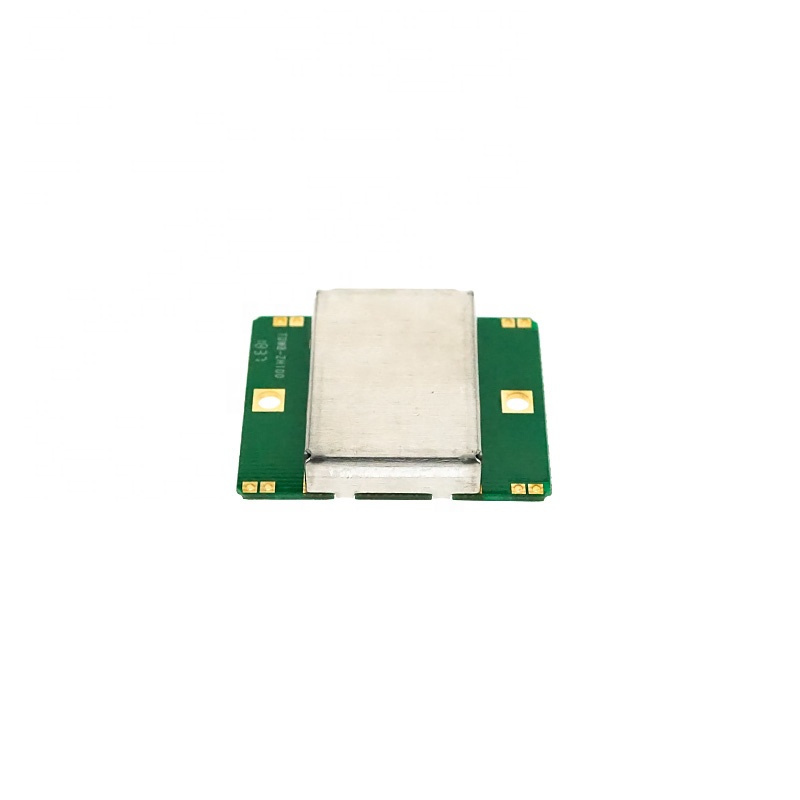

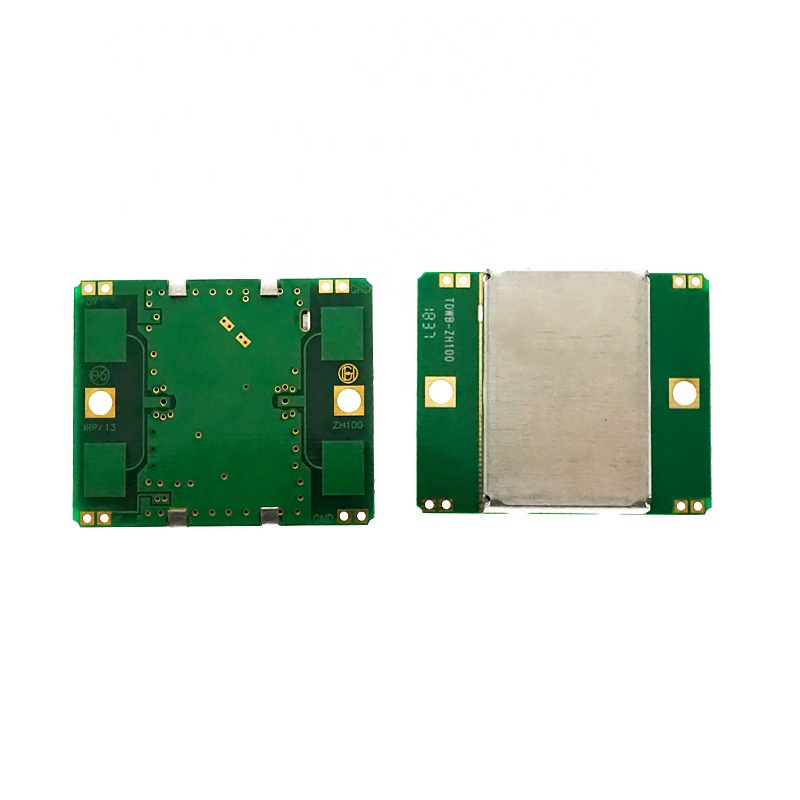

Capteur radar Doppler hyperfréquence HB100 (OT5212)

Ce capteur de mouvement à micro-ondes miniature HB100 est un module émetteur-récepteur Doppler bistatique en bande X. L'oscillateur à résonateur diélectrique (DRO) intégré et une paire de réseaux d'antennes patch Microstrip le rendent idéal pour une utilisation OEM dans les équipements de détection de mouvement. Ce module est parfaitement adapté à la réduction des fausses alarmes des détecteurs d'intrusion lorsqu'il est utilisé en conjonction avec un capteur infrarouge passif (PIR). Il peut également être utilisé pour l'ouverture automatique des portes et le contrôle de la vitesse du véhicule.

Caractéristiques :

Excellent remplacement pour le module de capteur de mouvement à micro-ondes radar Doppler défectueux ou défectueux
Très résistant à la radio interférence de fréquence
Portée de détection : plus de 20 mètres
Puissance de sortie : 5 mW
Taille (L x l x T) : env. 1,75 x 1,45 x 0,3 po / 4,4 x 3,7 x 0,8 cm
Détection sans contact
Indépendant de la température, de l'humidité, du son, du flux d'air, de la poussière, de la lumière, etc., adapté aux environnements difficiles
Forte résistance aux interférences RF
Faible coût et faible consommation d'énergie.
RF le capteur à micro-ondes et utilise le principe Doppler.

Spécifications :

Émetteur :
Fréquence : 10,525 GHz
Précision du réglage de la fréquence : 3 MHz
Puissance de sortie (min.) : 13 dBm EIRP
Tension de fonctionnement : + 5 V +/- 0,25 V
Courant de fonctionnement ( CW) : 60 mA max, 37 mA typique
Émission d'harmoniques : -10 dBm

Récepteur :
Sensibilité (rapport signal/bruit de 10 dB) de 3 Hz à 80 Hz Bande passante : -86 dBm
Son de 3Hz à 80Hz Bande passante : 10µV
Gain d'antenne : 8dBi
E Plane 3dB Largeur : 36 '.
H Plane 3dB Largeur : 72'

Dimensions
Longueur : 4,62 cm
Largeur : 3,6cm
Hauteur : 0,85cm
