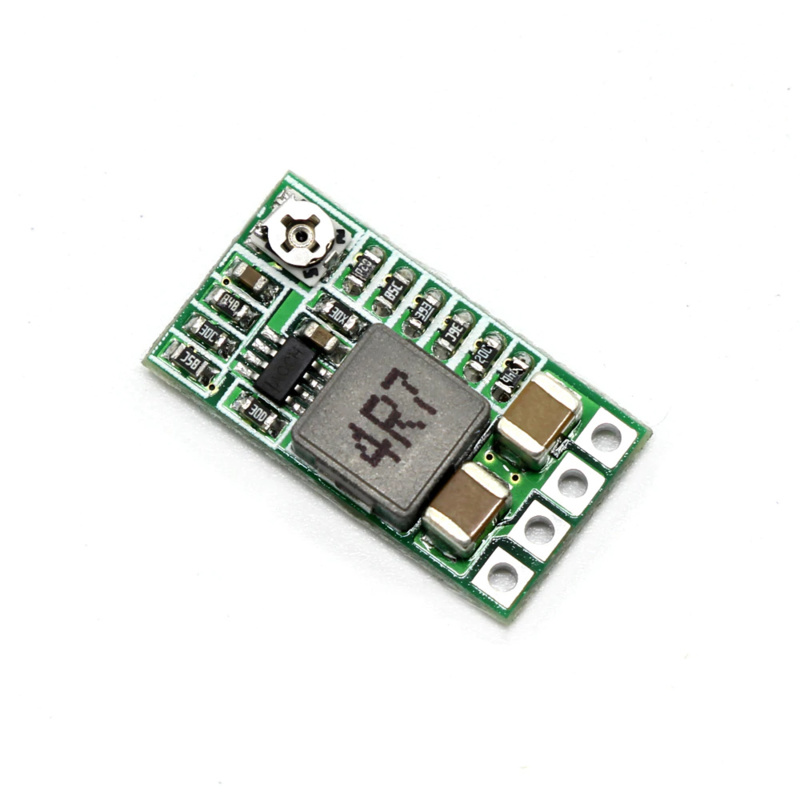

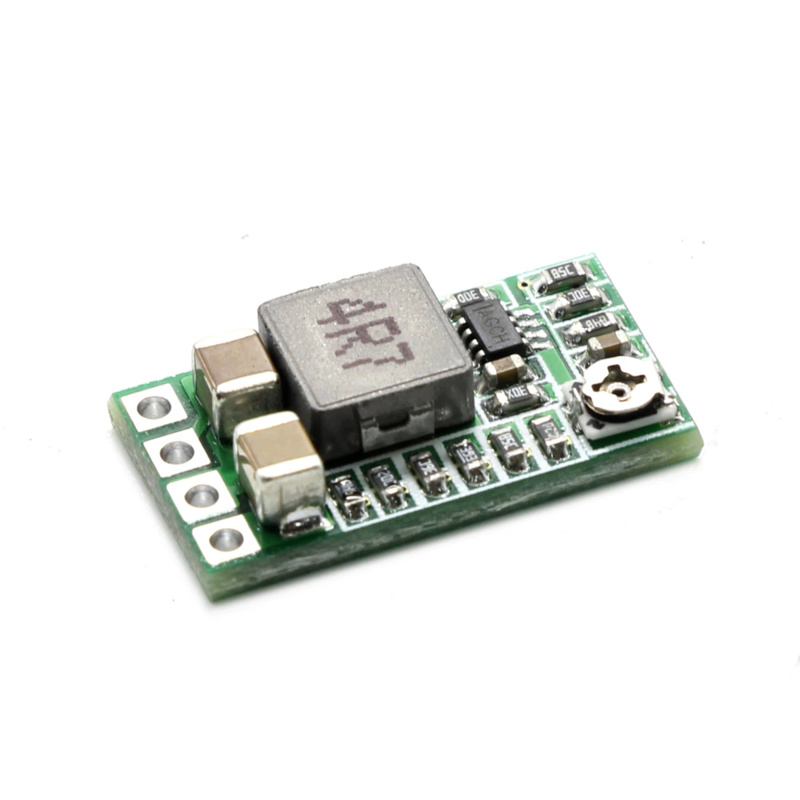

Convertisseur abaisseur de 4.5v-24v à 5V 3A (sortie 4R7 réglable) (OT253-B47)
Un convertisseur de puissance abaisseur de haute qualité avec une efficacité de 97,5 % de 6,5 V à 5 V à 0,7 A et un développement de chaleur relativement faible. L'efficacité est de 94% à 12V à 5V à 1A.
Alimentation 4.5v à 24v
Tension de sortie variable entre 0.8v et 17v via potentiomètre afin de pouvoir sélectionner des tensions très inhabituelles, bien pratique !
In De plus, il existe un certain nombre de valeurs fixes :
- 1,8V
- 2,5V
- 3,3V
- 5V
- 9V
- 12V< /p>
Tension de sortie maximale : 3A à 5V
Tension de sortie continue : 2,1A
Taille : 20x11x5mm
Manuel d'utilisation :
Ce module dispose de 4 connexions :
- VO+ (Courant de sortie +)
- GND (Masse / min)
- IN+ (Courant d'entrée +)
- EN (Activer, s'il passe au niveau bas, aucun courant ne circulera plus)
La masse / - de l'entrée et de la sortie sont connectées à GND.

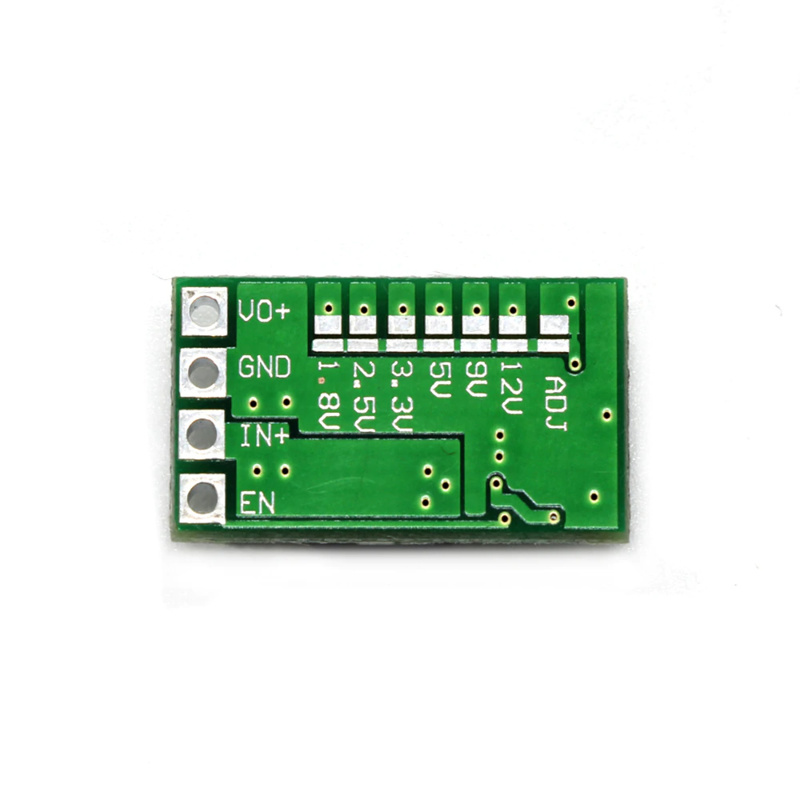

Les points de soudure à l'arrière de la carte sont en fait des cavaliers soudables. Ce n'est pas l'intention que le câblage soit soudé à cela, mais uniquement dans le but de sélectionner la tension.
Par défaut, le module est réglé pour fournir une tension variable via le potentiomètre et peut être réglé comme vous le souhaitez . Avec une loupe, vous pouvez voir que le dernier cavalier (ADJ) a été soudé. Si vous souhaitez utiliser 1 des tensions fixes (1,8 V, 2,5 V, 3,3 V, 5 V, 9 V ou 12 V), la connexion doit être déconnectée à ADJ. Cela peut être coupé avec un petit couteau bien aiguisé. Ensuite, vous soudez une connexion à la tension souhaitée.
Dimensions
Longueur : 2 cm
Largeur : 1,1 cm
Hauteur : 0,46 cm
