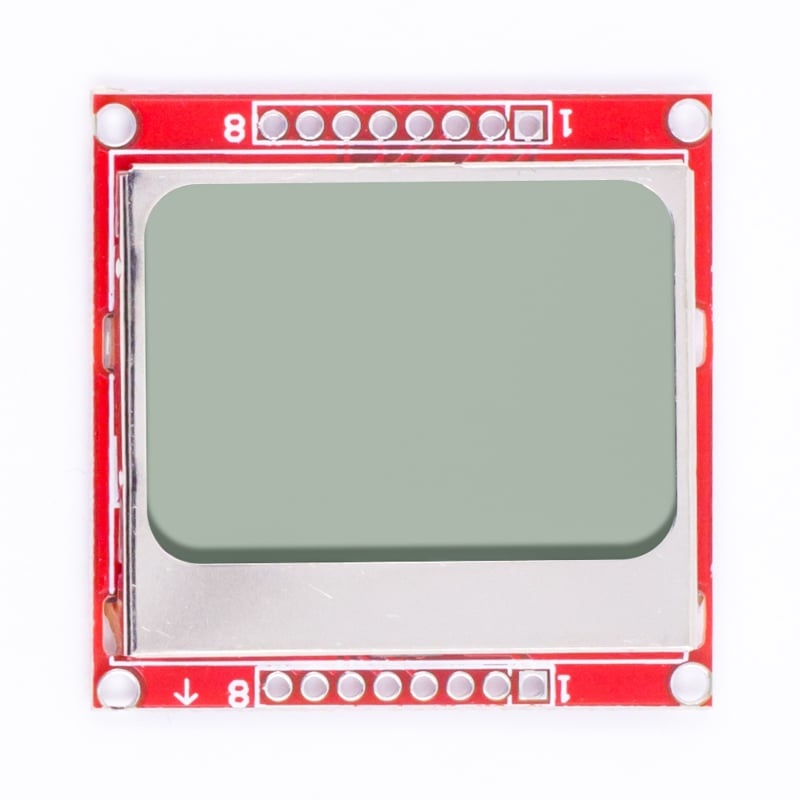

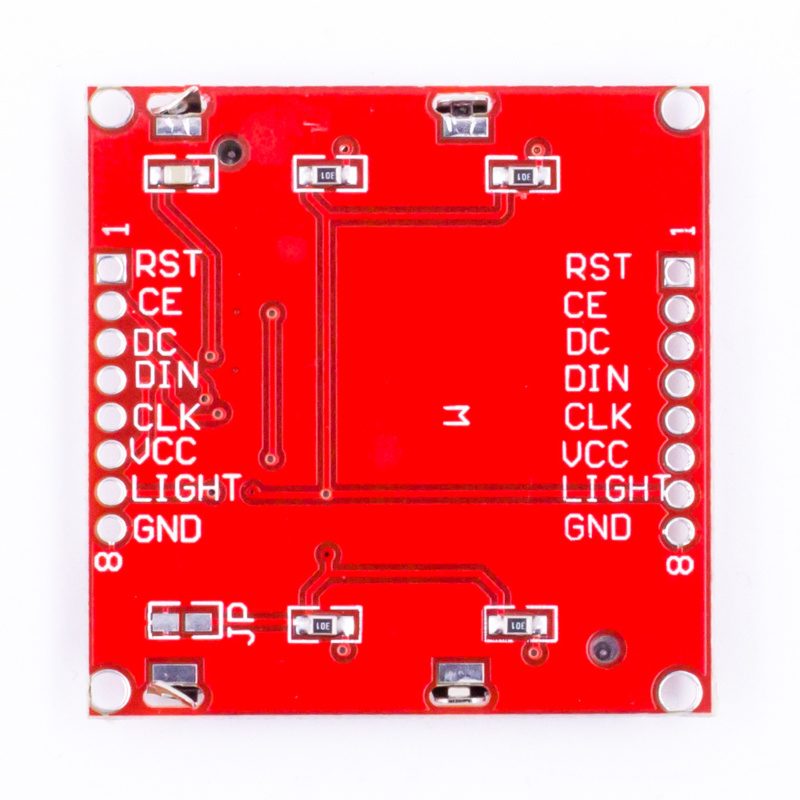

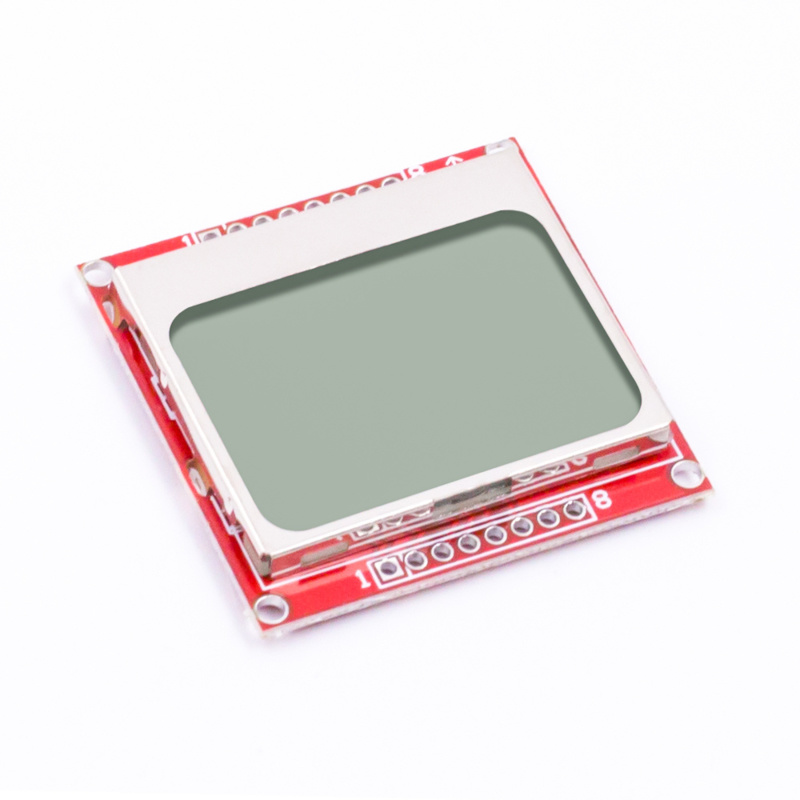

Ecran LCD Nokia 5110 3.3V (OT2363-D21)

Cet écran LCD monochrome est peu coûteux et économe en énergie. Il a 84x48 pixels et peut afficher du texte ainsi que des images et des animations.

Ces écrans proviennent du téléphone Nokia 5110 qui a été produit de 1998 à l'an 2000. Avec le breakout board, il est maintenant possible de facilement contrôlez cet écran avec un Arduino, ESP8266, ESP32 ou Raspberry Pi.

Fonctionne sur 3,3 V et dispose d'une puce de pilote d'affichage PCD8544.

Les niveaux logiques sont également de 3,3 V ; se connecter directement à la sortie de votre Arduino n'est donc pas recommandé. Utilisez ensuite des résistances de 10K ohms. Bien entendu il est plus simple d'utiliser un microcontrôleur comme les cartes ESP8266 ou ESP32. Ceux-ci ont une sortie de 3,3 V sur les broches.

Couleur du rétroéclairage : blanc

Dimensions :
Module : 44,7 x 44,8 x 6,5 mm
Taille d'affichage effective : environ 30.0 x 20.0mm

Dimensions
Longueur : 4.48cm
Largeur : 4.48cm
Hauteur : 0.66cm
