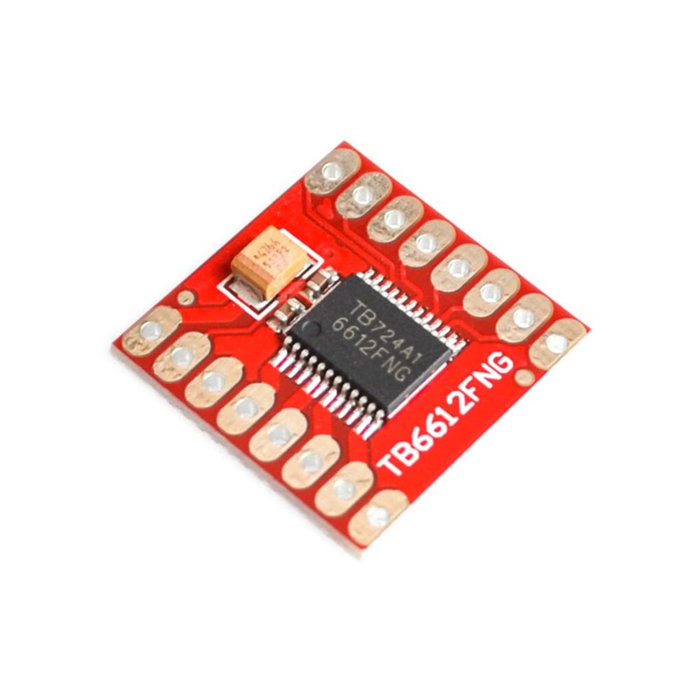

Module pilote moteur TB6612FNG pour Arduino (OT2065-A44)

Caractéristiques :
1. Vérification en veille pour économiser de l'énergie.
2. CW / CCW / frein court / modes de contrôle du moteur d'arrêt.
3. Circuit d'arrêt thermique intégré et circuit de détection de basse tension.

Description :
Le pilote de moteur TB6612FNG peut piloter jusqu'à deux moteurs CC avec un courant constant de 1,2 A (3,2 A crête). Deux signaux d'entrée (IN1 et IN2) peuvent être utilisés pour contrôler le moteur dans l'un des quatre modes de fonctionnement : sens horaire, antihoraire, freinage court et arrêt. Les deux sorties moteur (A et B) peuvent être contrôlées séparément, la vitesse de chaque moteur est contrôlée via un signal d'entrée PWM avec une fréquence allant jusqu'à 100 kHz. La broche STBY doit être tirée vers le haut pour sortir le moteur du mode veille.

La tension d'alimentation logique (VCC) peut être comprise entre 2,7 et 5,5 VDC, tandis que l'alimentation du moteur (VM) est limitée à une tension maximale de 15 VDC. Le courant de sortie est évalué jusqu'à 1,2 A par canal (ou jusqu'à 3,2 A pour une courte impulsion unique).

La carte est livrée avec tous les composants comme indiqué, y compris les broches d'en-tête.

Spécifications :
Tension d'alimentation : VM = 15 V max, VCC = 2,7-5,5V
Courant de sortie : Iout = 1,2 A (moyenne) / 3,2 A (crête)

Dimensions
Longueur : 2cm
Largeur : 2cm
Hauteur : 0,3cm
