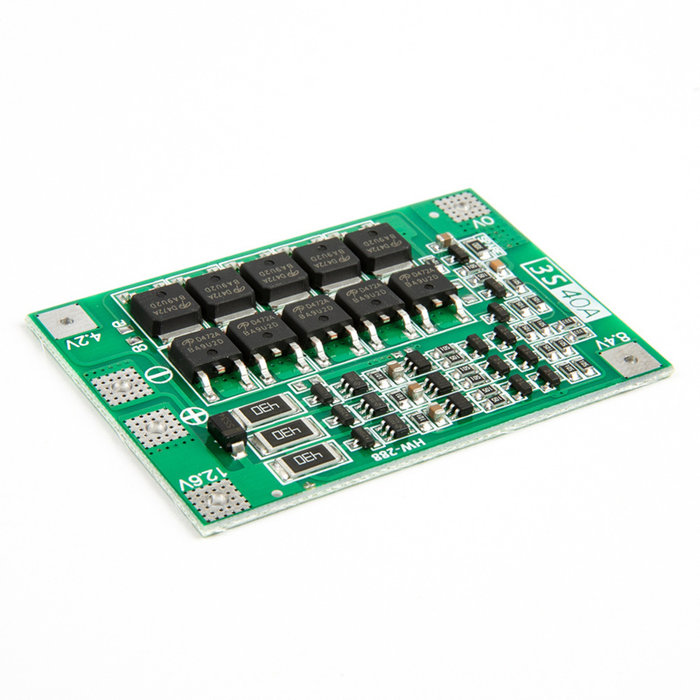

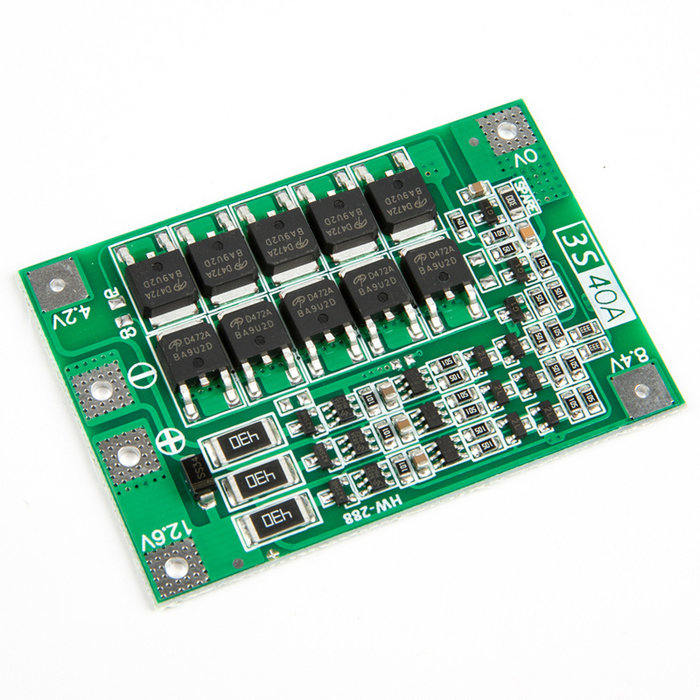

Circuit de protection BMS 3S avec fonction d'équilibrage (OT3568)

Un système de gestion de batterie (BMS) pour une batterie 3S. Avec ce circuit, vous pouvez créer en toute sécurité une batterie à partir de 3 séries de batteries Li-ion/Li-Po (cellules). Le circuit protège la batterie contre les courts-circuits, les surtensions et les sous-tensions. De plus, le circuit garantit que les batteries sont chargées uniformément (fonction balance).

Spécifications :

Tension de charge : 12,6 V
Courant de charge maximal : 25 A*
Courant de décharge continu maximum : 25 A*
Protection contre les courts-circuits : 45 ± 5A
Tension de protection contre les surcharges (par cellule/batterie) : 4,28 ± 0,05 V
Tension de protection contre les décharges (par cellule/batterie) : 2,55 ± 0.08V
Fonction d'équilibrage : Oui
Dimensions : 56x45x2.6mm
*Remarque : Ce sont les maxima du circuit BMS. Les batteries connectées peuvent ne pas être en mesure de gérer ce courant !

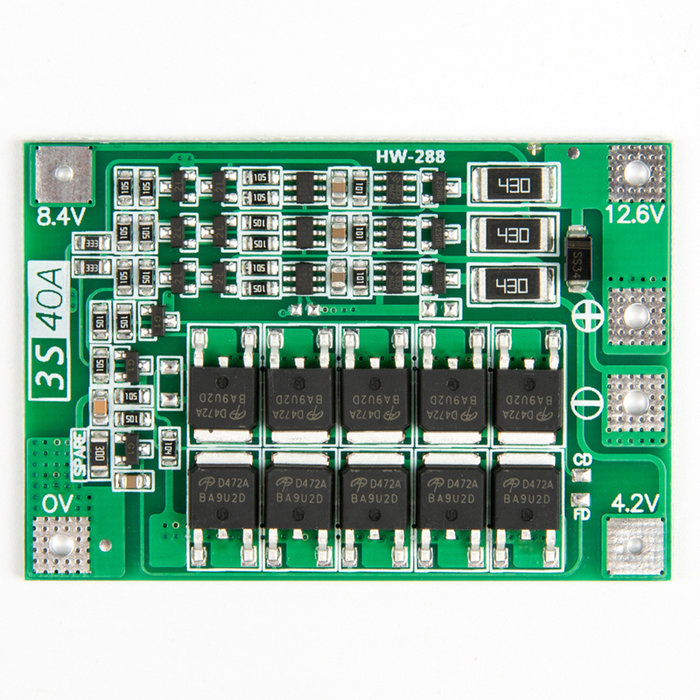

Description des broches (voir les images pour le schéma de connexion) :

B- : Min cellule/batterie 1
B1 : Plus cellule/batterie 1, moins cellule/batterie 2
B2 : Plus cellule/batterie 2, moins cellule/batterie 3
B+ : Plus cellule/batterie 3
P+ : Plus sortie batterie
P- : batterie moins sortie
Utilisez les connexions P+ et P- pour charger et décharger la batterie.

Remarque : La fabrication d'un pack batterie Li-ion/Li-Po nécessite un savoir-faire. Ne faites le paquet que si vous savez ce que vous faites. Une connexion incorrecte des batteries et du circuit BMS peut provoquer un incendie ou même une explosion des batteries.

Dimensions
Longueur : 6cm
Largeur : 4,1cm
Hauteur : 0,31cm
