Kit de bricolage générateur de signaux XR2206 (OT3256)

Si vous recherchez un kit de générateur de fonctions simple, peu coûteux et prenant moins d'une heure à construire, ce kit est fait pour vous !

Un ajout impressionnant à votre laboratoire d'électronique existant.</p > p>

Veuillez noter qu'il ne remplace pas un générateur de fonctions professionnel, mais il semble toujours très utile pour les amateurs/fabricants d'électronique pour réparer/déboguer certains projets. C'est avant tout un gadget avec lequel vous pouvez apprendre beaucoup.

Un générateur de fonctions est un élément indispensable d'un laboratoire d'électronique, mais malheureusement très cher pour l'amateur d'électronique moyen. Le kit de bricolage chinois le plus populaire (et le moins cher) sur le marché est celui basé sur la puce de générateur de fonctions pratique XR2206.

Ce kit de générateur de fonctions 1Hz-IMH XR2206 facile à construire permet de nombreuses routines différentes mesures et expériences, et fournit des formes d'onde de sortie sinusoïdales, carrées et triangulaires de bonne qualité avec une stabilité et une précision modérées. Plus qu'assez pour un petit laboratoire d'électronique domestique !

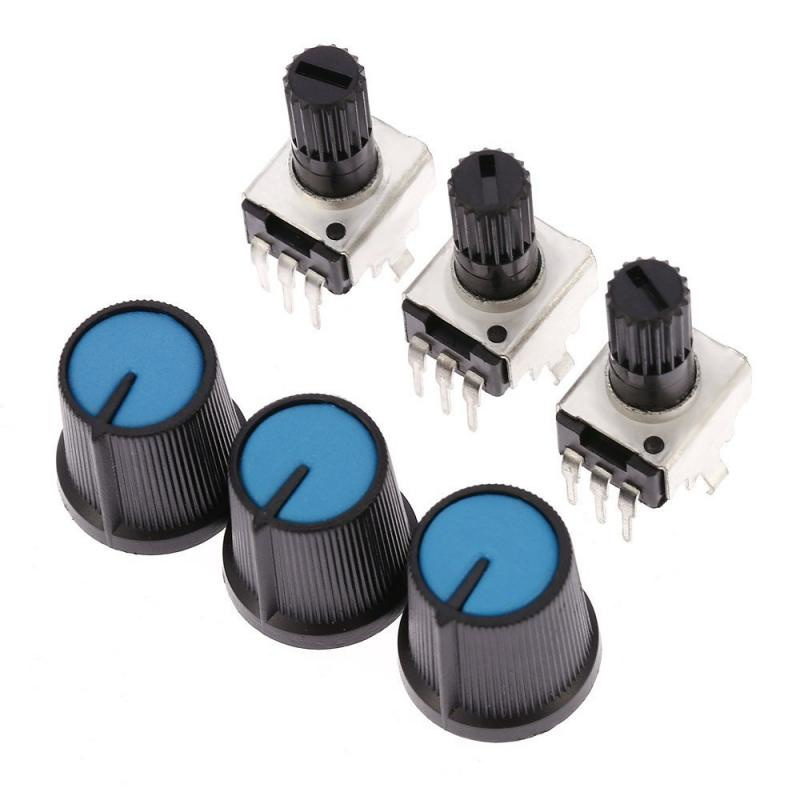

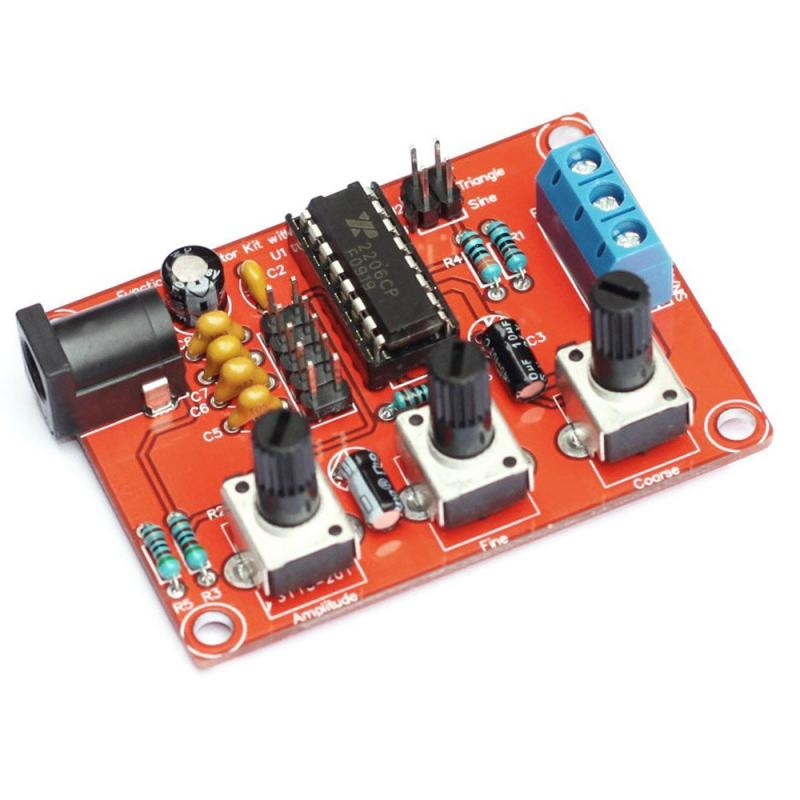

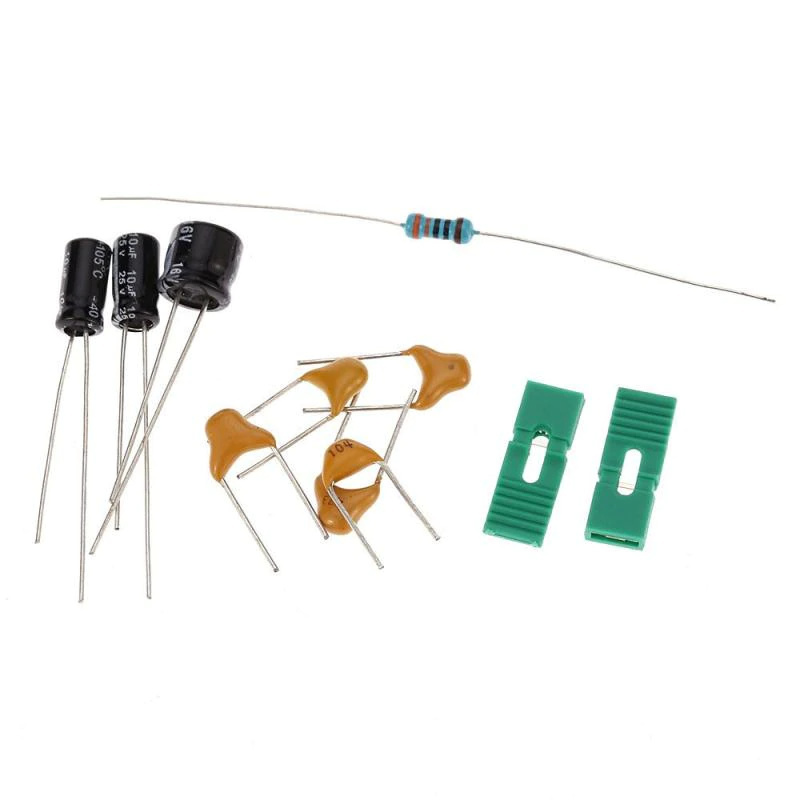

Lorsque vous achetez ce kit de bricolage, il nécessite un peu de soudure et vous obtenez tout le nécessaire pour mener à bien le projet. Le forfait comprend le matériel de montage et une notice d'instructions que la plupart des fabricants seront en mesure de suivre. Heureusement, le kit est livré avec des composants traversants, et il y a des légendes sur le PCB double face qui vous indiquent clairement où assembler et souder chaque pièce. De plus, il y a aussi une prise de bonne qualité pour la puce XR2206, de jolis capuchons pour les cavaliers et des boutons pour les potentiomètres.

Instructions de construction du kit :

La construction devient un jeu d'enfant si vous savez ce que vous faites ! Comme d'habitude, soudez d'abord tous les composants à profil bas un par un et enfin soudez la prise IC. N'oubliez pas de faire très attention à la polarité des condensateurs électrolytiques et à l'orientation du CI XR2206. Coupez les pattes de tous les composants aussi courtes que possible pour éviter également les courts-circuits accidentels.

Conseils de test rapide

Lorsque la construction est terminée et que vous êtes prêt à utiliser le générateur de fonctions, faites attention à la polarité de l'alimentation. Ensuite, alimentez 9-12V DC (9V typique) via l'entrée DC.

Les deux broches inférieures courtes (Tri/Sin) du cavalier de sélection de forme d'onde
Les deux broches supérieures courtes (65K-1M) du cavalier de sélection de fréquence
Tournez le bouton de réglage fin potentiomètre pour régler avec précision la fréquence du signal
Tournez le bouton du potentiomètre de réglage grossier pour régler grossièrement la fréquence du signal
Tournez le bouton du potentiomètre d'amplitude pour régler l'amplitude du signal de sortie
</ p>

Pour l'alimentation vous pouvez utiliser une pile 6F22 9V, car la consommation électrique totale avec 9V est très faible. Cependant, si vous utilisez une alimentation 9V-12V (jamais plus de 12V), assurez-vous qu'il s'agit d'un type stable avec un bruit de sortie et une ondulation très faibles. Après une construction et des tests initiaux réussis, vous pouvez choisir de placer le XR2206 dans un boîtier spécialement conçu (vendu séparément OT3631)

Veuillez noter que la sortie d'onde carrée ne passe pas par le contrôle d'amplitude. Seule l'amplitude des ondes sinus/delta peut être contrôlée avec le bouton (et est également affectée par la tension d'alimentation d'entrée).

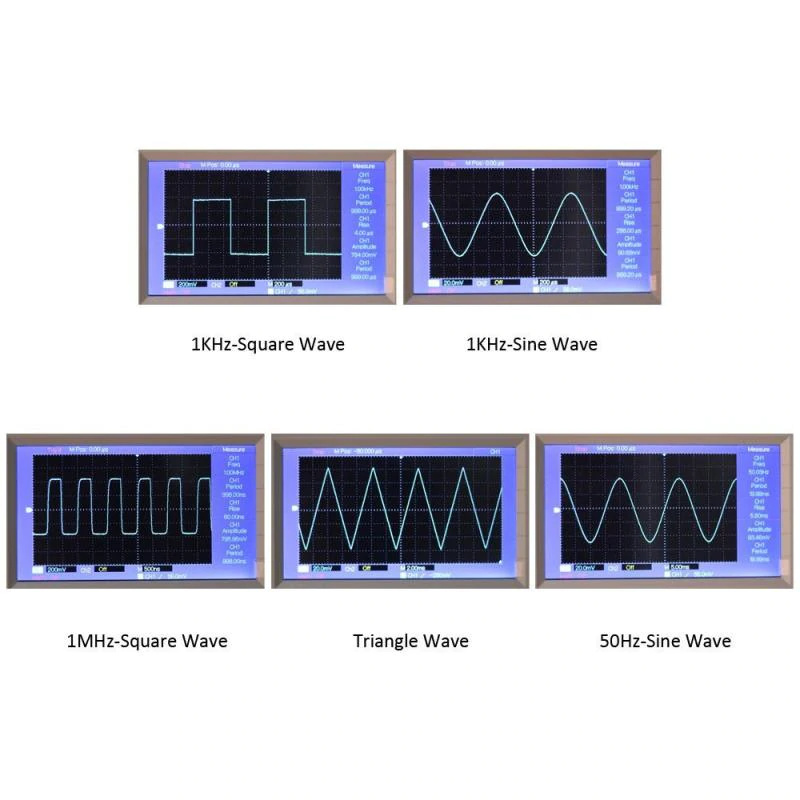

Le kit de bricolage du générateur de fonctions XR2206 est vraiment un kit bon marché et facile à construire qui peut être utile pour la plupart des débutants et des passionnés d'électronique. Crée des formes d'onde carrées, sinusoïdales et triangulaires presque parfaites.

Nous recommandons notre pour souder ce kit.

Dimensions
Longueur : 6,3 cm
Largeur : 4,5cm
Hauteur : 1cm
