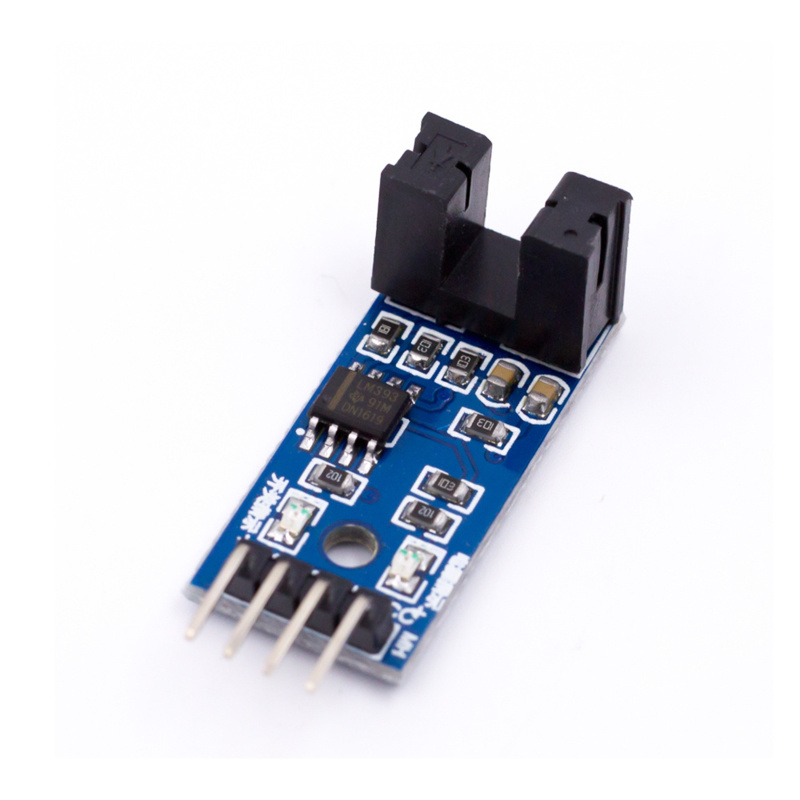

Module de capteur de vitesse optique (OT3686)

Le but principal de ce module est de surveiller la vitesse du moteur.

Largement utilisé dans la détection de la vitesse du moteur, le comptage des impulsions, la limite de position, etc.

Peut être utilisé avec un microcontrôleur comme un Arduino pour la détection de la vitesse du moteur, le nombre d'impulsions, la limite de position, etc. Fondamentalement, tout compteur de vitesse mesure simplement la vitesse à laquelle un événement se produit.

Généralement, cela se fait en comptant les événements pour une certaine période de temps (intervalle d'intégration), puis divisez simplement le nombre d'événements par le temps pour obtenir la vitesse.

C'est un module facile à utiliser. Interruption physique du chemin visuel du capteur optique par une sorte de roue fendue ou un mécanisme similaire (un capteur optique se compose généralement d'une diode électroluminescente qui fournit un éclairage et d'un phototransistor qui détecte la présence ou l'absence de cet éclairage) .

Le capteur optique utilisé ici se compose d'une diode électroluminescente infrarouge et d'un phototransistor. Cela empêche à la fois les interférences des sources de lumière externes parasites et en accordant les deux composants l'un à l'autre pour une fréquence de rayonnement spécifique, ils sont toujours à l'abri des interférences indésirables.

L'interface de sortie DO peut être connectée directement à un IO - port d'un microcontrôleur, s'il y a un capteur de détection de bloc, tel que la vitesse de l'encodeur du moteur peut détecter.

Les modules DO peuvent être connectés au relais, au fin de course et à d'autres fonctions, il peut également être utilisé avec le module buzzer actif compose une alarme.

Équipé de :

Capteur de couplage optique, largeur 5 mm ;

Indicateur d'état de sortie :

Lorsque la sortie est élevée, les lumières sont éteintes. Lorsque le niveau de sortie bas est activé. (S'il est couvert, il produira un niveau élevé ; sinon, il produira un niveau bas)
Équipé d'un trou de boulon fixe, facile à installer !
Utilisez un comparateur de tension large LM393
Spécification : </p >

Tension de fonctionnement (VDC) : 3,3 à 5

Comparateur : LM393

Sortie : Sortie de commutation numérique (0 et 1)

Longueur (mm ) : 32

Largeur (mm) : 14

Hauteur (mm) : 13

Poids (g) : 2

< p>< br />Spécification de câblage :

VCC Connectez l'alimentation positive 3,3 5 v
GND Connectez l'alimentation négative
DO Sortie de signal de commutation TTL :
AO Ce module ne fonctionne pas travail
Le forfait comprend :
1 x module de capteur de mesure de vitesse
