Module d'isolation optocoupleur 4 voies (OT3262)

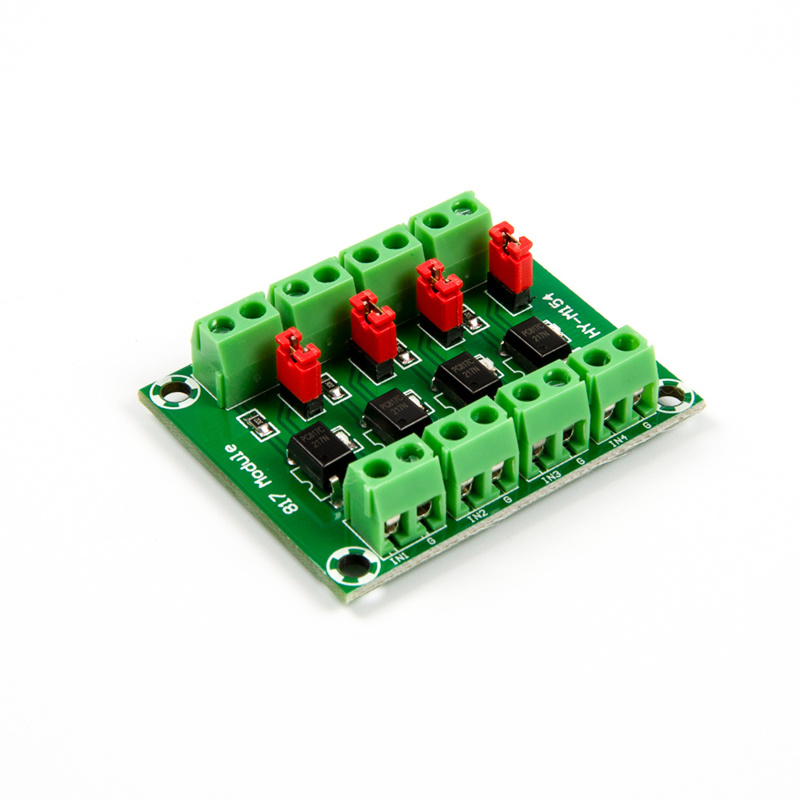

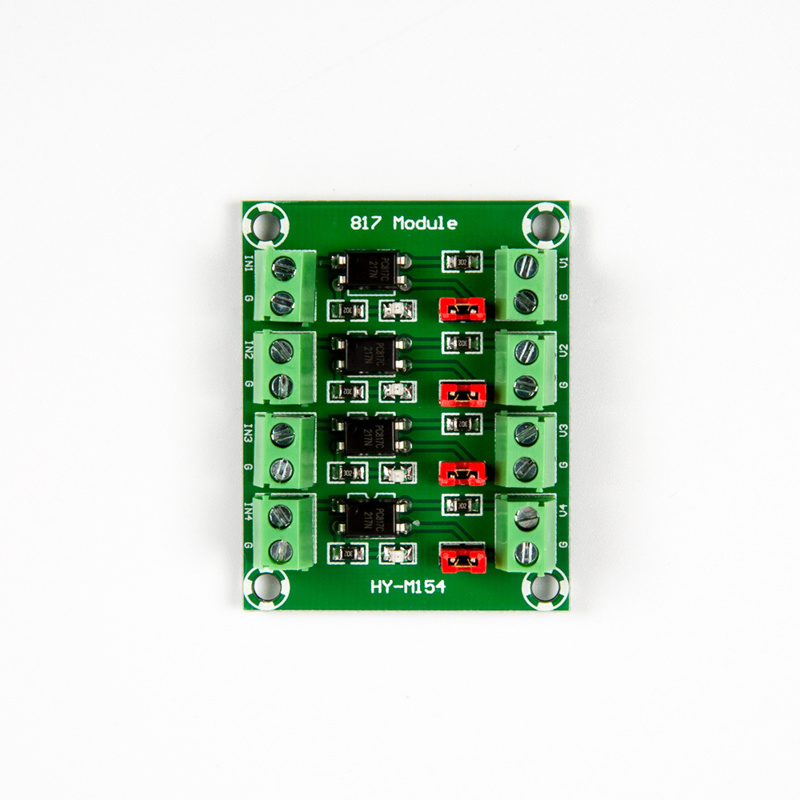

Cette carte optocoupleur est équipée de 4 optocoupleurs PC817X. Pour une explication du fonctionnement exact des optocoupleurs, nous vous recommandons de regarder la vidéo accompagnant ce produit (en anglais).

Le cavalier relie les plans min/GND les uns aux autres pour une masse commune. Pour obtenir une isolation complète, le cavalier doit donc être retiré.

Tension d'entrée (IN1-IN4) : 3,6-24 V
Tension de sortie (V1-V4) : 3,6-30V
Puissance maximale par sortie : 150 mW
Fréquence de découpage maximale : 4 kHz
Max 10mA

Dimensions
Longueur : 4,71 cm
Largeur : 3,8cm
Hauteur : 1,2cm
