Art: AA651EAN: 8720618489760
DescriptionLire plus

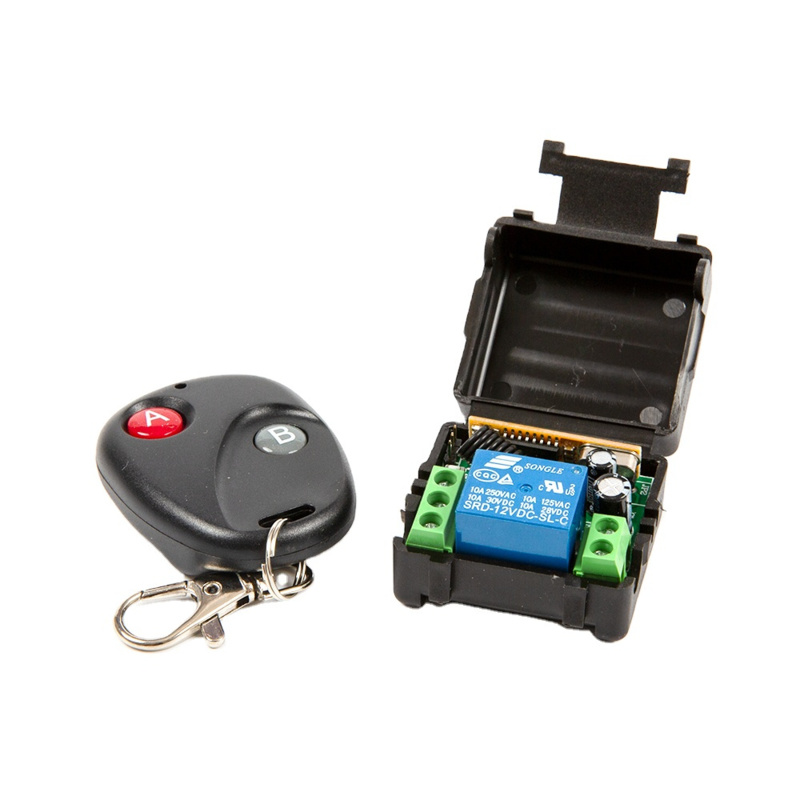

Module relais 1 canal avec télécommande RF. Composé d'un module récepteur relais et d'une télécommande à 2 boutons.
Les boutons sont programmables et peuvent être réglés en impulsion (tant que le bouton est enfoncé, le relais restera allumé), on/off ou verrouillage automatique (appuyer 1x est allumé et appuyer à nouveau est éteint) ou verrouillage (allumer avec un bouton et éteindre avec un autre).
- Tension de fonctionnement : 10-14 V ;
- Courant de fonctionnement : 40 mA (état de fonctionnement du relais)
- Courant de repos : 6 mA (état de relâchement du relais)
- Réception sans fil RF 433 Mhz
- Distance de transmission > ; 100 m (espace ouvert)
- Distance de réception : 80 m
- Mode de fonctionnement : impulsion, verrouillage automatique ou verrouillage
- Indication de fonctionnement : LED1 (indicateur d'alimentation)</li >
- li>Capacité de charge du relais : 250 V AC-10 A, 125 V AC-10 A ; 30 V-10 A ; 28 V-10 A
- Dimensions du relais : 35 x 32 x 17 mm
- Dimensions de la télécommande : 52 x 40 x 13 mm
- </ ul>
Appairer le module relais avec la télécommande
Appuyer une fois sur le bouton d'appairage de la carte relais. Appuyez ensuite sur le bouton de la télécommande à appairer.
REMARQUE : Le bouton d'appairage peut se trouver à un endroit différent sur le tableau, mais il n'y a toujours qu'un seul bouton d'appairage blanc.
Il est possible de 2 modules de relais peuvent être actionnés avec 1 télécommande.
Relais à impulsion ou momentané
Ichaque bouton de la télécommande peut être réglé comme commutateur d'impulsion. Appuyez sur le bouton et le relais s'allume et le bouton doit être maintenu enfoncé pour le maintenir allumé. Dès que le bouton est relâché, le relais s'éteint à nouveau.
Relais autobloquant
Chaque bouton de la télécommande peut être réglé comme interrupteur à verrouillage automatique. Appuyez sur le bouton et le relais s'enclenche. Appuyez à nouveau sur le bouton et le relais s'éteint à nouveau.
Relais de verrouillage
Chaque bouton de la télécommande peut être activé ou interrupteur d'arrêt. Appuyez sur le bouton 1 et le relais s'enclenche. Appuyez sur l'autre bouton et le relais s'éteint à nouveau.
Un cavalier peut être utilisé pour définir le fonctionnement du relais.
