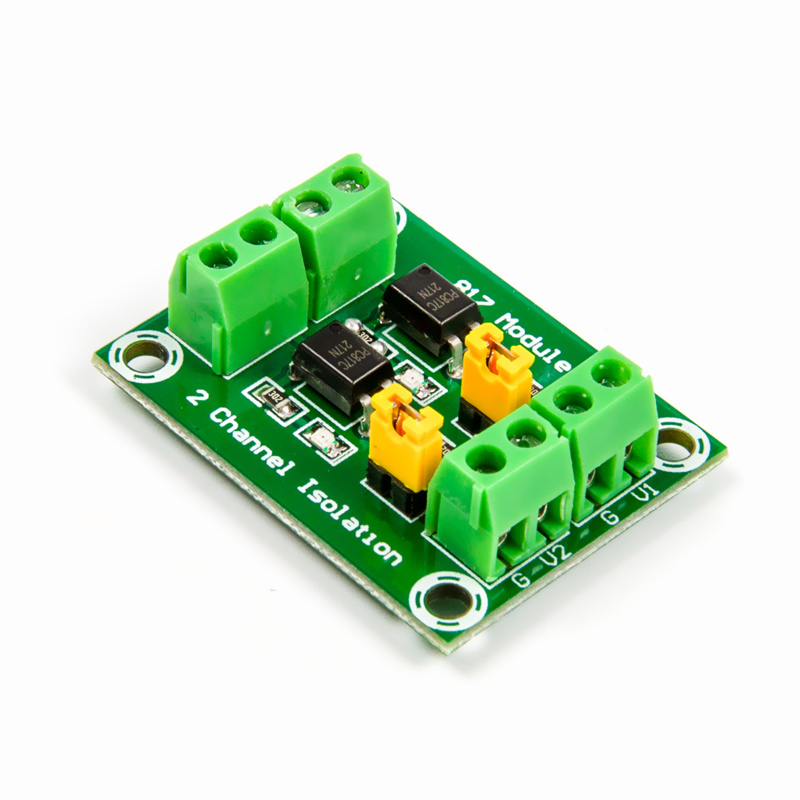

2-kanaals optocoupler isolatiemodule (OT3261)

Dit Optocoupler board is voorzien van 2 PC817X optocouplers. Voor een uitleg hoe optocouplers precies werken raden wij u aan om het filmpje bij dit product te bekijken (Engels).

Met de jumper worden de min/GND vlakken met elkaar verbonden voor een Common Ground. Om een volledige isolatie te krijgen dient de jumper dus verwijderd te worden.

Spanning ingang (IN1-IN2): 3.6-24V
Spanning uitgang (V1-V2): 3.6-30V
Maximaal vermogen per uitgang: 150mW
Maximale schakelfrequentie: 4kHz

Download hier de datasheet van de PC817X optocoupler

Afmetingen
Lengte: 3,78cm
Breedte: 2,82cm
Hoogte: 1,2cm
