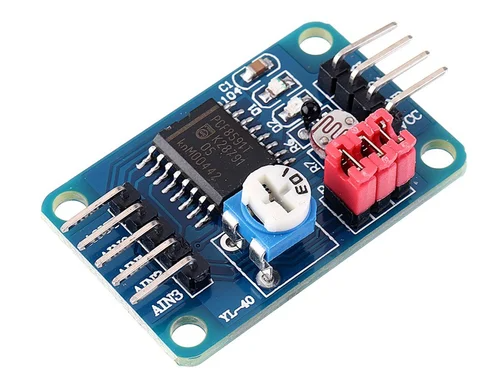

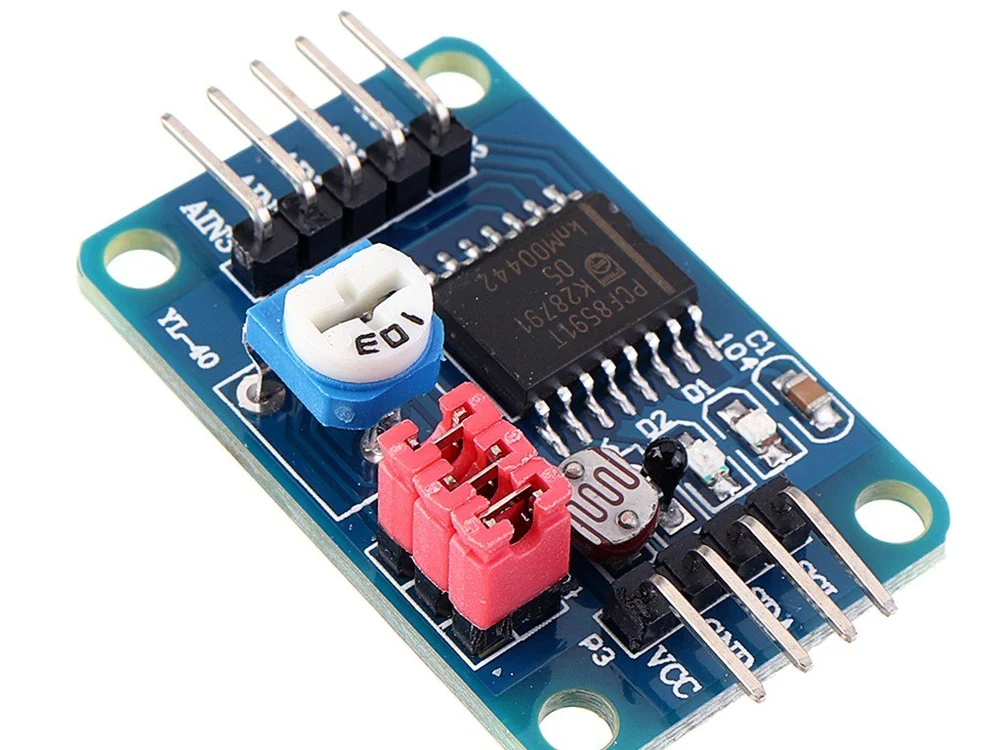

AD/DA converter module PCF8591 (OT8823)

Deze module beschikt over 4 analoge naar digitale (A/D) converters, 1 digitale naar analoge (D/A) converter en 3 ingebouwde sensoren: een lichtsensor, een temperatuursensor en een potentiometer. De sensoren worden aangesloten via de meegeleverde 2P jumpers. Als een ingebouwde sensor niet gebruikt wordt, kan de jumper verwijderd worden. Hierdoor kun je je eigen sensor aansluiten via een DuPont-kabel.

Het module wordt aangesloten op een microcontroller via een I2C-interface.

Specificaties:

• Ingangsspanning: 2,5-6V DC
• Chip: PCF8591
• 4x A/D converter (8-bit)
• 1x D/A converter (8-bit)
• Afmetingen (LxBxH): 45x23x12mm

Pinout:

• Vcc: Ingangsspanning
• GND: Aarde/min
• SDA: I2C-seriële data
• SCL: I2C-seriële klok
• AOUT: Analoog uitgang
• AIN0: Analoog ingang 0 van de PCF8591
• AIN1: Analoog ingang 1 van de PCF8591
• AIN2: Analoog ingang 2 van de PCF8591
• AIN3: Analoog ingang 3 van de PCF8591
• INPUT0: Uitgang van de potentiometer
• INPUT1: Uitgang van de lichtsensor
• INPUT2: Uitgang van de temperatuursensor
