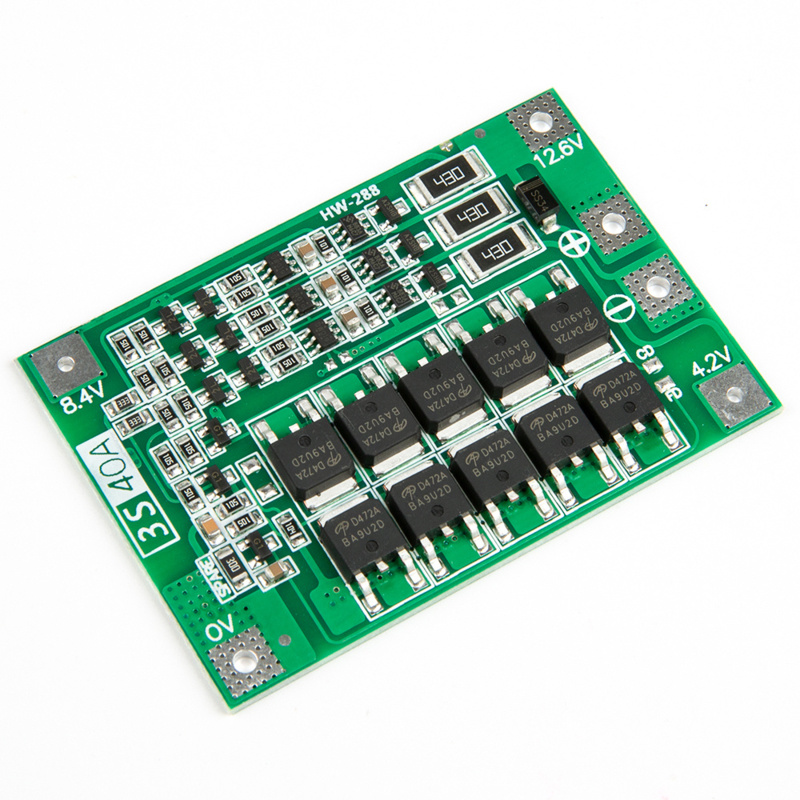

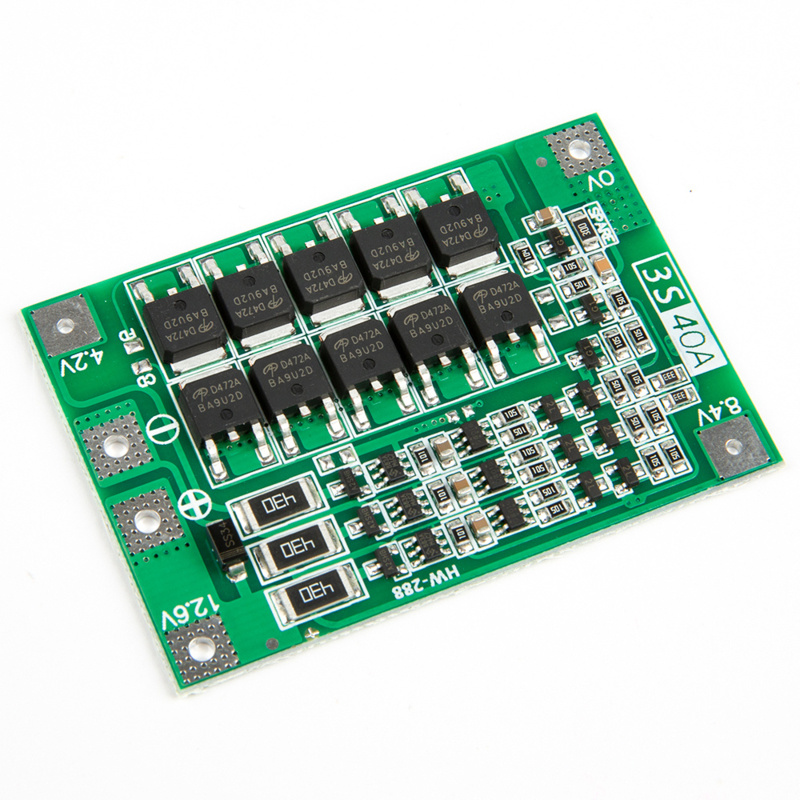

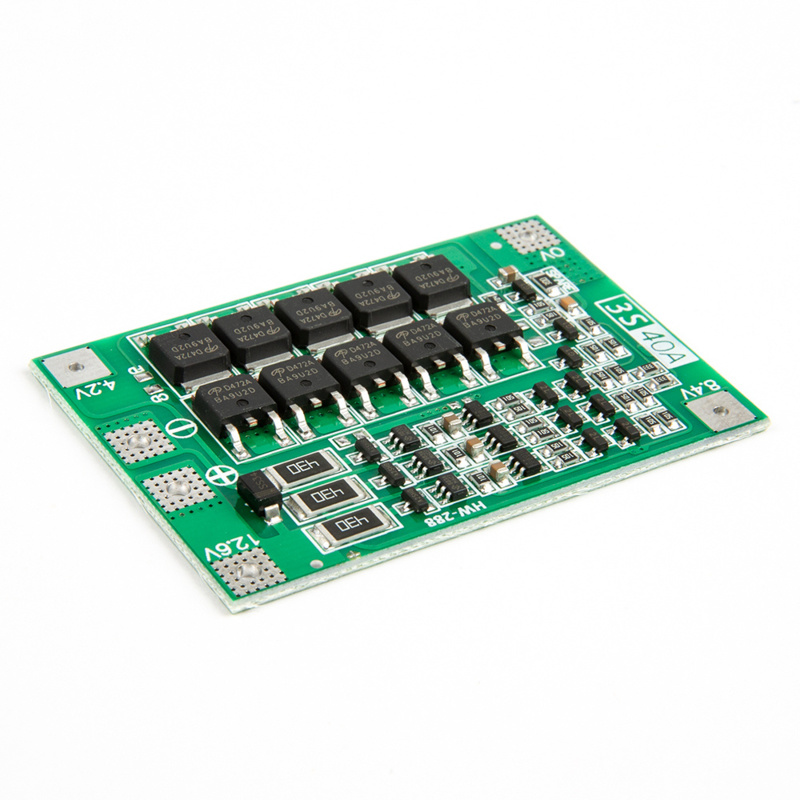

BMS 3S Protectiecircuit met balanseer functie (OT3568)

Een Battery Management System (BMS) voor een 3S batterijpakket. Met dit circuit maak je veilig een batterijpakket van 3 series Li-ion/Li-Po batterijen (cellen). Het circuit beschermt het batterijpakket tegen kortsluiting, te hoge spanning en te lage spanning. Daarnaast zorgt het circuit dat de batterijen gelijkmatig worden opgeladen (balans functie).

Specificaties:

Laadspanning: 12.6V
Maximale laadstroom: 25A*
Maximale continue ontlaadstroom: 25A*
Kortsluiting protectie: 45 ± 5A
Overladen protectie spanning (per cell/batterij): 4.28 ± 0.05V
Ontladen protectie spanning (per cell/batterij): 2.55 ± 0.08V
Balans functie: Ja
Afmetingen: 56x45x2.6mm
*Let op: Dit zijn de maxima van het BMS circuit. Aangesloten batterijen kunnen deze stroom mogelijk niet aan!

Pin beschrijving (Zie de afbeeldingen voor het aansluitschema):

B-: Min cell/batterij 1
B1: Plus cell/batterij 1, min cell/batterij 2
B2: Plus cell/batterij 2, min cell/batterij 3
B+: Plus cell/batterij 3
P+: Plus uitgang batterijpakket
P-: Min uitgang batterijpakket
Gebruik de P+ en P- aansluitingen om het batterijpakket op te laden, en te ontladen.

Let op: Het maken van een Li-ion/Li-Po batterijpakket vereist kennis van zaken. Maak het pakket alleen indien je weet wat je aan het doen bent. Het verkeerd aansluiten van de batterijen en het BMS circuit kan ervoor zorgen dat de batterijen in brand vliegen, of zelfs ontploffen.

Afmetingen
Lengte: 6cm
Breedte: 4,1cm
Hoogte: 0,31cm
