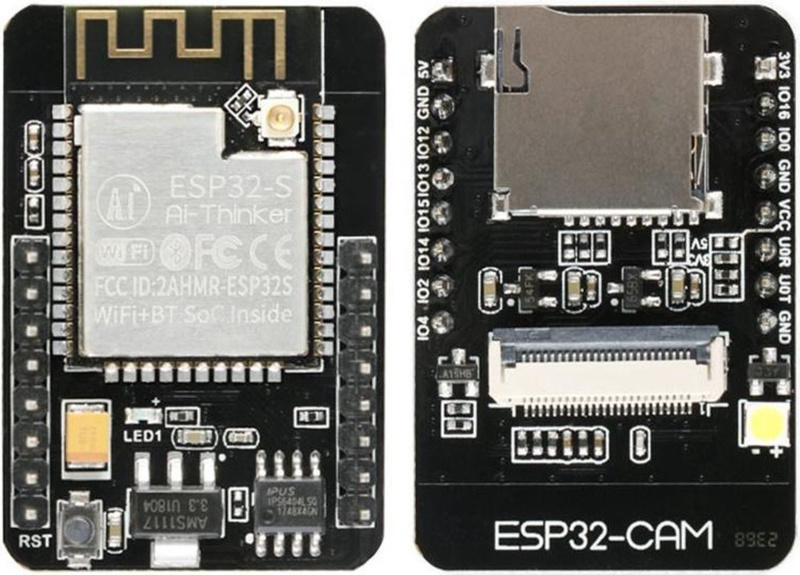

ESP32-CAM development board met Camera, WiFi en Bluetooth (OT103-B53)

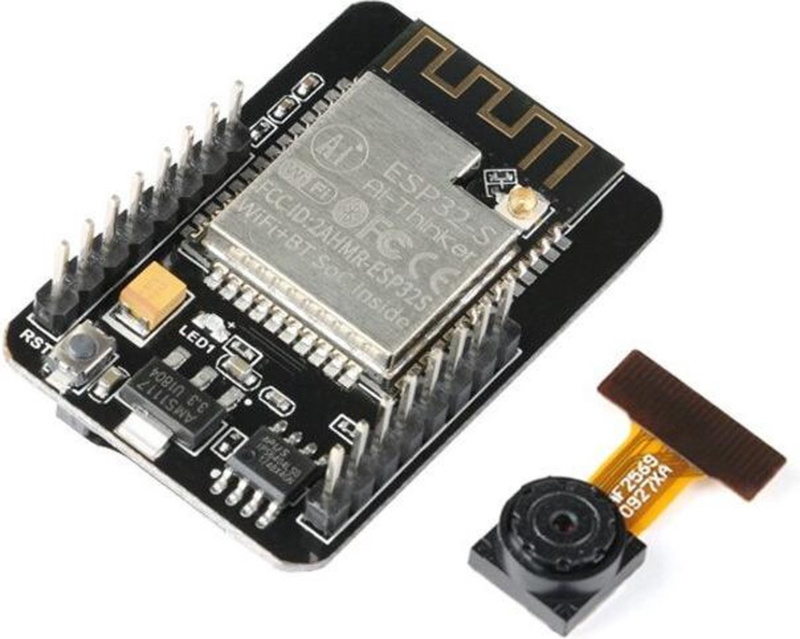

Een volwaardige ESP32 met een camera module en Micro SD kaartslot.

De OV2640 camera module bevat een 1/4 inch CMOS UXGA (1632 x 1232 pixels) beeldsensor. Hij is zeer klein van formaat en heeft een lage werkspanning van 1.7 tot 3.3V.

Kenmerken:

• Ultra-kleine 802.11b/g/n Wifi + BT/BLE SoC module
• Low-power dual-core 32-bit CPU voor toepassing processors
• Tot 240 MHz, tot 600 DMIPS
• Ingebouwde 520 KB SRAM, externe 4 M PSRAM
• Ondersteunt interfaces zoals UART/SPI/I2C/PWM/ADC/DAC
• Ondersteuning OV2640 en OV7670 camera met ingebouwde flash
• Ondersteuning beeld WiFI uploaden
• Ondersteuning tf-kaart
• Ondersteuning meerdere slaapstand
• Embedded Lwip en FreeRTOS
• Ondersteuning STA/AP/STA + AP werkmodus
• Ondersteuning Smart Config/AirKiss een klik distributie netwerk
• Ondersteuning voor seriële lokale upgrade en remote firmware upgrade (FOTA)

LET OP, deze module beschikt niet over een USB aansluiting. Een aparte seriele USB module (FT232RL) is nodig om hem te kunnen programmeren.

ESP32-CAM installeren in Arduino IDE
Standaard kent de Arduino IDE software de ESP32 board niet. Om de ESP32-CAM in de Arduino IDE te kunnen programmeren dient deze eerste te worden geinstalleerd in Arduino IDE. Volg de volgende stappen:

1. Ga in Arduino IDE naar BESTAND en dan naar VOORKEUREN.
2. Vul bij MEER BOARD MANAGER URLS de volgende URL in: https://dl.espressif.com/dl/package_esp32_index.json
3. Ga nu naar HULPMIDDELEN, BOARD en BOARD BEHEER
4. Zoek op ESP32 en installeer ESP32 by Espressif Systems
5. Kies in de lijst bij HULPMIDDELEN, BOARD voor de "AI Thinker ESP32-CAM"

That's it, nu kun je met de ESP32-CAM aan de slag.

Bekijk ook het Youtube filmpje dat we hebben toegevoegd met de stap-voor-stap uitleg in het Engels.

FT232RL aansluiten op de ESP32-CAM
Om de FT232RL aan te sluiten op de ESP32-CAM kunt u het volgende schema gebruiken:

Krijg je de melding A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

Belangrijk: GPIO 0 moet verbonden worden met GND zodat de code kan worden geupload.
