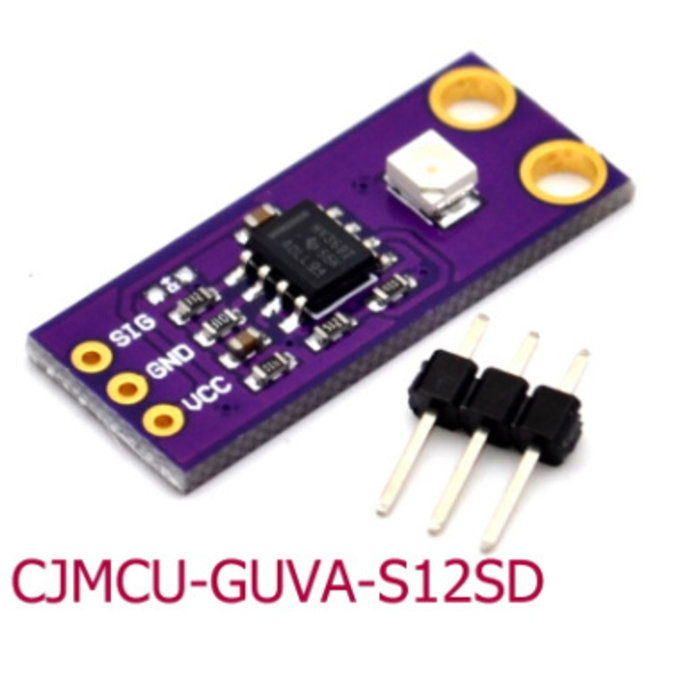

GUVA-S12SD UV Sensor Module (OT3549)

Analoge UV-licht-naar-spanningsomvormer voor het meten van de intensiteit van UV-licht.

De GUVA-S12SD UV-sensormodule wordt gebruikt voor het detecteren van de intensiteit van ultraviolette straling. Deze module heeft een analoge uitgang die verandert met de intensiteit van UV-licht.

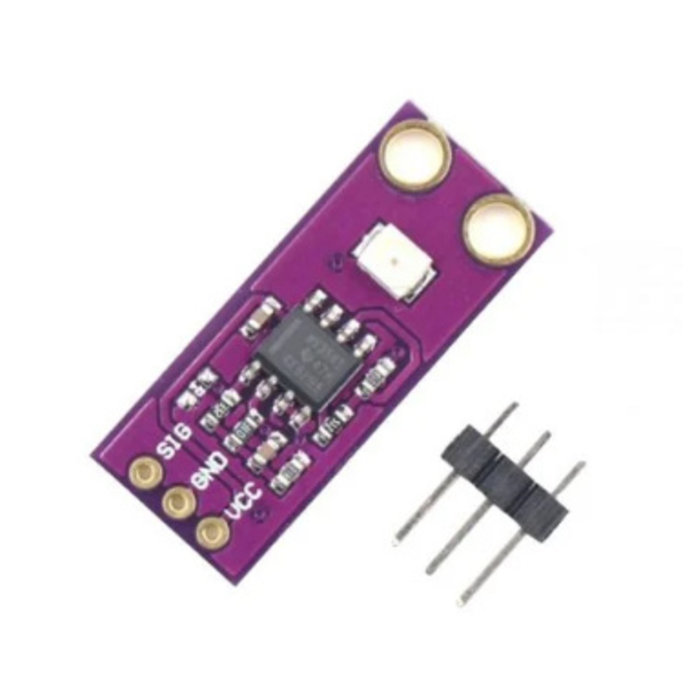

PAKKET BESTAAT UIT:

• GUVA-S12SD UV-lichtsensormodule
• 3-pins mannelijke kop

BELANGRIJKSTE KENMERKEN:

• Detecteert UV-licht in het bereik van 240nm – 370nm
• Analoge uitgangsspanning evenredig met de UV-index van UV-licht dat op de detector valt
• 3.3 en 5V compatibel
• De GUVA-S12SD is een echte UV-detector die alleen licht detecteert van 240 nm tot 370 nm, het UV-B- en het grootste deel van het UV-A-spectrum. Het pikt ook de bovenkant van de UV-C.GUVA-S12SD Responsivity Graph op

De UVC golflengten worden gebruikt in blacklights, zonnebanken, reptielen UV-stralers, kiemdodende sterilisatoren en soortgelijke toepassingen. Deze module kan worden gebruikt om de werking van die apparaten te bewaken.

Het kan ook worden gebruikt om de UV-index te meten, die een schaal biedt om te bepalen hoe intens de UV-zon is en dus welke beschermende maatregelen moeten worden genomen.

De UV-indexschaal wordt gepubliceerd door de EPA en is bedoeld om mensen advies te geven over blootstelling aan de zon en welke beschermende maatregelen ze moeten nemen om schade door de zon tot een minimum te beperken.

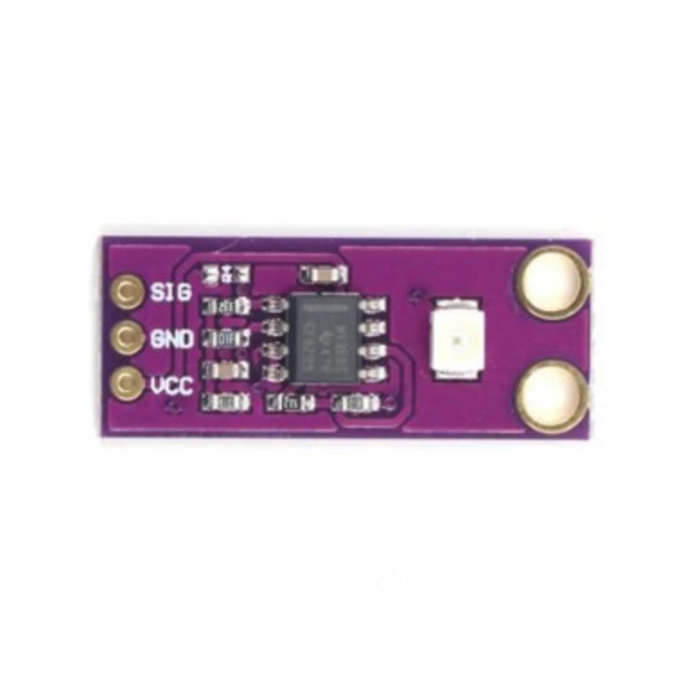

SIG of SIO = Signaaluitgang – Aansluiten op MCU analoge ingang
GND = aarde
VCC = 2,7V tot 5,5V. Maak verbinding met Vcc van de MCU (meestal 3,3 of 5V)
Module montage
De module wordt geleverd met de mannelijke kopstrip los. De header kan aan de boven- of onderkant van de module worden gesoldeerd, afhankelijk van het geplande gebruik, of er kunnen draden worden gebruikt om de verbindingen te maken.

Voor breadboard-gebruik plaatsen we de headers onderaan. Solderen is het gemakkelijkst als de header in een soldeerloze breadboard wordt gestoken om deze tijdens het soldeerproces op zijn plaats te houden.

Hoe werkt de GUVA-S12SD UV Sensor Module

De module bevat een LM358 dual opamp die de huidige output van de sensor omzet in een spanning en vervolgens die output versterkt zodat deze kan worden gelezen door de analoge input op een MCU voor het nemen van UV-metingen.

De opamp van de eerste trap geeft een spanning af die evenredig is met de fotostroom van 4,3 * sensor in µA. Als de fotostroom 0,1 µA (0,09 mW/cm^2) is, dan is de output 0,43 V

Dit voedt een tweede trap op-amp met een extra versterking van 6,1x. In dit voorbeeld is de uiteindelijke output 0,43V x 6,1 = 2,62V.

Zoals geconfigureerd, is de module vooral handig voor het meten van matige tot matig hoge UV-lichtniveaus of als de sensor achter een filter met neutrale dichtheid wordt geplaatst om het percentage UV dat op de sensor valt te verminderen.

Als het gewenst is om zeer hoge UV-niveaus te meten, kan de tweede amplificatiestap worden omzeild. Dit kan worden bereikt door de 5,1K-weerstand "512" kort te sluiten en de 1K-weerstand rechts ervan te verwijderen met de markering "01B" of "102". Dit verandert de versterking van de uitgangsversterker in x1 waardoor deze effectief uit het circuit wordt gehaald. Met die wijziging wordt de UV-index vervolgens berekend door de output met 10 te vermenigvuldigen.

Let op: vanaf 6/2021 passen we deze module aan en wordt deze nu geleverd met een 1M feedbackweerstand op de eerste trap, zoals hierboven vermeld. Vóór die datum was de feedbackweerstand 10M. 10M weerstanden zijn gemarkeerd met 01F, 1M weerstanden zijn gemarkeerd met 01E. Met een 10M feedbackweerstand is de eerste trap 43 * sensorfotostroom in µA. Als de fotostroom 0,1 µA (0,09 mW/cm^2) is, dan is de output 4,3 V.
