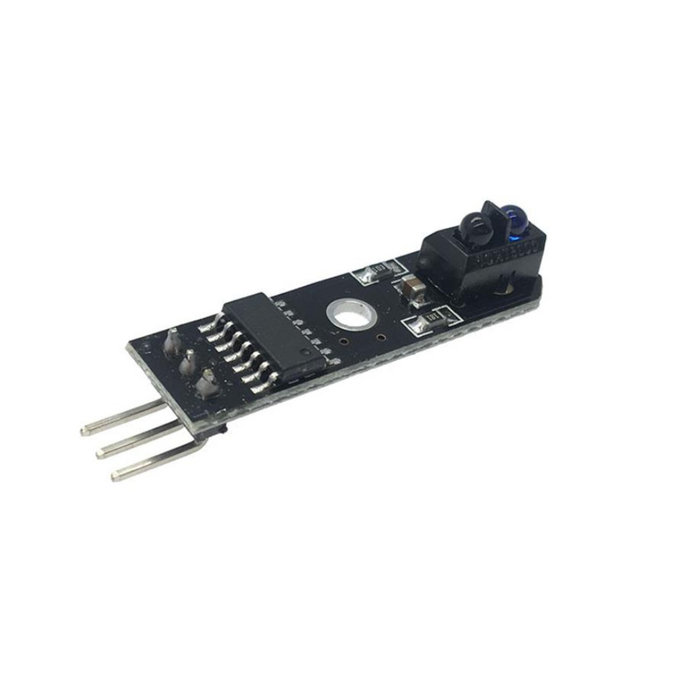

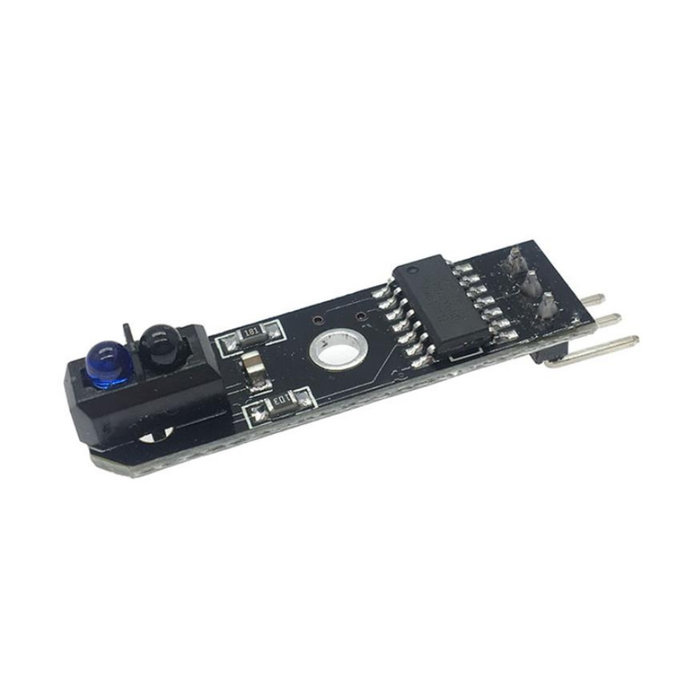

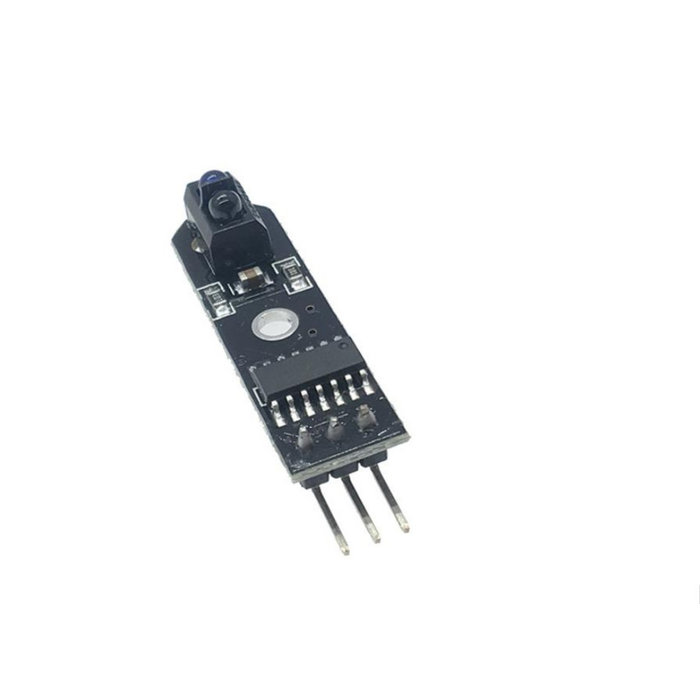

TCRT5000 1-kanaals IR Infrarood Sensor Module voor het Volgen van Lijnen (OT3691)

Deze Line Tracking Module is een infrarood afstandssensor die meestal gebruikt wordt voor robotica zoals een lijn volgende robot. Geschikt voor onder andere Arduino, ESP8266 en ESP32

Een voorbeeld project vind je hier

De TCRT5000 IR-tracksensor is in essentie een IR-led en een IR-detector.

De IR-emissiebuis van de TCRT5000-sensor straalt constant infrarood licht uit. Omdat het zwart licht absorbeert, is het gereflecteerde licht minder wanneer de IR-emissiebuis op een zwart oppervlak schijnt, en dus worden er minder IR-stralen door de ontvangende buis ontvangen.

Dit geeft aan dat de weerstand groot is; dan geeft de comparator een hoge output en gaat de indicatie-LED uit.

Wanneer het op een wit oppervlak schijnt, wordt het gereflecteerde licht meer. De weerstand van de ontvangende buis is dan lager, daarmee de comparator-uitgangen laag en de indicator-LED gaat branden.

Productgebruik:

• power meter pulse data sampling;
• faxmachine papiermachine papierdetectie;
• barrièredetectie;
• zwart-witte lijndetectie;

Productomschrijving:

• TCRT5000 infrarood reflectie sensor;
• detectie van reflectieafstand: 1 mm ~ 25 mm van toepassing;
• de werkspanning: 5V
• de output vorm: digitale signalen (0 en 1)
• met een vast boutgat, eenvoudig te installeren;
• kleine printplaatafmetingen: 3,5 cm x 1 cm;
• enig gewicht: 4.5g

Bedrading:

1. VCC: voeding positief (5V)
2. GND: de negatieve voeding
3. OUT: hoog/laag schakelsignaal (digitale signalen 0 en 1)
