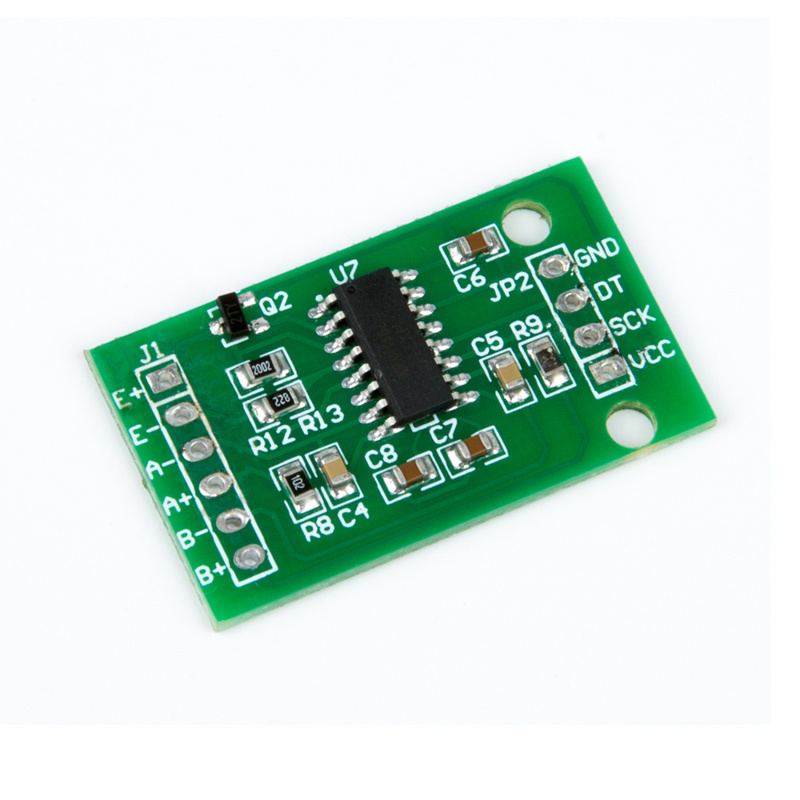

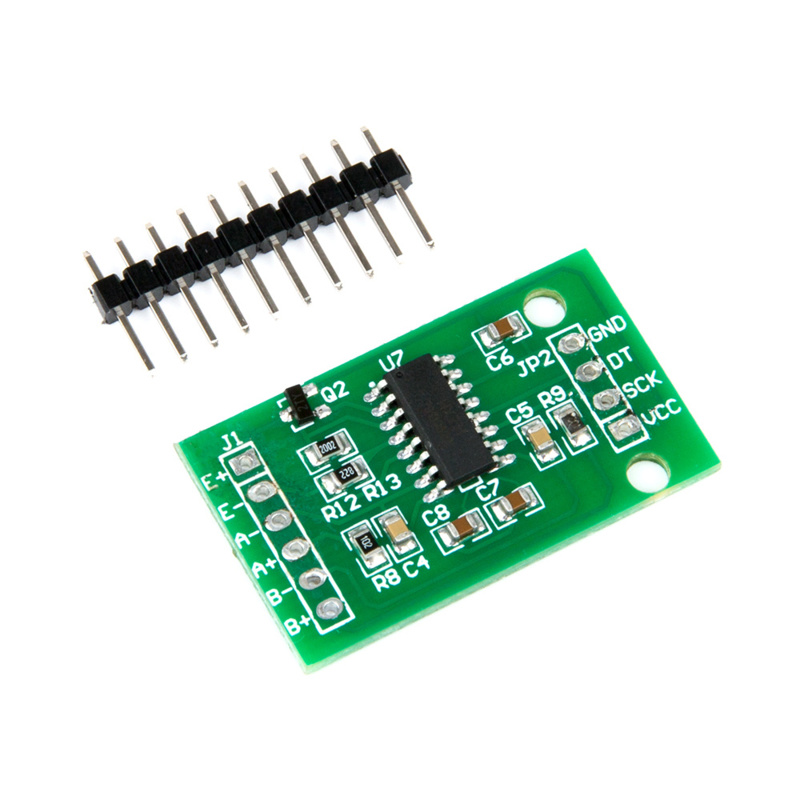

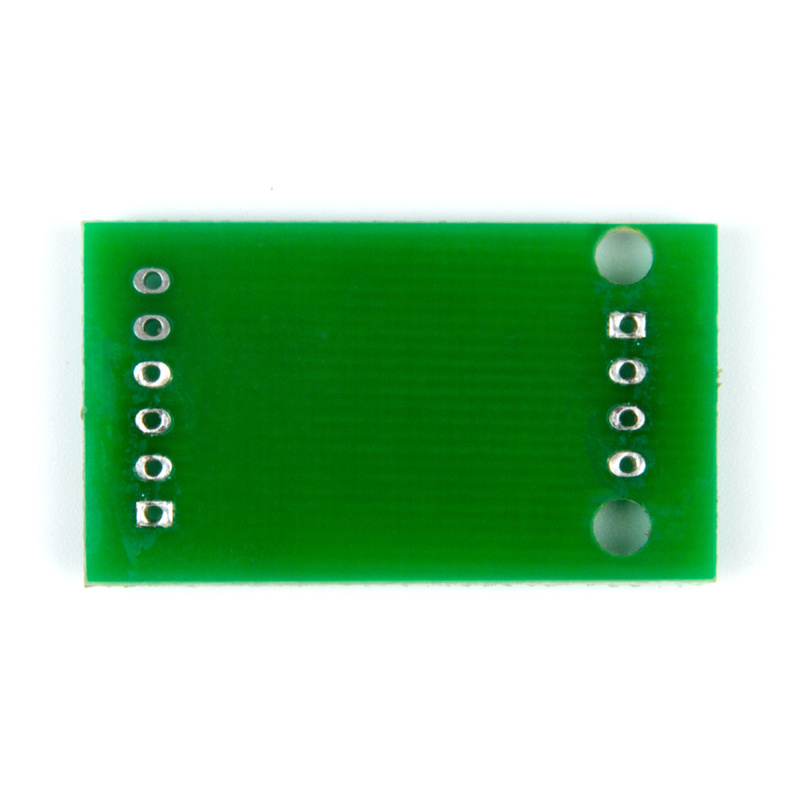

HX711 Weegcel Versterker Module (OT3331)

De module gebruikt de HX711 als controller, een 24-bit S/D converter chip welke speciaal voor digitale weegschalen is ontworpen. Bij deze module horen een of twee gewicht sensoren, welke een variabele weerstand doorgeven afhankelijk van het gewicht.

Met de HX711 Load Cell versterker kun je op een eenvoudige manier gewichtssensoren uitlezen om het gewicht te bepalen. Aangezien het verschilsignaal van een gewichtssensor zeer klein is kun je deze niet direct op een Arduino aansluiten, en moet je dus gebruik maken van deze versterker.

De HX711 module is voorzien van een 24-bits ADC waardoor deze dus de kleinste verschillen in gewicht kan detecteren. Met behulp van kalibratie gewichten zou je dus een zéér accurate weegschaal kunnen maken.

• Werkspanning: 5V
• Stroomverbruik: ca. 1.6mA (actief), < 1 uA (slaapstand)
• ADC Resolutie: 24 bit
• Aantal load cellen: 2 stuks (4-draads) of 4 stuks (3-draads)
• Afmetingen: 33.50 x 20.30 x 3.00 mm
• Gewicht: 2.2 gram

De HX711 datasheet kunt u hier downloaden
