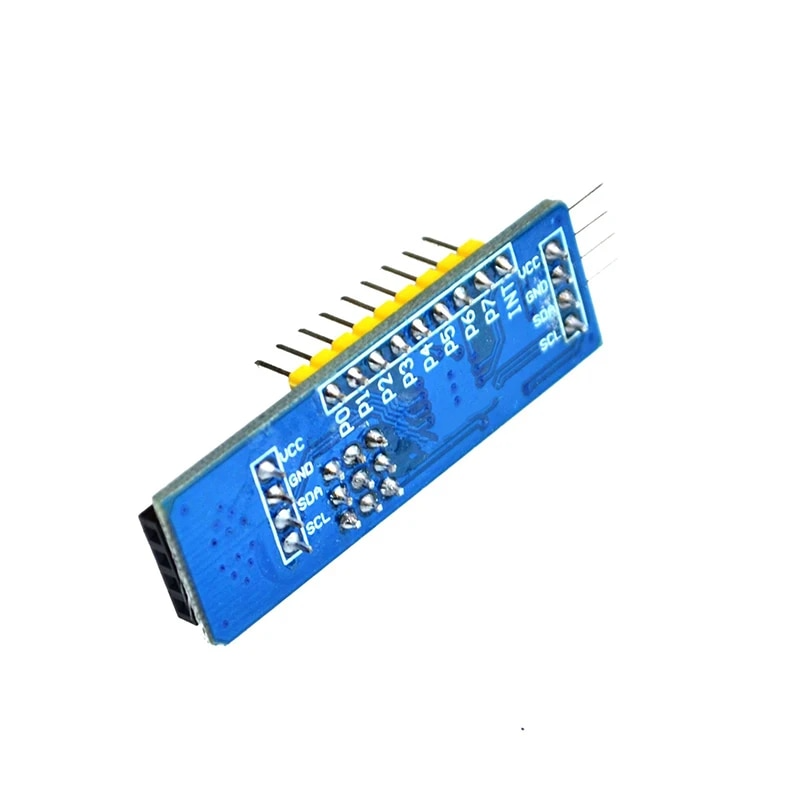

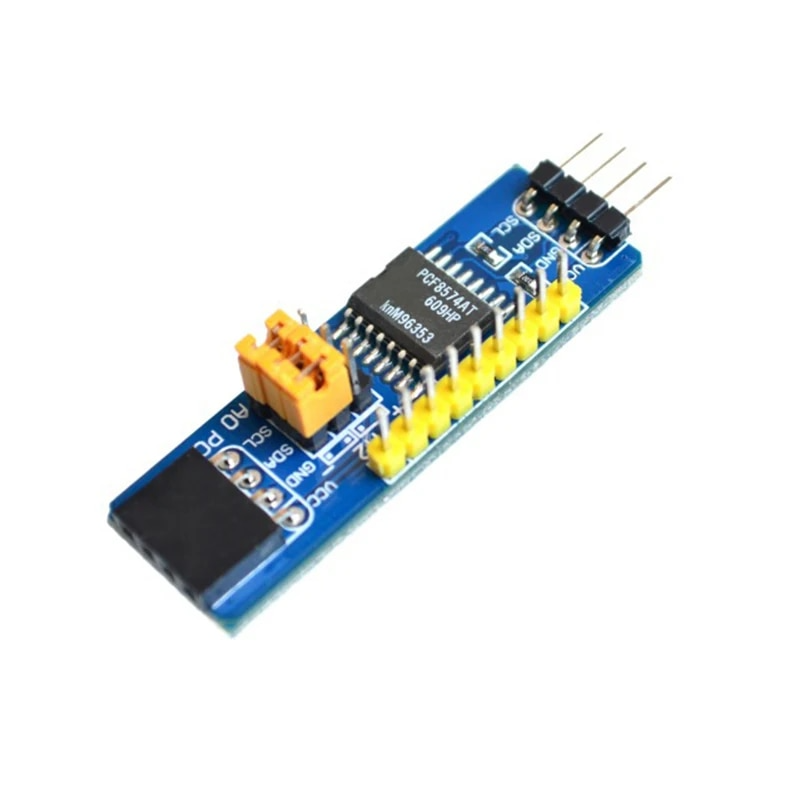

I2C naar IO uitbreidingsmodule PCF8574 (OT8980)

Ontdek de veelzijdigheid van de PCF8574 I2C-naar-IO-uitbreidingsmodule en breid de mogelijkheden van uw projecten uit zonder beperkt te zijn door het aantal beschikbare pinnen. Perfect voor een breed scala aan toepassingen:

• Membraan Keypad: Vereenvoudig de aansluiting van uw keypad en lees elke toets af via de I2C-bus, waardoor u kostbare IO-pinnen bespaart.
• LCD Displays: Transformeer displays met veel pinnen, zoals 16x2 of 20x4 karakterschermen, voor besturing met slechts twee I2C-pinnen.
• Digitale Sensoren: Sluit digitale sensoren met een eenvoudige output aan op de PCF8574 en communiceer via I2C, wat de noodzaak voor meerdere digitale IO-pinnen elimineert.
• LEDs en LED-strips: Beheer de aan/uit-status van LEDs efficiënt via I2C, ideaal voor statusindicatoren of eenvoudige visuele displays.
• Knoppen en Schakelaars: Integreer meerdere inputelementen moeiteloos in uw project, allemaal gelezen via een enkele I2C-bus, voor een opgeruimde en efficiënte setup.
• Relaisborden: Stuur machtscircuits of andere apparaten aan met behulp van de PCF8574, en vereenvoudig uw bedradingsschema's aanzienlijk.

De PCF8574 module opent de deur naar een wereld van mogelijkheden, waardoor u complexe projecten kunt realiseren zonder de beperkingen van het aantal IO-pinnen. Geschikt voor zowel hobbyisten als professionals die hun projecten naar een hoger niveau willen tillen.

Kenmerken:

• Spanning: 2.5 tot 6V DC
• Met jumpers kunt u het I2C-adres instellen naar wens
• Biedt 8 extra pinnen per module, die zowel als invoer- als uitvoerpin kunnen functioneren
• Ingebouwde pull-up weerstanden voor de I2C-bus
• Mogelijkheid om tot 8 modules te verbinden voor een uitbreiding van pinnen
• De module gebruikt de PCF8574(T) of PCF8574A(T) chip; de "A" variant heeft een afwijkend I2C-adres

LET OP voor uitgangssignalen die meer dan 10μA vereisen, is een externe pull-up weerstand noodzakelijk. Uitgangssignalen beneden deze drempel behoeven geen extra weerstand en kunnen tot 25mA leveren, zoals uitgelegd in de datasheets secties 10.1 en 13.

Meerdere modules gebruiken
Het koppelen van meer dan drie modules kan leiden tot een onvoldoende hoge I2C pull-up weerstand (lager dan 333Ω), wat de I2C-poort van de microcontroller overbelast. We adviseren in zo'n geval de pull-up weerstanden van de extra modules te verwijderen, zodat slechts drie modules van deze weerstanden zijn voorzien. Deze weerstanden zijn te herkennen aan hun markering met de code 102 of 1001.
