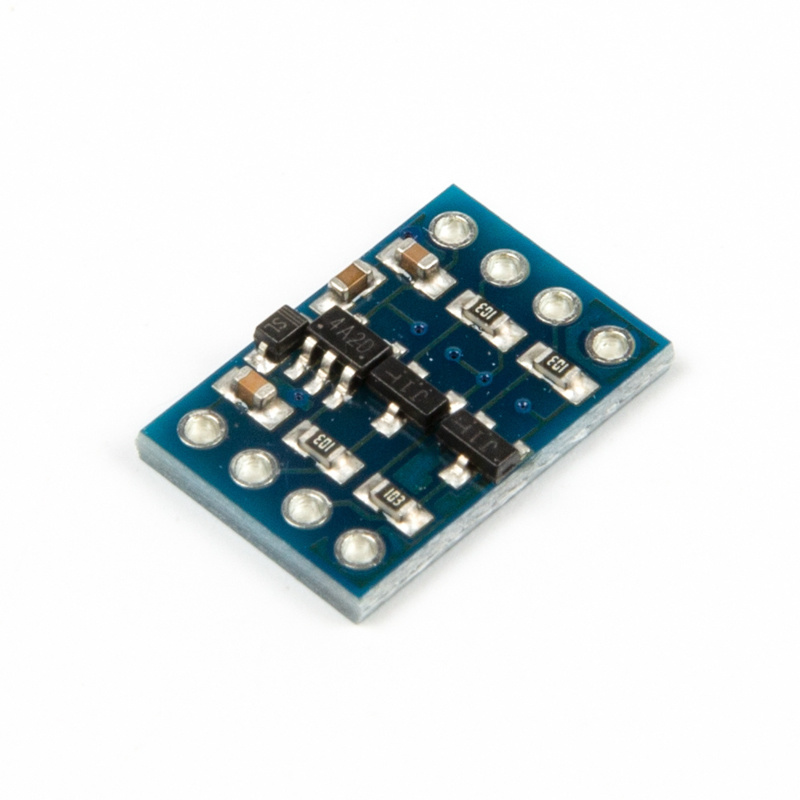

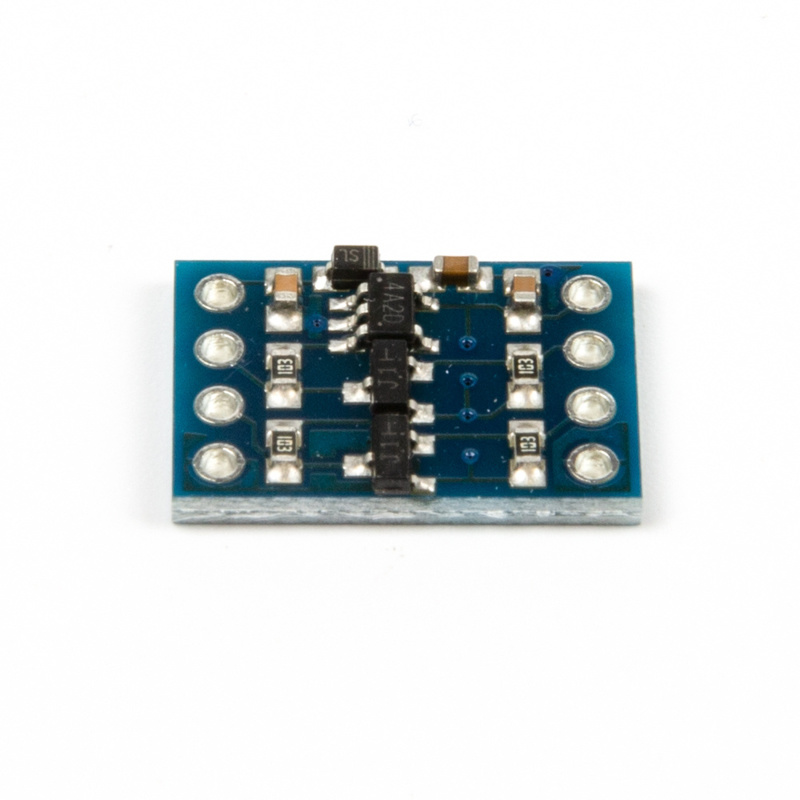

I2C-UART Bi-Directionele Logic Level Converter 5V-3.3V 2-kanaals (ot8520)

Sommige modules werken met 3.3V I2C of UART, dan kan deze module de spanning omzetten indien je systeem met 5V werkt.(bijv. je 5V Arduino)

Daarbij zit er een spanningsregelaar ingebouwd die 5V naar 3.3V omzet tot 100mA, ook handig als je een module moet voeden met 3.3V die geen ingebouwde spanningsregelaar heeft.

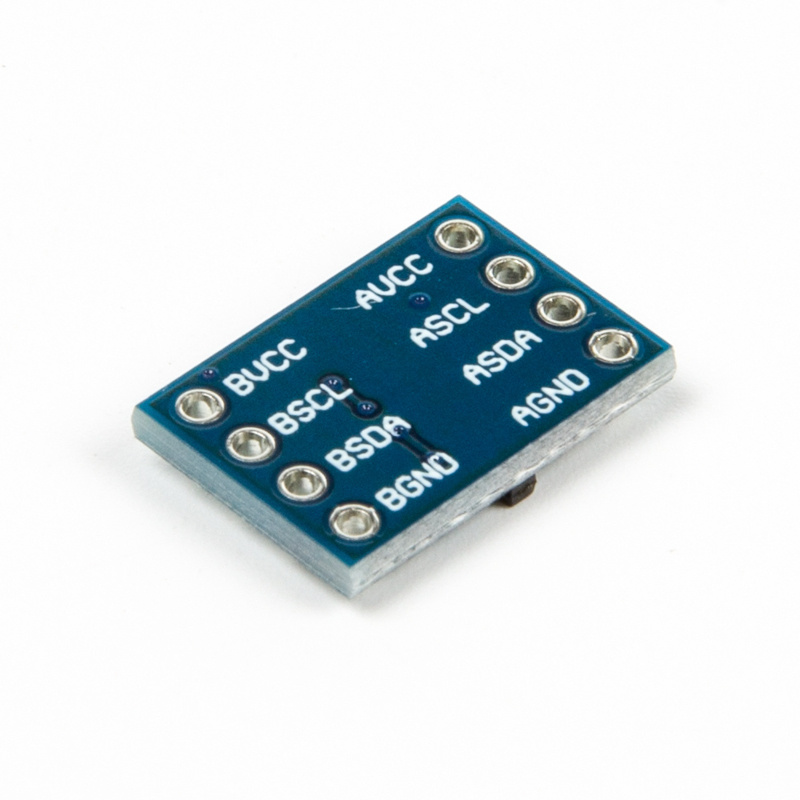

De pinnen staan aan de onderkant vermeld:

AVCC aansluiten op 5V
ASCL aansluiten op SCL/TX pin van 5V systeem
ASDA aansluiten op SDA/RX pin van 5V systeem
AGND aansluiten op GND van 5V systeem

BVCC aansluiten op 3.3V van systeem
BSCL aansluiten op SCL/RX pin van 3.3V systeem
BSDA aansluiten op SDA/TX pin van 3.3V systeem
BGND aansluiten op GND van 3.3V systeem

Deze module is in principe alleen geschikt om van 5V naar 3.3V te gaan. De spanningsregelaar kan namelijk alleen 5V naar 3.3V omzetten.
Indien je systeem 3.3V is en je een 5V module wilt aansluiten moet je het als volgt aansluiten:

AVCC aansluiten op 5V (5V voedingslijn)
ASCL aansluiten op SCL/TX pin van 5V systeem
ASDA aansluiten op SDA/RX pin van 5V systeem
AGND aansluiten op GND van 5V systeem

BVCC niet aansluiten
BSCL aansluiten op SCL/RX pin van 3.3V systeem
BSDA aansluiten op SDA/TX pin van 3.3V systeem
BGND aansluiten op GND van 3.3V systeem

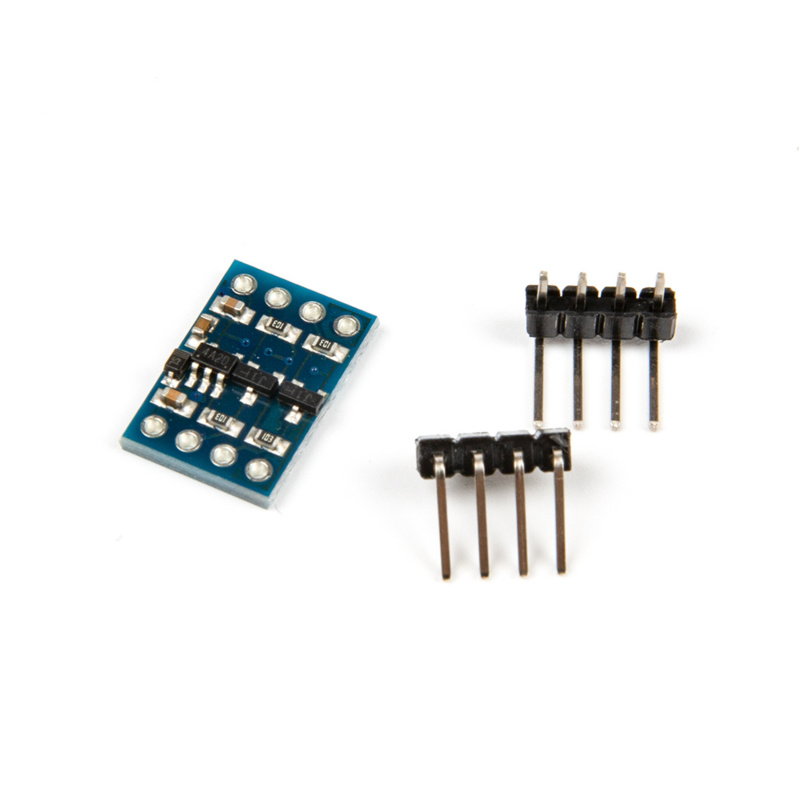

Let op: De pin headers voor deze module zijn nog niet gesoldeerd. Indien u de headers wilt gebruiken moeten deze zelf gesoldeerd worden.
