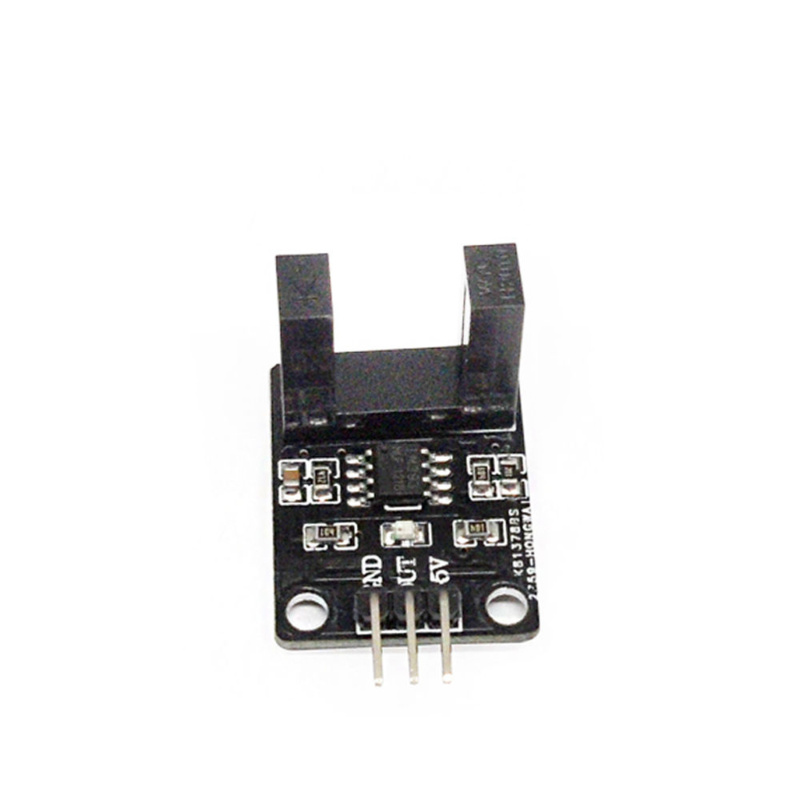

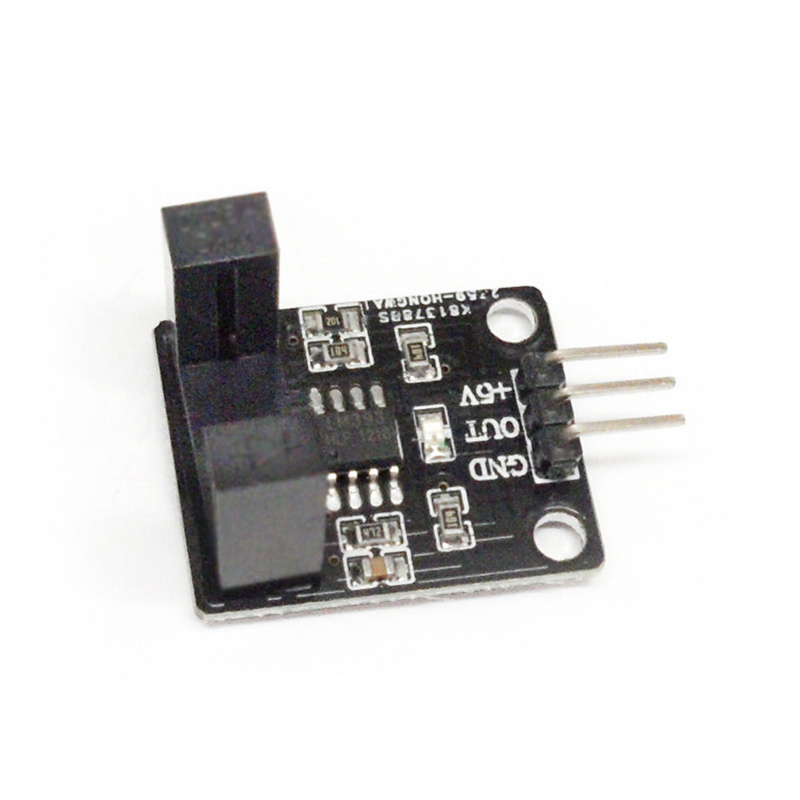

Lichtsluis Sensor Module - 10mm (OT3684)

De FC-33 Lichtsluis Sensor Module is een sensor die wordt gebruikt om de aanwezigheid van objecten te detecteren door middel van een lichtstraal. De sensor bestaat uit een zender- en ontvangermodule die elk zijn uitgerust met een LED en een fototransistor.

De zendermodule stuurt een lichtstraal uit, terwijl de ontvangermodule het licht detecteert dat door het object wordt weerkaatst. Wanneer er geen object aanwezig is, wordt de lichtstraal rechtstreeks op de ontvangermodule gericht en blijft de uitgang inactief. Maar wanneer een object aanwezig is en de lichtstraal onderbreekt, wordt de uitgang van de sensor geactiveerd.

Deze module wordt bijvoorbeeld gebruikt om de rotatiesnelheid te meten met een schijf met gleufjes erin. Maar ook op een 3D printer als eindstop sensor.

Detectiegedeelte is 10mm breed.

De module heeft 3 pinnen die vermeld staan op de module:
- VCC (3.3V tot 5V)
- GND (aarde/min/ground)
- OUT (geeft aan of de lichtsluis open of dicht is)

Stroomverbruik: ca. 15mA
