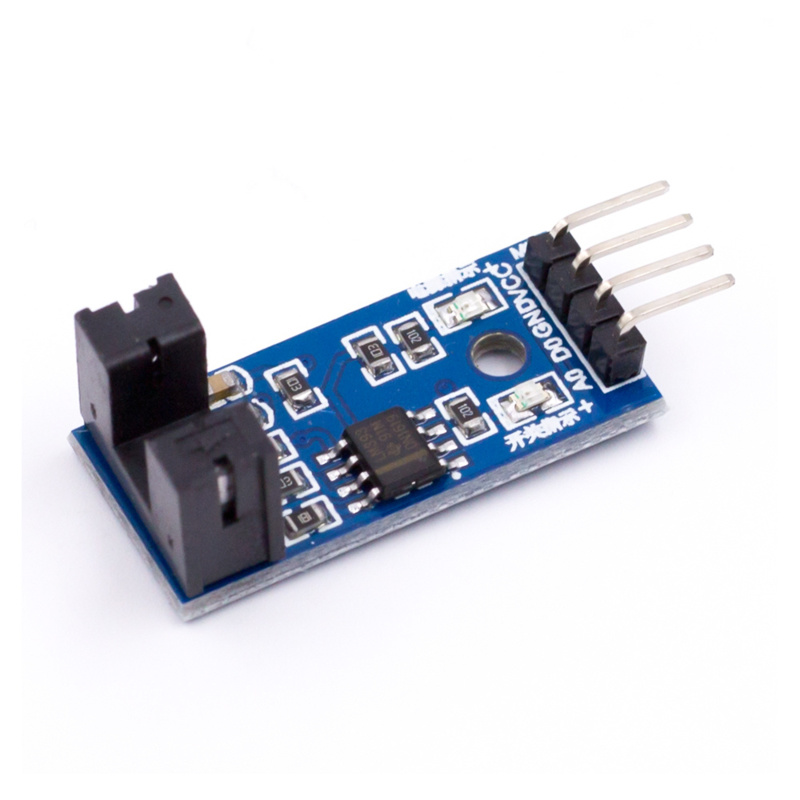

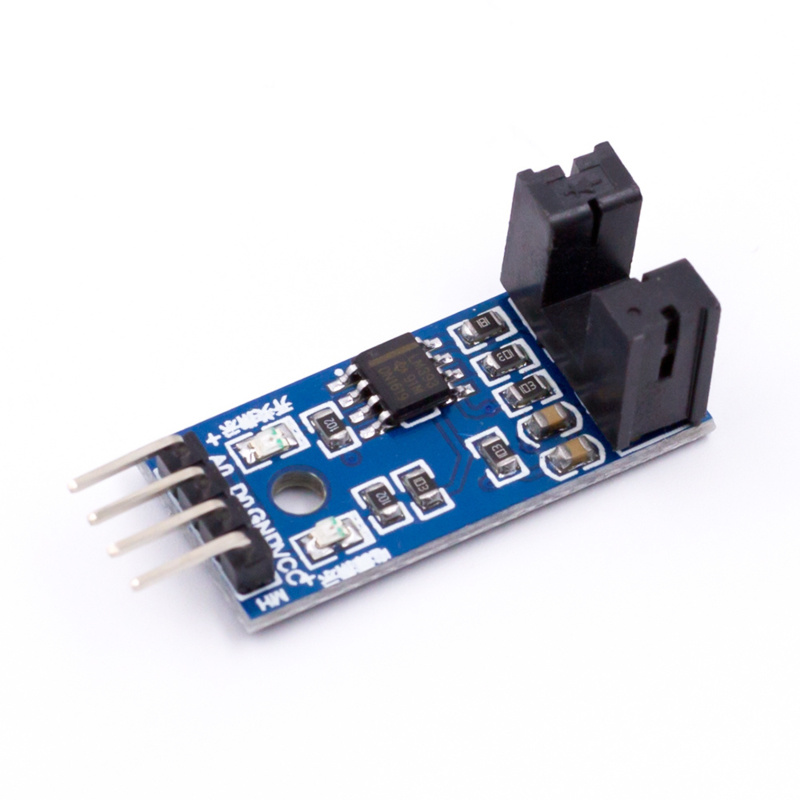

Optische Snelheidssensor Module (OT3686)

Het belangrijkste doel van deze module is om de snelheid van de motor te controleren.

Veel gebruikt in motorsnelheidsdetectie, pulstelling, de positielimiet, enz.

Kan gebruikt worden met een microcontroller zoals een Arduino voor motorsnelheidsdetectie, pulstelling, positielimiet, enz. In principe meet elke snelheidsmeter eenvoudig de snelheid waarmee een gebeurtenis plaatsvindt.

Meestal wordt dit gedaan door de gebeurtenissen voor een bepaalde tijdsperiode te tellen (integratie-interval) en vervolgens het aantal gebeurtenissen eenvoudigweg te delen door de tijd om de snelheid te krijgen.

Dit is een makkelijke module om mee te werken. Fysieke onderbreking van het visuele pad van de optische sensor door een soort wiel met sleuven of een soortgelijk mechanisme (een optische sensor bestaat gewoonlijk uit een lichtgevend diode die voor de verlichting zorgt, en een fototransistor die de aan- of afwezigheid van die verlichting waarneemt).

De optische sensor die hier wordt gebruikt, bestaat uit een infrarood licht emitterende diode en een fototransistor. Dit voorkomt zowel interferentie van verdwaalde externe lichtbronnen als door de twee componenten op elkaar af te stemmen voor een specifieke stralingsfrequentie, zijn ze nog immuun voor ongewenste interferentie.

De DO-uitgangsinterface kan rechtstreeks worden aangesloten op een IO-poort van een microcontroller, als er een blokdetectiesensor is, zoals de snelheid van de motorencoder kan detecteren.

DO-modules kunnen worden aangesloten op het relais, de eindschakelaar en andere functies, het kan ook met de actieve zoemermodule een alarm samenstellen.

Voorzien van:

Optische koppelingssensor, breedte 5 mm;

Uitgangsstatuslampje:

Als de output hoog is, zijn de lichten uit. Als output laag niveau aan. (Als het bedekt is, zal het een hoog niveau produceren; anders zal het een laag niveau uitvoeren)
Uitgerust met een vast boutgat, eenvoudig te installeren!
Gebruik de LM393 brede spanningsvergelijker
Specificatie:

Bedrijfsspanning (VDC): 3,3 tot 5

Comparator: LM393

Uitgang: Digitale schakeluitgang (0 en 1)

Lengte (mm): 32

Breedte (mm): 14

Hoogte (mm): 13

Gewicht (g): 2

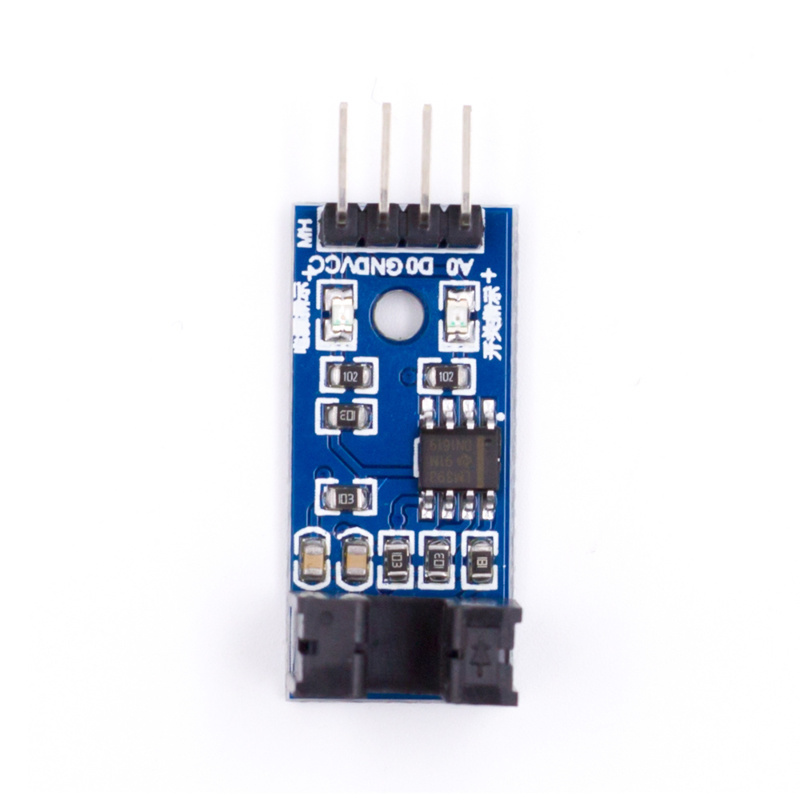

Bedrading Specificatie:

VCC Sluit de positieve 3.3 5 v voeding aan
GND Sluit de stroom negatief aan
DO TTL-schakelsignaaluitgang:
AO Deze module werkt niet
Pakket bestaat uit:
1 x snelheidsmeetsensormodule
