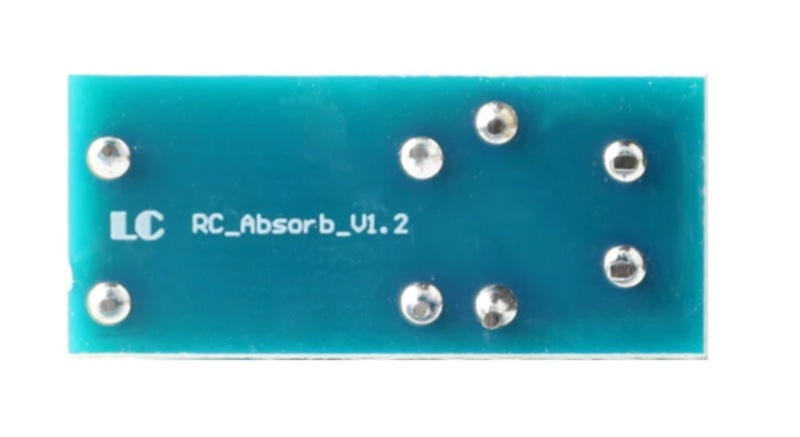

RC Snubber Circuit Schakeling (OT2402-E31)

RC-absorptieschakeling wordt ook wel RC-snubbercircuit genoemd. Het is een circuitstructuur waarin een weerstand en condensator in serie zijn geschakeld en parallel zijn geschakeld met het schakelaar. Het wordt gebruikt om de spannings- en stroomgolven te verbeteren die elektronische stroomapparaten in- en uitschakelen. De RC-absorptiekringmodule kan de geïnduceerde elektromotorische kracht voorkomen die wordt gegenereerd wanneer de inductieve belasting wordt in- en uitgeschakeld om schade aan de schakelapparatuur zoals relais en thyristors te veroorzaken, elektromagnetische interferentie te voorkomen en het anti-interferentievermogen van de microcomputer met één chip te vergroten.

Belasting: geschikt voor AC of DC 5-400V inductieve belasting (belasting minder dan 1000W)

Weerstand: 220 Ohm

Condensator:

• CBB22 104J630V
• 0.1uF
• 630V
• 5% tolerantie

Varistor:

• Wisselspanning: 300V
• Nominale gelijkspanning: 385V
• Maximale klemspanning Vc: 775V
• Varistor behuizingstype: Schijf 10mm
• Varistor type: Metaaloxidevaristor
• Pieksurgestroom @ 8/20µs: 2.5kA
• Minimale bedrijfstemperatuur: -40°C
• Maximale bedrijfstemperatuur: 105°C
• Piekenenergie (10/1000uS): 70J
