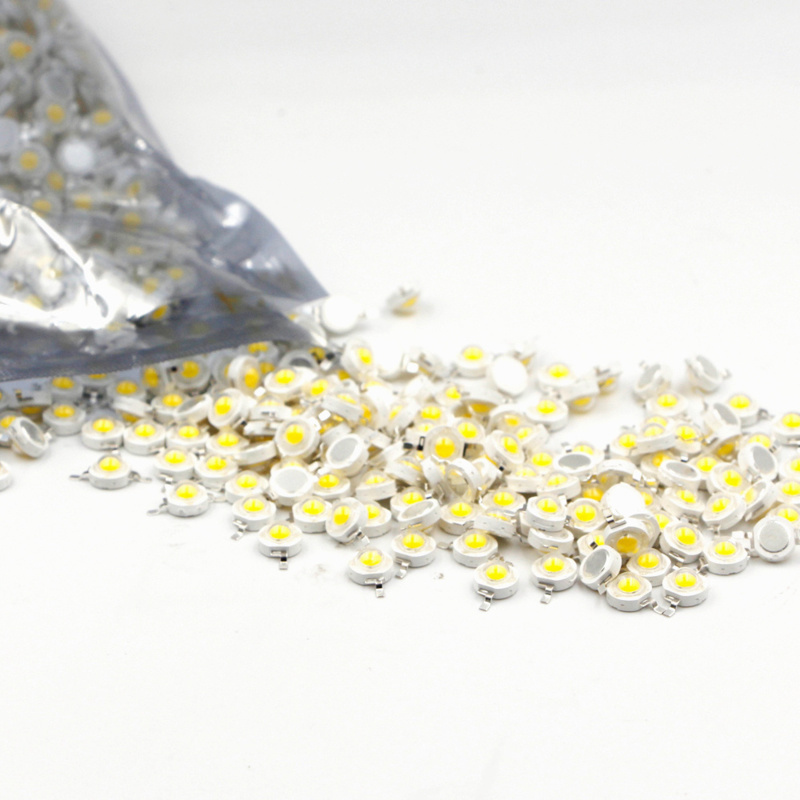

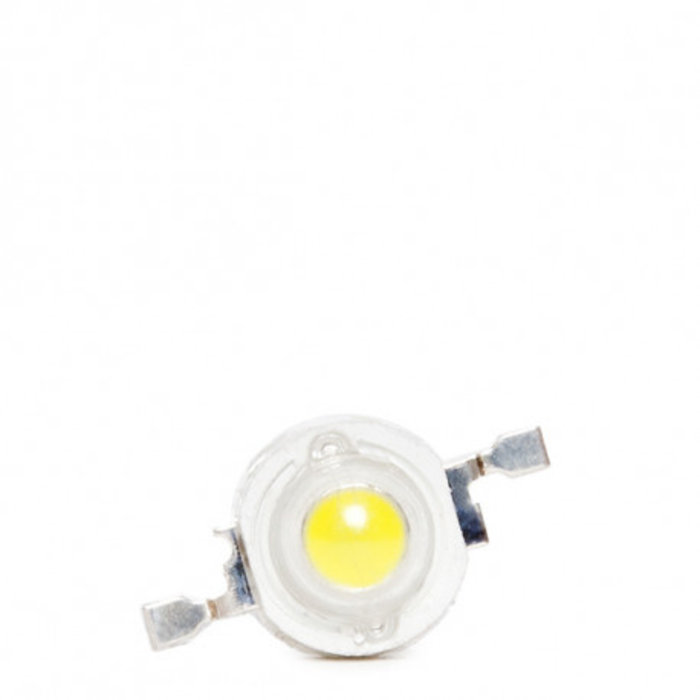

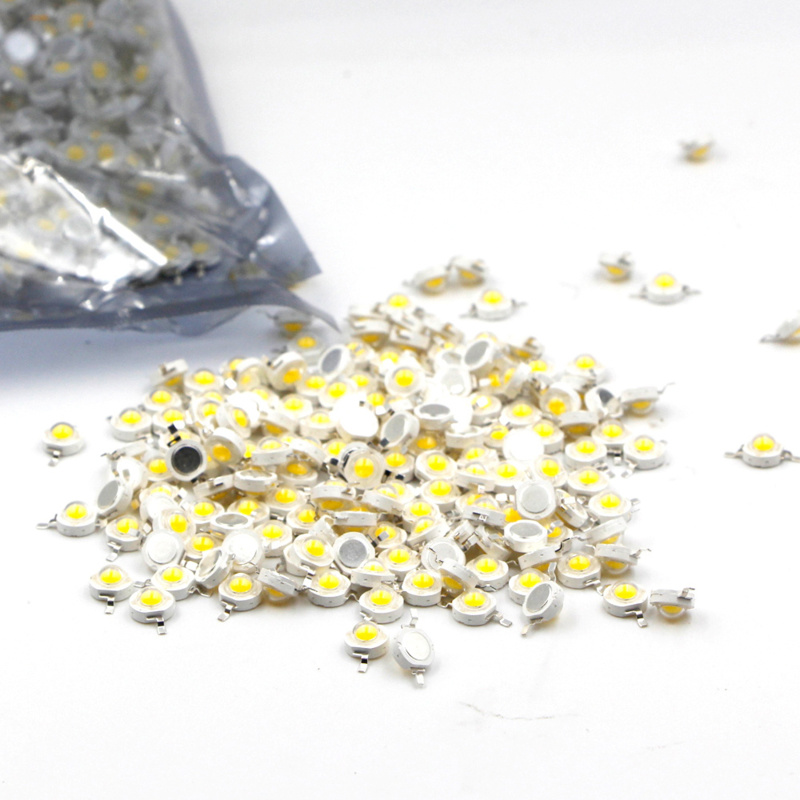

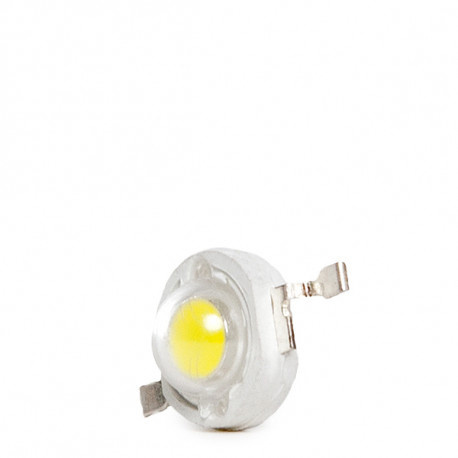

SMD 1W Hoog Vermogen LED - Koel Wit (OT8525)

Deze High Power LED's zijn uitermate geschikt voor spotverlichting en vereisen een spanning tussen 3,0 en 3,5V, met een nominale waarde van 3,3V.

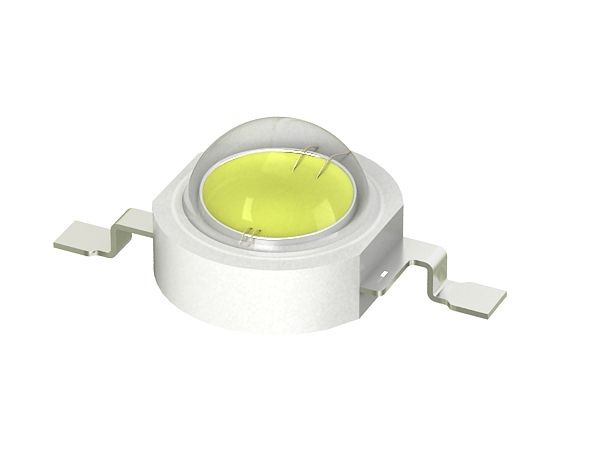

De LED is voorzien van een siliconenlaag en omringd door wit plastic. Ze zijn gemonteerd op een metalen basis die fungeert als een warmteafvoerplaat.

Twee metalen armen steken uit de plastic constructie waardoor de verbinding tot stand komt.

Vanwege de aanzienlijke warmteproductie moeten deze LED's gekoeld worden. Een geschikte heatsink/koelblok is de OT8526, waarop de LED's kunnen worden gesoldeerd.

Om de LED's zo efficiënt mogelijk te koelen, is het raadzaam om ze zo dicht mogelijk bij het koelblok te plaatsen, zodat het midden van de LED ook in contact komt met het koelblok. De plus- en minaansluitingen zijn aangegeven op het koelblok (op de LED staat aangegeven waar de min/ground is).

Naast de soldeerpunten van de LED kunnen ook draadjes worden gesoldeerd. De afmetingen van de LED zijn 20 mm in diameter en 1,3 mm dik.
