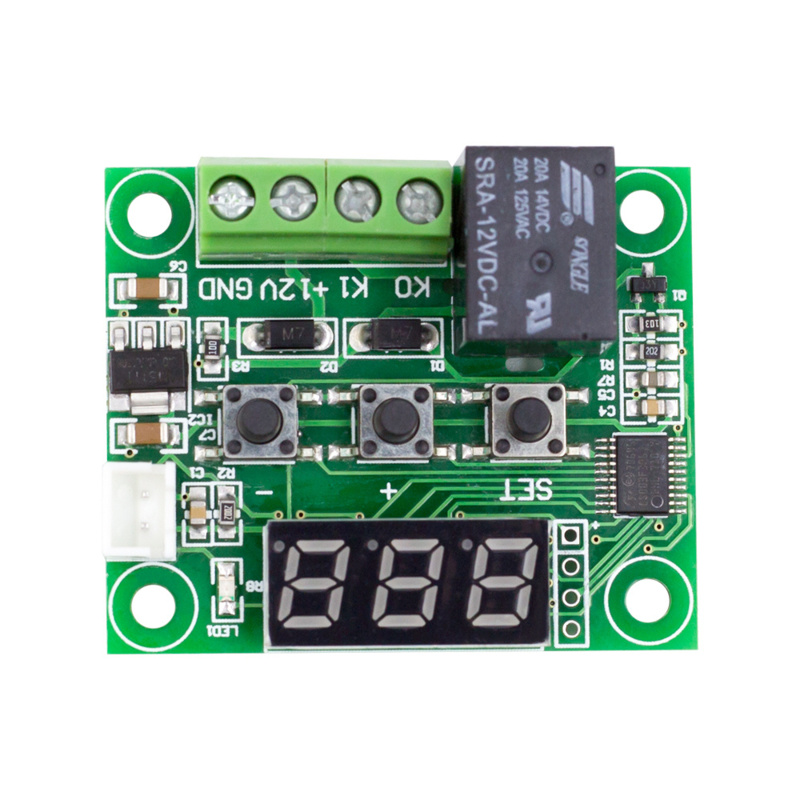

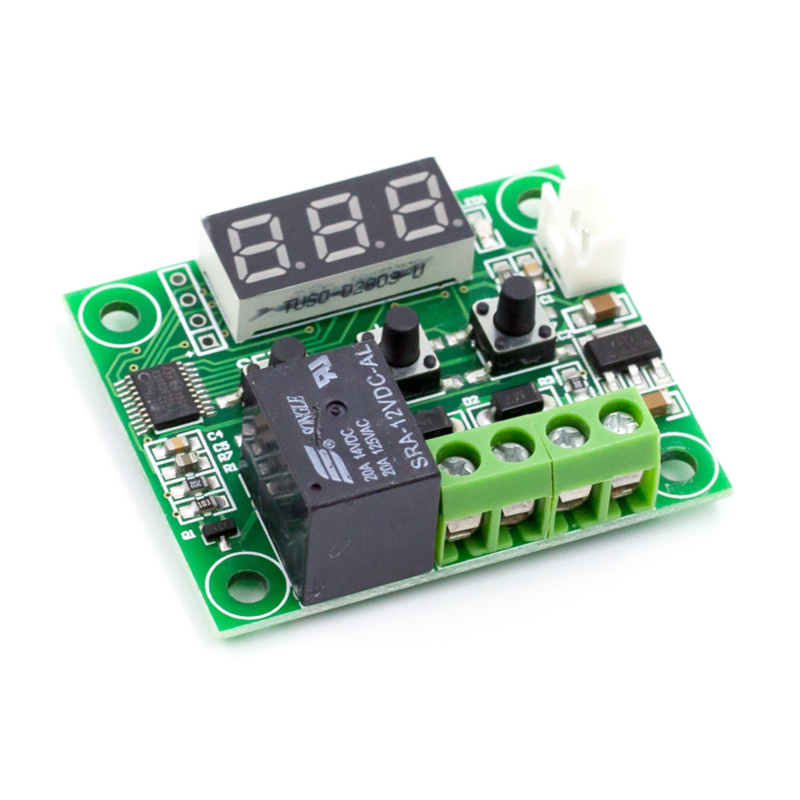

W1209 DC12V Digitale thermostaat relais (OT3599)

De W1209 Thermostaat Temperatuur Regelschakelaar is een ongelooflijk goedkope en toch zeer functionele thermostaatregelaar.

Met deze module (HCTHER0006) kunt u op intelligente wijze de stroom naar de meeste soorten elektrische apparaten regelen op basis van de temperatuur die wordt gedetecteerd door de meegeleverde zeer nauwkeurige NTC-temperatuursensor.

Hoewel deze module een ingebouwde microcontroller heeft, is er geen programmeerkennis vereist.

3 tactiele schakelaars maken het mogelijk om verschillende parameters te configureren, waaronder aan en uit triggertemperaturen.

Het boordrelais kan schakelen tot maximaal 240V AC bij 5A of 14V DC bij 10A. De huidige temperatuur wordt weergegeven in graden Celsius via het 3-cijferige zevensegmentendisplay en de huidige relaisstatus door een ingebouwde LED.

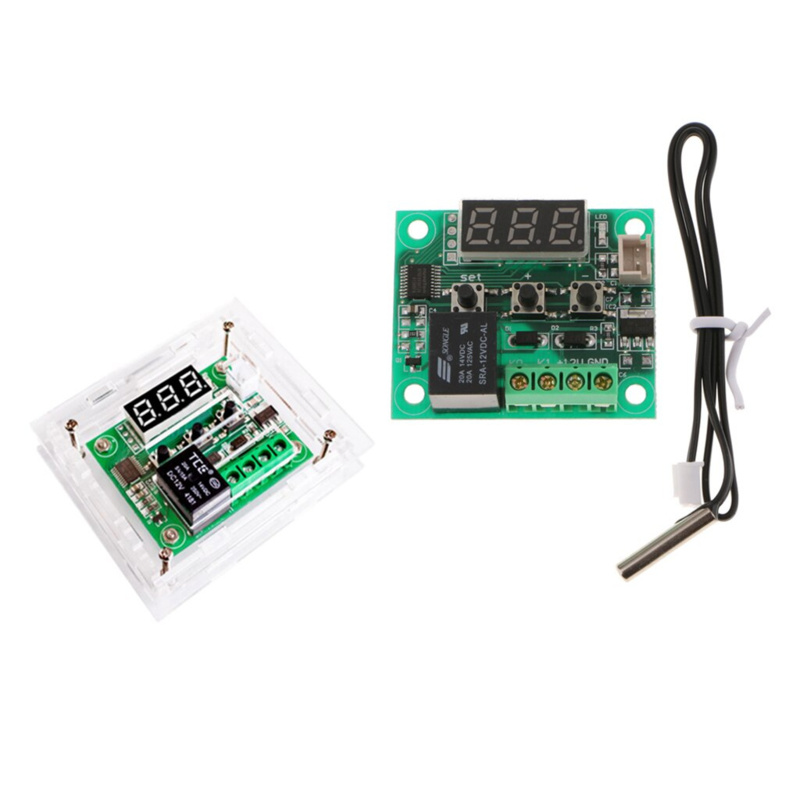

De transparante acryl behuizing kan apart besteld worden (OT3704)

Lichtkleur display: ROOD

• Temperatuurregelingsmodus: AAN / UIT
• Temperatuurbereik:-50-110
• Resolutie Wanneer de temperatuur 0,1 is, is de resolutie -9,9 ~ 99,9, het andere temperatuursegment is 1
• Controle nauwkeurigheid: 0.1
• Hysterese nauwkeurigheid: 0.1
• Verversingssnelheid: 0,5S
• Bescherming op hoge temperatuur 0-110
• Voedingsspanning: DC 12V
• Statische stroom: ≤ 35MA, trek stroom ≤ 65MA aan;
• Uitgangsspanning: DC 12V
• Uitgangsvermogen: 10A relais
• Meetinvoer: NTC (10K 0,5%) waterdichte sensor
• Omgevingseisen: -10 ~ 60 Vochtigheid 20% -85%
• Maat: 48x40mm (LxB)

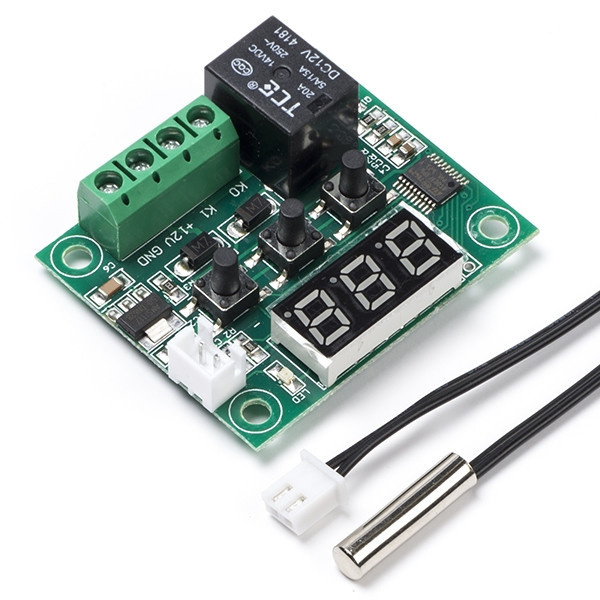

Levering bevat:
1x Relaisboard met display en knopjes
1x Temperatuursensor met ca. 50cm draad

Handleiding W1209

Het bord wordt geleverd met drie tastbare knoppen om de temperatuur in te stellen: Set, + en -.

Houd Set ingedrukt om het menu te openen, het display toont P0.

Gebruik + en - om door de verschillende menu's te bladeren (zie tabel hieronder).

Druk op Set om een menu-optie te selecteren.

Gebruik + en - om de waarde voor die optie te wijzigen.

Druk nogmaals op Set om de instelling op te slaan en terug te keren naar het menu.

Houd zowel + als - enige tijd ingedrukt om terug te keren naar de fabrieksinstellingen.

Na 5 seconden keert het circuitbord terug naar de thermostaatfunctie.

 *Hysterese:

Hysterese verwijst naar het verschil in temperatuurwaarden tussen het moment waarop een apparaat (zoals een thermostaat) wordt ingeschakeld en het moment waarop het wordt uitgeschakeld.

Bijvoorbeeld, als de gewenste temperatuur is ingesteld op 25°C en de hysterese is ingesteld op 2°C, dan zal de thermostaat de verwarming inschakelen wanneer de temperatuur daalt tot 23°C en de verwarming uitschakelen wanneer de temperatuur stijgt tot 27°C. De hysterese helpt om te voorkomen dat het apparaat vaak in- en uitschakelt bij kleine temperatuurschommelingen, wat energie-efficiënter kan zijn en de levensduur van het apparaat kan verlengen.

Met andere woorden, hysterese stelt een marge in waarbinnen het apparaat niet reageert op kleine veranderingen in temperatuur om onnodig schakelen te voorkomen.
