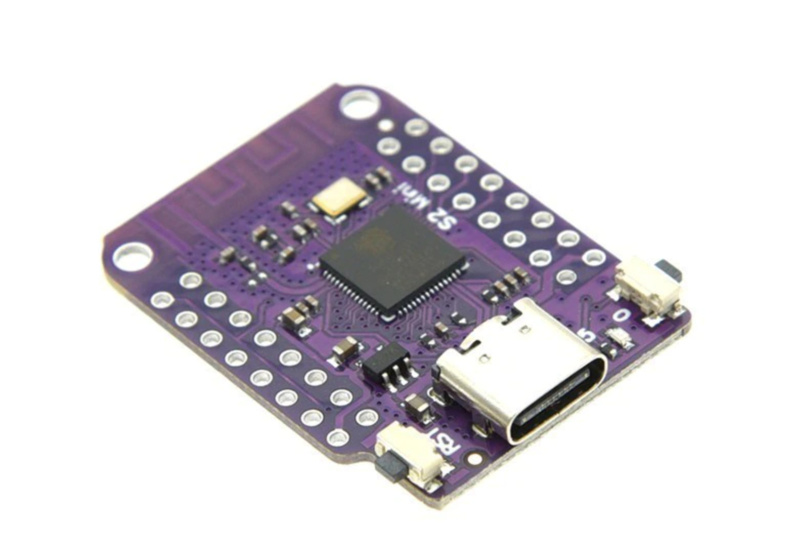

Wemos S2 Mini ESP32-S2 (OT2743)

Deze S2 Mini is voorzien van een ESP32-S2 chip. Deze heeft een kloksnelheid van maar liefst 240Mhz. Ook heeft hij geintegreede WiFi. Door de slimme indeling van dit bordje is hij even groot als de D1 Mini maar heeft 2x zoveel pinnen.

Processor: ESP32-S2FN4R2
Kloksnelheid: 240Mhz

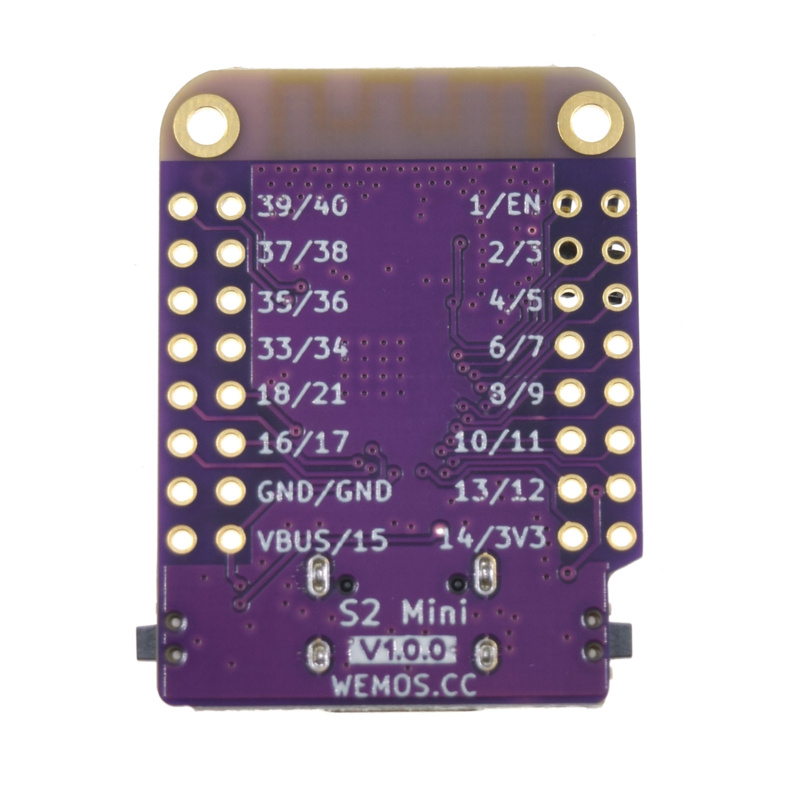

Aantal pinnen: 32
Aantal GPIO pinnen: 27
Aantal PWM pinnen: 27 (maximaal 8 tegelijk)
Aantal analoge input pinnen (ADC): 18
Aantal analoge output pinnen (DAC): 2
ROM: 128kB
SRAM: 320kB
PDRAM: 2MB
Flashgeheugen: 4MB
USB naar serieel coverter: ja, intern
Pinafstand: 2.54mm
USB aansluiting: USB-C

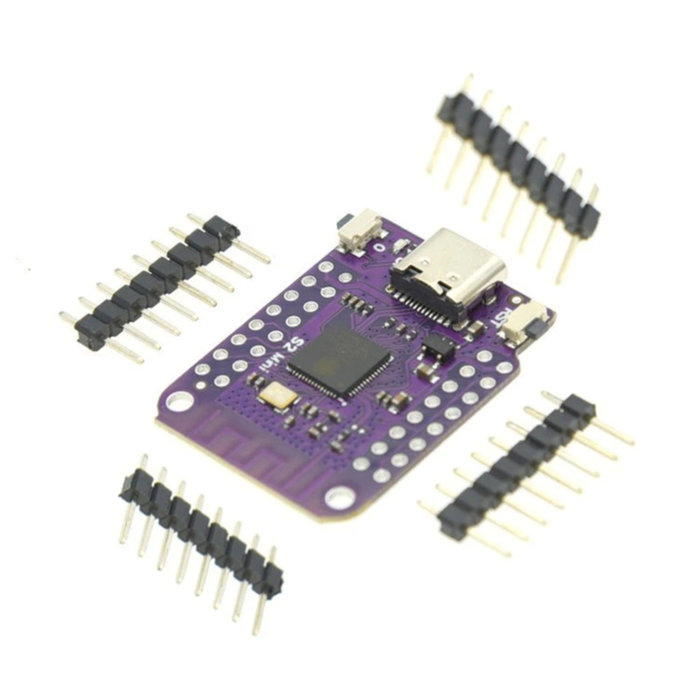

Header pins worden meegeleverd maar moeten nog worden gesoldeerd.

Wemos S2 Mini installeren in Arduino IDE

1. Installeer Arduino IDE software (www.arduino.cc)
2. Ga in Arduino IDE naar BESTAND en dan naar VOORKEUREN.
3. Vul bij MEER BOARD MANAGER URLS de volgende URL in: https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json (indien er al een url staat voor bijvoorbeeld de ESP8266 bordjes, dan deze url toevoegen met een komma ertussen.
4. Ga nu naar HULPMIDDELEN, BOARD en BOARD BEHEER
5. Zoek de juiste library (ESP32 by Espressif Systems) en installeer deze (dit hoeft maar 1 keer)
6. Kies voor het board LOLIN S2 Mini in de lijst bij HULPMIDDELEN, BOARD
7. Stel de upload speed in op 115200 baud
8. Stel de poort in op de juist COM poort.

Wemos S2 Mini geen COM poort

Om de S2 Mini actief te maken houdt u zowel de 0 als de RST knop tegelijk ingedrukt. De S2 Mini wordt nu herkend. Laat de knoppen los en de S2 Mini kan worden geprogrammeerd met de Arduino IDE

Afmetingen
Lengte: 3,45cm
Breedte: 2,52cm
Hoogte: 0,44cm
